27
Продолжение приложения Б
7
70
п.2
M12x1
S22
п. 3

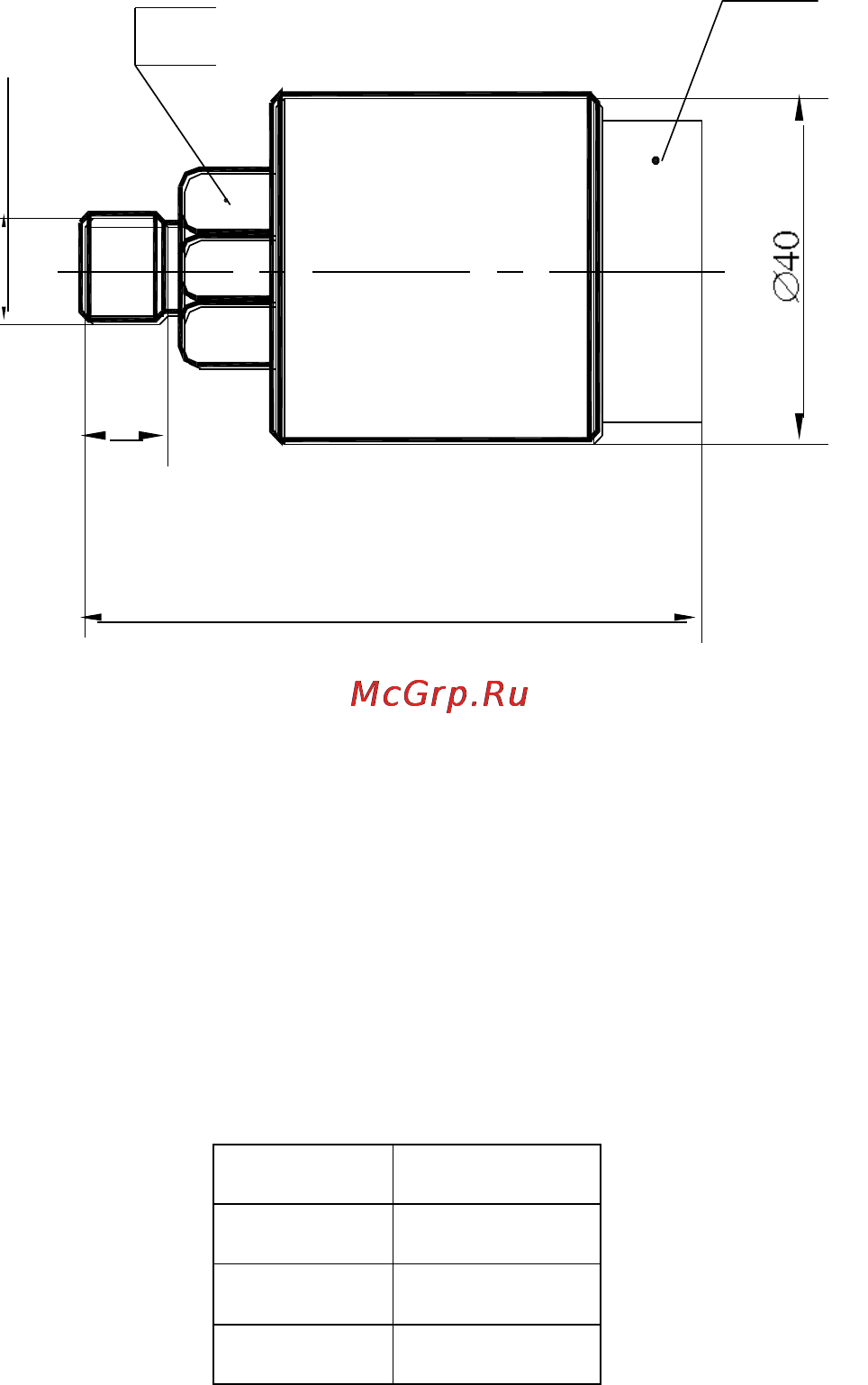

Рисунок Б.2 – Габаритный чертѐж преобразователей с присоединительным
штуцером М12 х 1,0. Исполнения К00, К02
Примечание:
Ответная часть соединителя и линии связи не показаны
Название выводов соединителя (вилки) 2 РМД
1
+U
2
0 V
3
DATA-
4
DATA+
1 Размеры для справок.
2 Момент затяжки при установке преобразователя – не более 21,6 ± 0,1 Нм.
3 Соединитель показан условно.
4 Тип соединителя, длина и вес в зависимости от исполнения.
5 Масса, кг, не более 0,15.
