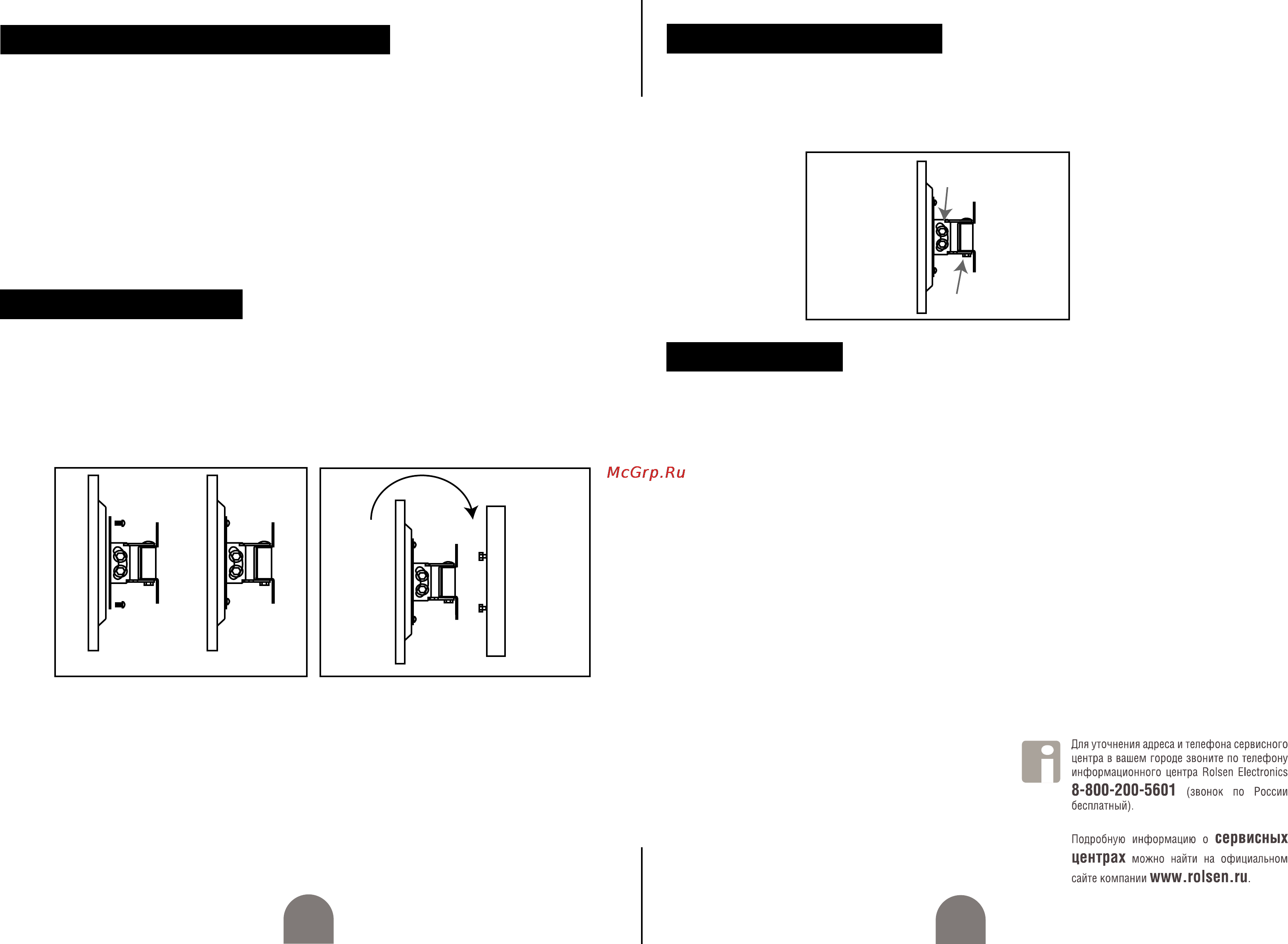

1. Для установки ТВ, с прикреплённым кронштейном, на стену, необходимо
повесить кронштейн монтажными отверстиями на саморезы в стене.
Снятие кронштейна происходит в обратном порядке (рис 7).
1. Для регулировки кронштейна необходимо ослабить регулировочные
винты 1 и 2 (рис 8).
2. Отрегулируйте положение ТВ.
3. Зафиксируйте винты 1 и 2 (рис 8).
Размеры крепления: VESA 75x75мм, VESA 100x100мм.
Диагональ телевизора: до 24’’.
Максимальный вес нагрузки: 20кг.
Максимальный угол наклона 150.
Максимальный угол поворота 900.
Расстояние от стены 7.2см.
Уважаемые покупатели!
Обратите внимание, что технические характеристики, дизайн и алгоритмы
работы устройства могут быть изменены без предварительного уведомле-
ния! Все иллюстрации, приведенные в данной инструкции, являются схе-
матическими изображениями объектов и могут отличаться от их реального
внешнего вида.
Производитель устанавливает срок службы изделия 2 года.
Производитель:
East Kit Electronics (Shanghai) Co., Ltd.,
Китай, №.2618 GUDAI RD. SHANGHAI
201100, CHINA
Компания Ист Кит Электроникс(Шанхай),
Китай, Шанхай, 201100, ул. Гудай № 2618.
Сделано в Китае
3 4
КРЕПЛЕНИЕ КРОНШТЕЙНА К ТЕЛЕВИЗОРУ
ХАРАКТЕРИСТИКИ
РЕГУЛИРОВКА КРОНШТЕЙНА
Рис. 8
винт 1
винт 2
Рис. 7
Рис. 6
УСТАНОВКА ТВ НА СТЕНУ
Приложите кронштейн (ТВ часть) к задней панели ТВ и закрутите винты
в соответствующие крепежные отверстия (рис. 6). В случае необходимости
используйте шайбы входящие в набор.
ВНИМАНИЕ: Убедитесь, что присоединительные размеры для крепления
кронштейна на вашем телевизоре соответствуют данному кронштейну. Так же
обратите внимание, что в наборе может присутствовать несколько типов
винтов. Выберите винты, подходящие для креплений, расположенных на
вашем ТВ.
