Rolsen RWM-130 Инструкция по эксплуатации онлайн
РУКОВОДСТВО ПО УСТАНОВКЕ.
МЕРЫ ПРЕДОСТОРОЖНОСТИ:
КОМПЛЕКТАЦИЯ:
1. Кронштейн (настенная часть).
2. Кронштейн (ТВ часть).
3. Крепёжные элементы.
RWM-130
Внимательно прочитайте данное руководство перед началом установки.
Если вы не уверены в какой либо части процесса установки, то свяжитесь
со специалистом.
Перед установкой кронштейна убедитесь в том, что ваша стена
способна выдержать вес крепежа с установленным телевизором.
Подготовьте все необходимые инструменты и оборудование для
установки кронштейна.
Убедитесь в том, что ваш телевизор (монитор) имеет соответствующие
места крепления, подходящие для использования данного кронштейна.
Так же обратите внимание на рекомендации производителя ТВ по уста-
новке вашего ТВ на кронштейн.
Данный кронштейн рассчитан на максимальный вес нагрузки 20кг. Если вы
установите нагрузку больше данного значения, то есть вероятность
выхода кронштейна из строя.
Для правильной установки следуйте всем нижеследующим инструкциям.

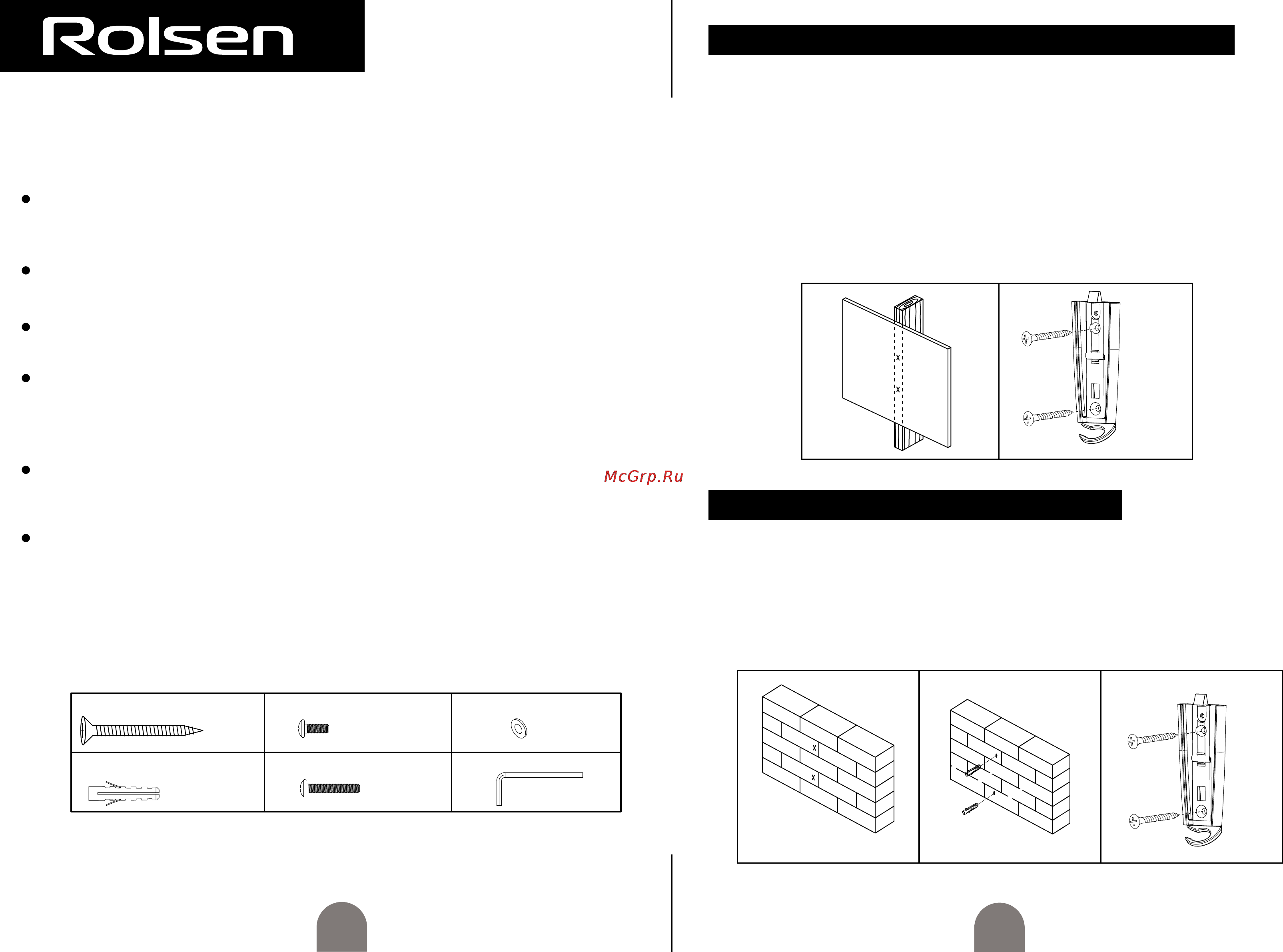

1. Для крепления кронштейна к стене, сделанной из гипсокартона,
необходимо найти расположение несущего профиля, к которому
прикреплен гипсокартон.
2. Расположите настенную часть кронштейна так, чтобы средние
монтажные отверстия располагались по центру профиля.
3. Сделайте отметки на стене для двух центральных отверстий (рис.1).
4. Просверлите отверстия для саморезов в профиле.
5. Прикрепите настенную часть кронштейна к стене при помощи
саморезов (рис.2)
1. Расположите настенную часть кронштейна на стене.
2. Отметьте отверстия для крепления на стене как показано на рис. 3.
3. Просверлите отверстия для дюбелей в стене.
4. Вставьте дюбели в просверленные отверстия (рис. 4).
5. Прикрепите настенную часть кронштейна к стене при помощи
саморезов (рис. 5).
1 2
УСТАНОВКА КРОНШТЕЙНА НА СТЕНУ ИЗ ГИПСОКАРТОНА
УСТАНОВКА КРОНШТЕЙНА НА БЕТОННУЮ СТЕНУ
Рис. 1 Рис. 2
Рис. 3
Рис. 4 Рис. 5
1. Саморез (x2 шт.)
2. Дюбель (x2 шт.)
5. Шайба (×4 шт.)
3. Винт M4x12 (x4 шт.)
4. Винт 4x30 (x4 шт.)
6. Шестигранный ключ
