Чековый принтер Aura - 9000. Руководство по эксплуатации. 7

ГК «АТОЛ»

www.atol.ru; info@atol.ru

ожидания (не в выключенном режиме), принтер может запросить замену бумаги.

Принтер автоматически отрежет лишнюю часть бумажного полотна сразу после

закрытия верхней защитной крышки.

ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Подключение к последовательному порту

Все внешние разъемы для подключения находятся в углублении на задней нижней части

устройства Aura-9000S series. Последовательный 9-контактный разъем D-Sub Female

находится в левой части этой области. Подключите разъем кабеля RS232-Male к этому

порту, а DB9 Female – в разъем COM-порта компьютера для последовательного

соединения. По умолчанию последовательное соединение имеет следующие настройки:

115200 бит/сек, нечетный, 8 бит, 1 бит - стоповый.

Виртуальный последовательный порт

Виртуальный последовательный порт является драйвером перенаправления,

используемым в интерфейсе USB, который обычно используется для создания пары

виртуальных COM портов на компьютере. В таком случае устройство может

обмениваться информацией, используя виртуальные последовательные порты вместо

обычных механизмов коммуникации.

Подключение к параллельному порту

Для подключения принтера через параллельный интерфейс используйте кабель c

разъемами DB25M-DB25F. Используйте DB25 Male разъем LTP-порта в зоне

ввода/вывода принтера (крайний левый разъем в зоне ввода/вывода).

Подключение с использованием LAN-порта

Разъем LAN представляет собой 8-контактный разъем типа RJ45, расположенный на

позиции слева от разъема питания в области ввода/вывода устройства Aura-9000L.

Пожалуйста, используйте LAN кабель UTP 5-ой категории правильной длины для

подключения к разъему LAN принтера и к сетевому концентратору в зависимости от

расположения оборудования. Пожалуйста, обратите внимание, что в устройстве Aura-

9000L не должно быть никакого подключенного к последовательному порту кабеля. Порт

LAN 10/100BaseT.

Подключение с использованием USB порта

Разъем USB на Aura-9000 представляет собой USB разъем типа B,

располагается в нижней правой части под последовательным

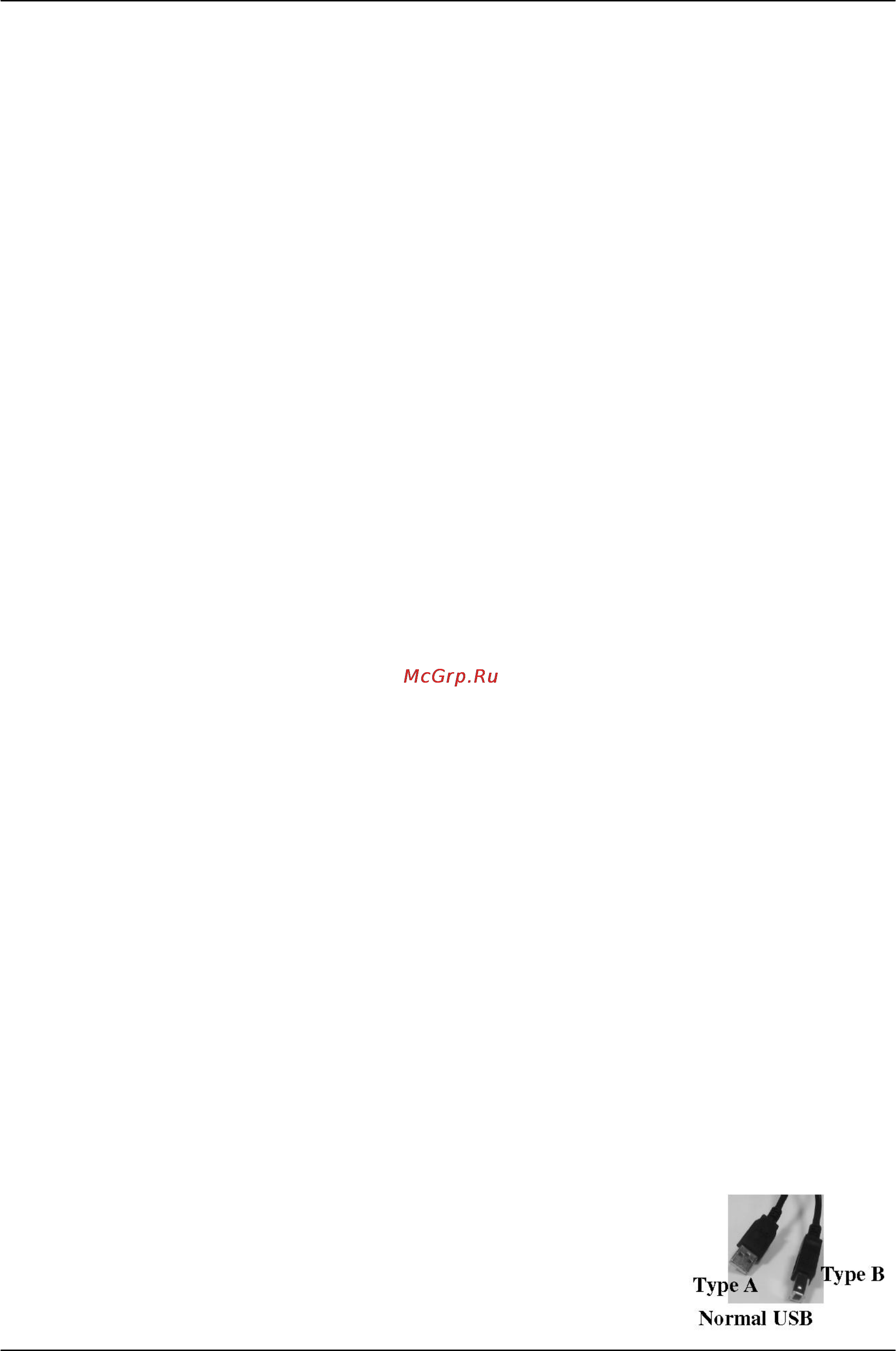

портом. Используйте USB-кабель (P/N: 21863250800) как на

картинке справа для подключения конца A к обычному USB порту

в хост-системе.
