TD-W8961ND
Wireless N ADSL2+ Modem Router User Guide
«устройство» без какого-либо дополнительного объяснения подразумевает под собой модель
TD-W8101G.
Параметры, указанные на рисунках, используются для справки при настройке устройства и
могут отличаться в зависимости от ситуации.
Chapter 2 Hardware Installation Глава 2. Установка
аппаратной части
2.1 The Front Panel Передняя панель

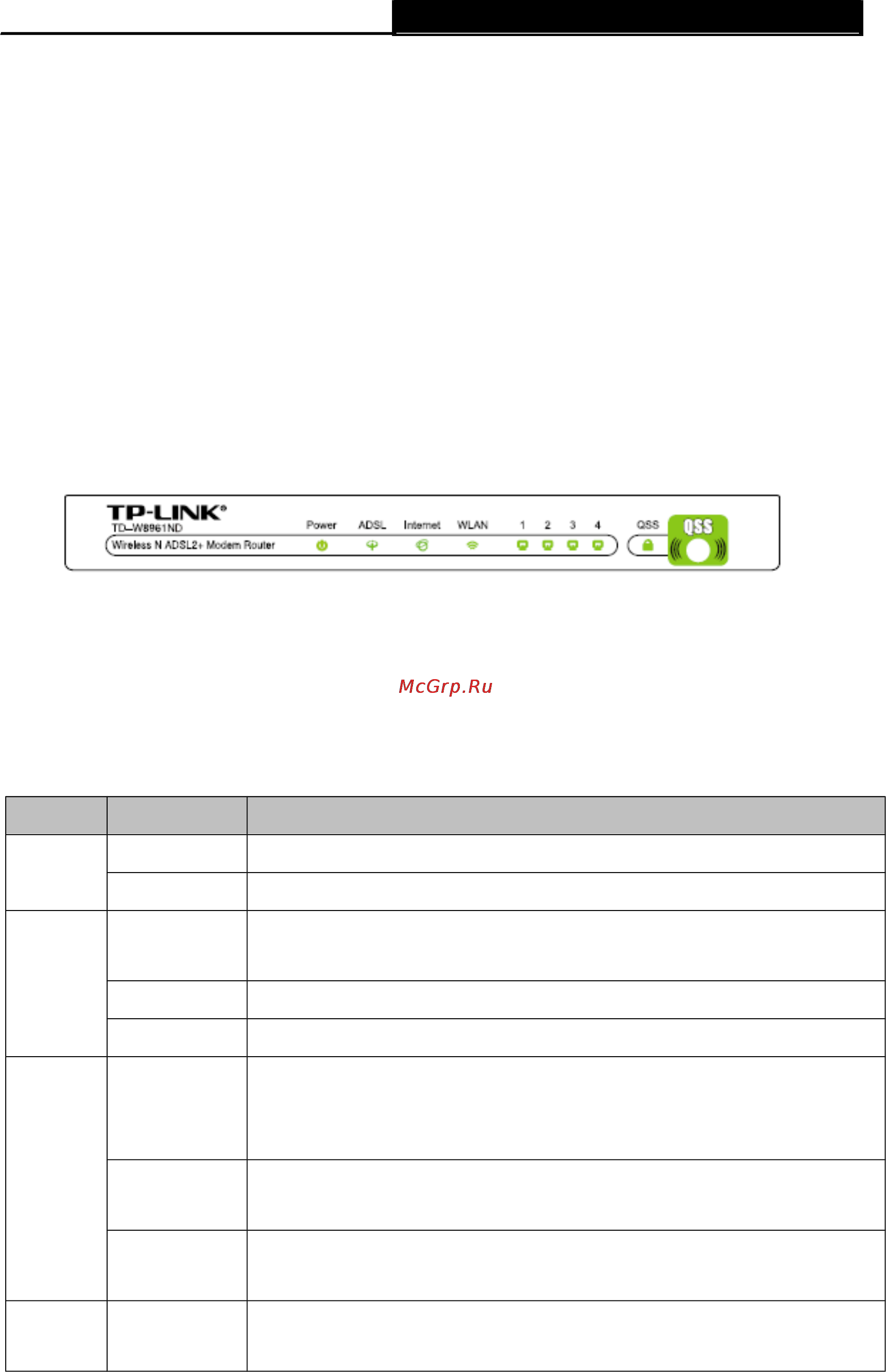

Figure 2-1 Рис. 2-1
The LEDs locate on the front panel, they indicate the device’s working status. For details, please
refer to LED Explanation. Светодиодные индикаторы, отображающие рабочее состояние
устройства, расположены на передней панели. Для более подробной информации, см.
таблицу Светодиодная индикация.
LED Explanation: Светодиодная индикация:
Name Status Indication
Power
Питание
On Горит Power is on. Питание включено.
Off Не горит Power is off. Питание выключено.
ADSL
ADSL
Flash
Мигает
The ADSL negotiation is in progress. Происходит процесс
согласования ADSL.
On Горит The LINE port is linked up. На порту LINE установлено соединение.
Off Не горит The LINE port is linked down. На порту LINE соединения нет.
Internet
Internet
Off Не горит There is no successful PPP connection or the Router works on Bridge
mode. Нет корректного подключения PPP или маршрутизатор
работает в режиме «Мост».
On Горит A successful PPP connection has been built. Было установлено
успешное подключение PPP.
Flash
Мигает
Data is being transferred over the Internet. Осуществляется
передача данных через Интернет в режиме PPP.
WLAN
WLAN
On Горит The wireless function is enabled but no data is being transmitted.
Функция беспроводной передачи данных включена, но передача
5
