TD-W8961ND
Wireless N ADSL2+ Modem Router User Guide

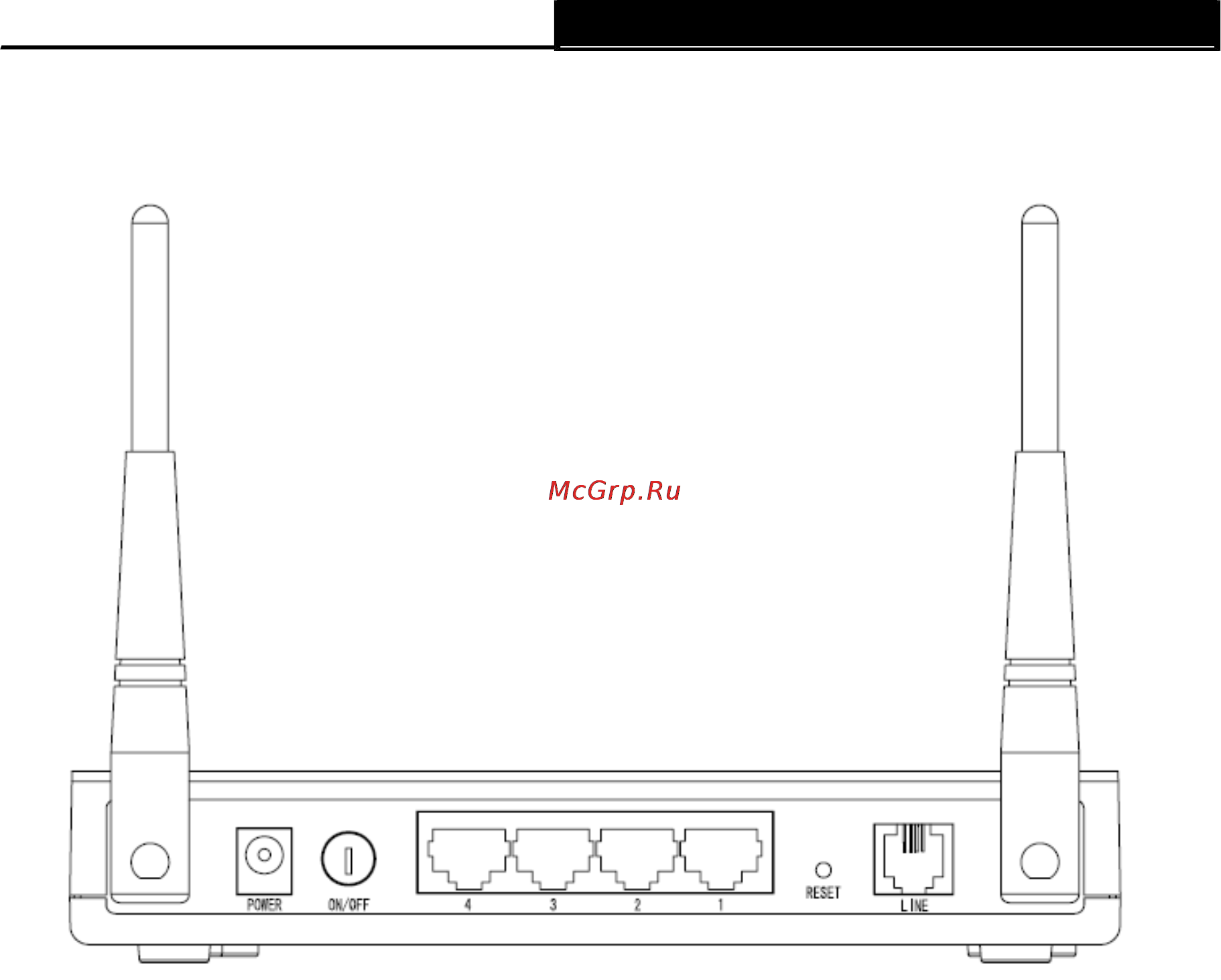

2.2 The Back Panel Задняя панель
Figure 2-2 Рис. 2-2
POWER: The Power plug is where you will connect the power adapter. POWER:
Подключение адаптера питания.
1, 2, 3, 4 (LAN): Through the port, you can connect the Router to your PC or the other
Ethernet network devices. 1, 2, 3, 4 (LAN): Эти порты используется для подключения
маршрутизатора к вашему компьютеру или другим устройствам сети Ethernet.
RESET: There are two ways to reset the Router's factory defaults. RESET: Существуют
два способа для сброса текущих настроек и возврата к исходным заводским
значениям.
Method one: With the Router powered on, use a pin to press and hold the Reset button for
at least 5 seconds. And the Router will reboot to its factory default settings. Способ 1: При
включенном устройстве при помощи тонкого стержня/иглы нажмите и удерживайте в
течение 5 секунд кнопку Reset. Произойдет перезагрузка маршрутизатора и возврат к
исходным заводским настройкам.
Method two: Restore the default setting from “Maintenance-SysRestart” of the Router's
Web-based Utility. Способ 2: Через Web-утилиту, вкладка “Maintenance-SysRestart”.
LINE: Through the port, you can connect the router with the telephone. Or you can connect
them by an external separate splitter. For details, please refer to 2.4. Через этот порт
производится подключение маршрутизатора к телефону. Также подключение можно
производить через отдельный внешний сплиттер. Для более подробной информации
7
