TD-W8961ND
Wireless N ADSL2+ Modem Router User Guide

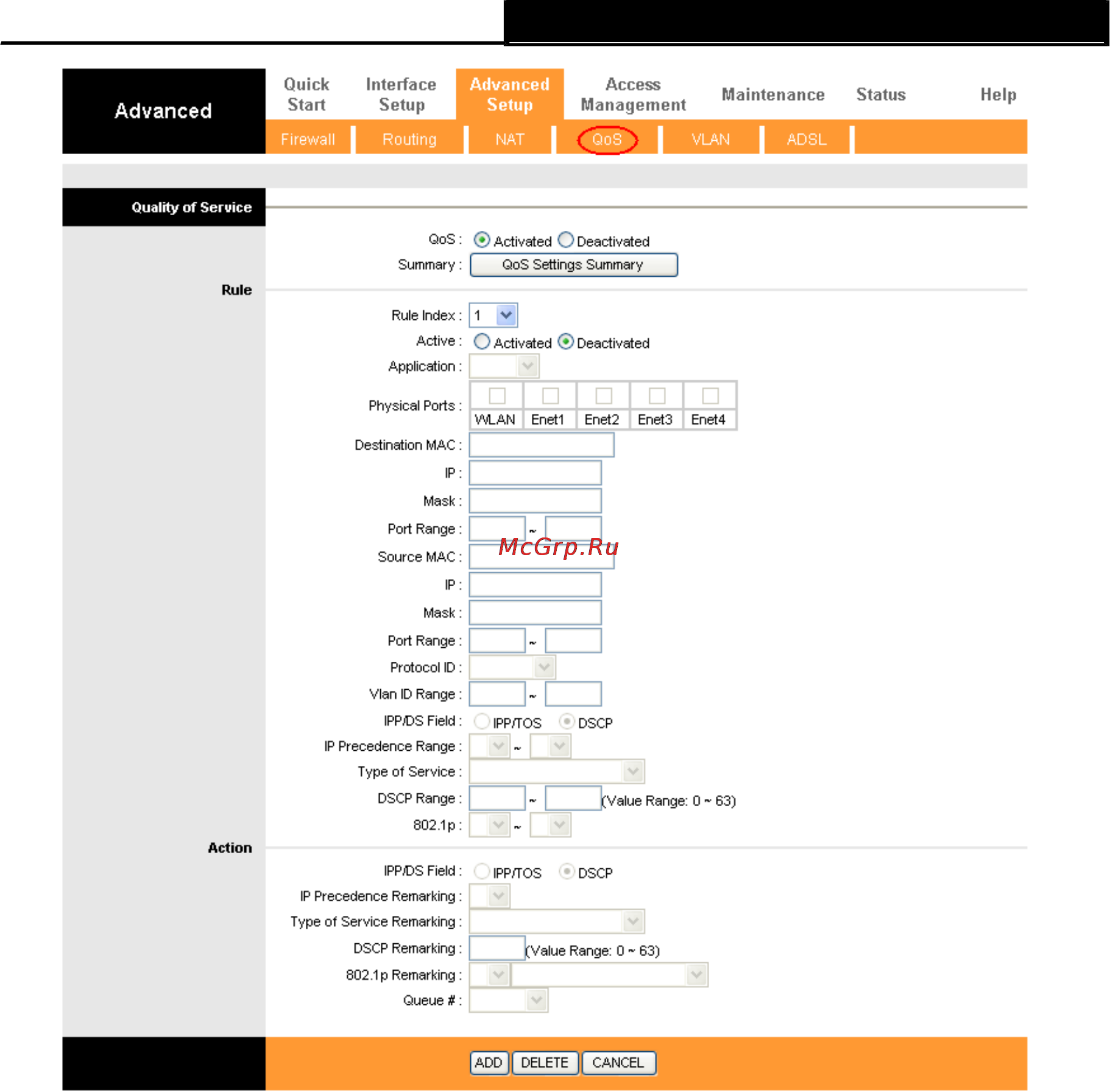

Figure 4-48 Рис. 4-32
QoS: Select this option to Activate/Deactivate the IP QoS on different types (IP ToS and
DiffServ).
Summary: Click the button to view the configurations of QoS.
QoS (Качество обслуживания): Выберите эту опцию для Включения/Выключения
Качества обслуживания IP по различным типам (Тип обслуживания IP-пакетов и
Дифференцированное обслуживание).
Summary (Итоговая информация): Нажмите кнопку, чтобы посмотреть настройки
Качества обслуживания.
Rule: Configure the rules for QoS. If the traffic complies with the rule, then the Router will
take the corresponding action to deal with it.
•
Rule Index: Select the index for the rule you want to configure.
•
Active: Activate the rule. The rule can take effect only when it is activated.
•
Application: Select the application that the rule aimed at.
•
Physical Ports: Select the port whose traffic flow are controlled by the rule.
•
Destination MAC & IP & Mask & Port Range: Enter the IP information about the
64
