Tp-Link TD-W8961ND Инструкция по эксплуатации онлайн [85/110] 16748
![Tp-Link TD-W8961ND Инструкция по эксплуатации онлайн [85/110] 16748](/views2/1017821/page85/bg55.png)
TD-W8961ND
Wireless N ADSL2+ Modem Router User Guide

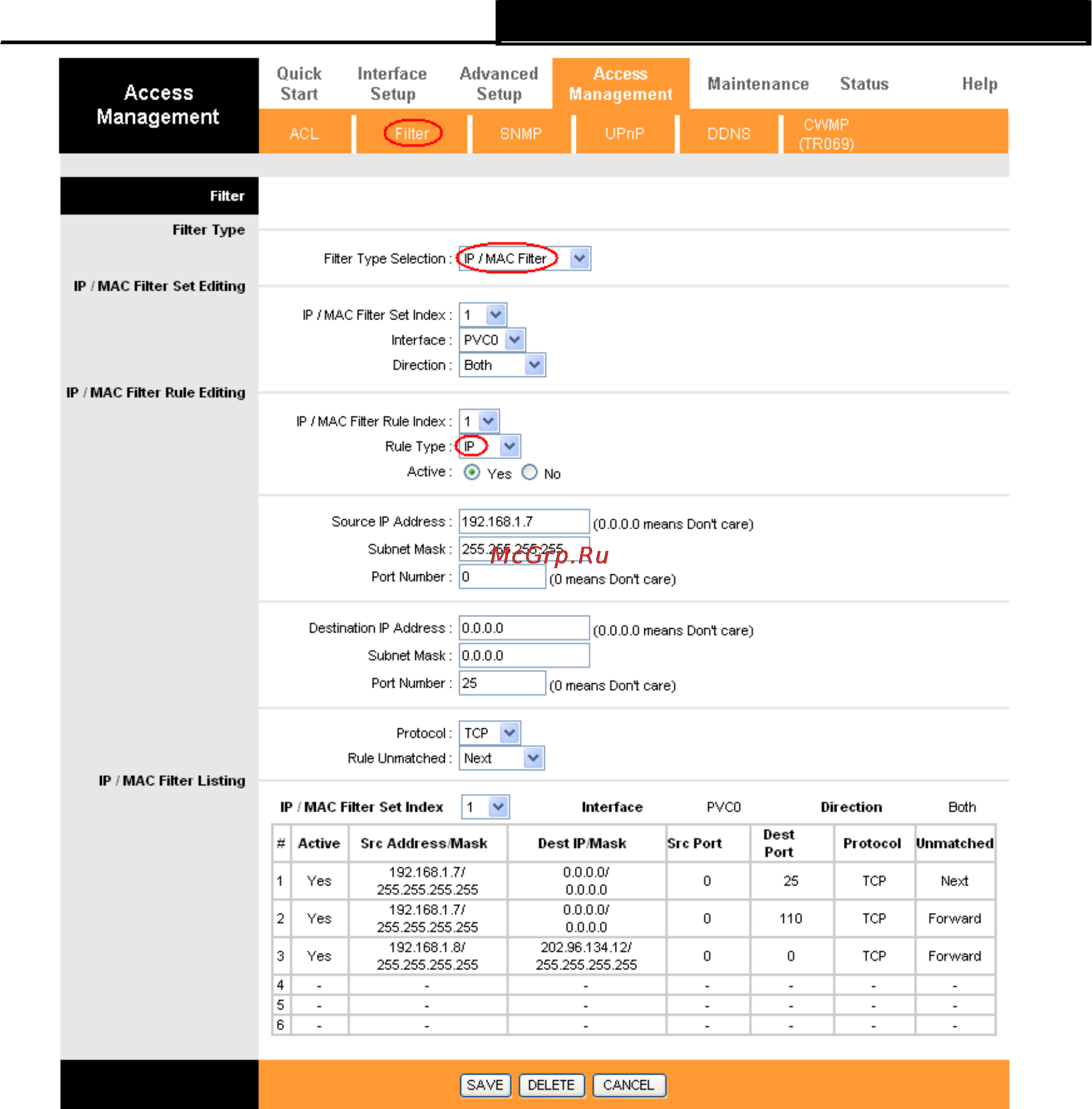

Figure 4-55 Рис. 4-39
Filter Type Selection: Select the filter type for the configuration below.
IP/MAC Filter Set Index: Select the Set index for the IP Filter entry. This index can match
with six IP / MAC Filter Rule Indexes.
Interface: Select the interface for the entry.
Filter Type Selection (Выбор типа фильтра): Выберите тип фильтра для
последующей настройки.
IP/MAC Filter Set Index (Указание индекса фильтра по IP/MAC-адресу): Выберите
указанный индекс для входа в фильтр по IP. Такой индекс может совпадать с шестью
индексами правил фильтра по IP/MAC-адресу.
Interface (Интерфейс): Выберите интерфейс для входа.
Note:
If select PVC0~PVC7 as an interface, the filter will match the IP traffic of WAN port with specified
IPs (Source IP Address and Destination IP Address). If select LAN as an interface, the filter will
match the IP traffic of LAN port with specified IPs.
73
