TD-W8151N

150Mbps Wireless N ADSL2+ Modem Router User Guide

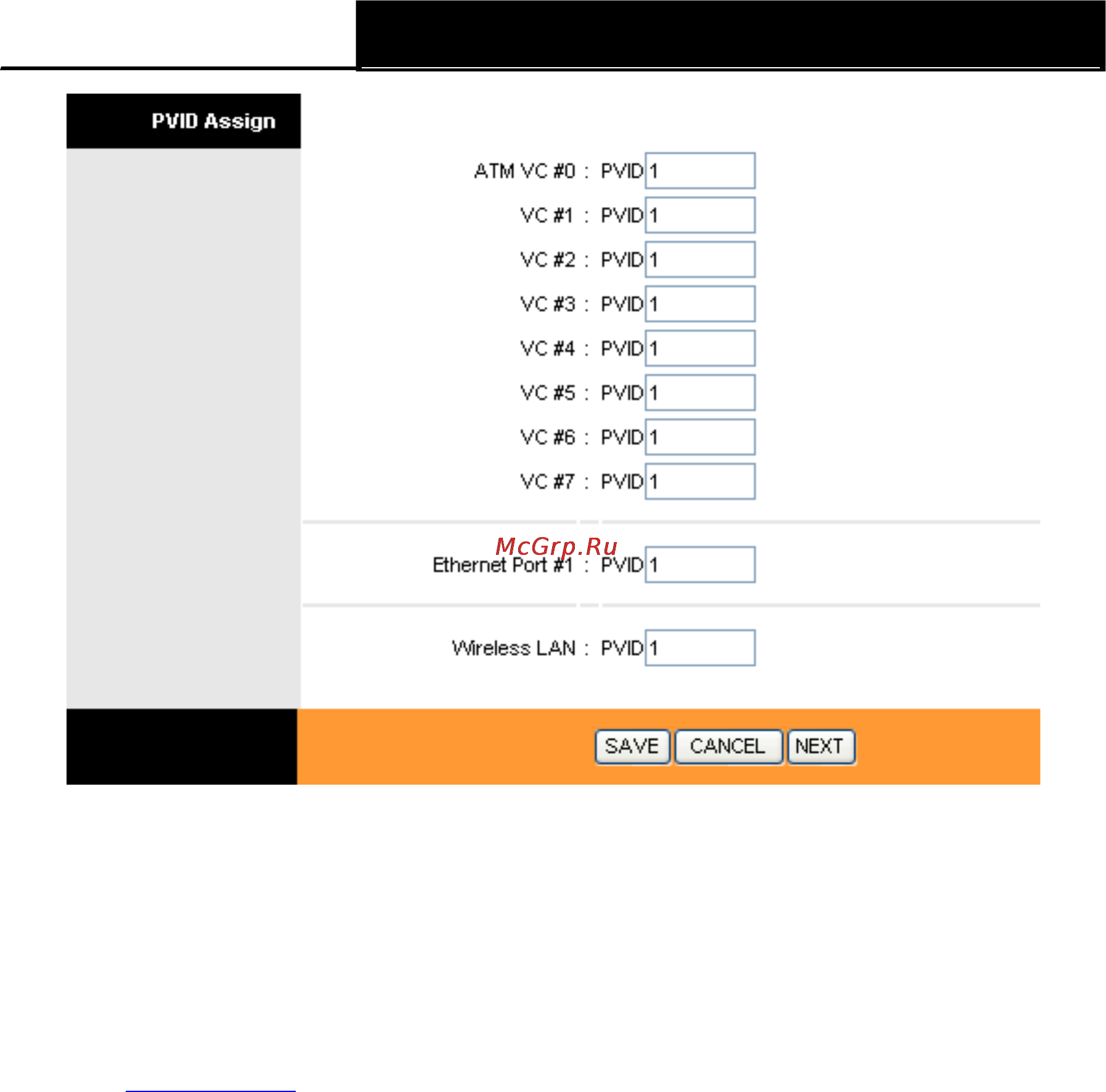

Figure 4-49 Рис. 4-32

 PVID: Each physical port has a default VID called PVID (Port VID). PVID is assigned to

untagged frames or priority tagged frames (frames with null (0) VID) received on this port.

PVID (Идентификатора VLAN порта): Каждый физический порт имеет идентификатор

VLAN по умолчанию, который называется идентификатор VLAN порта (Port VID).

Идентификатор VLAN порта назначается немаркированным кадрам или кадрам,

маркированным как приоритетным (кадры с VID = 0), полученных данным портом.

2) Define VLAN Group Определение VLAN групп

Click Define VLAN Group in Figure 4 -48, you can define VLAN groups in the next screen

(shown in Figure 4 -50). Нажав Define VLAN Group (Определить VLAN группы) в окне как

на рис. 4-31, вы можете определить VLAN группы (как показано в окне на Рис. 4-33).
