StarLine A64 2CAN

Выходы альтернативного управления активируются автоматически

(после записи в память автосигнализации номера, соответствующего

Вашему автомобилю). Активный управляющий уровень - отрицательный.

Предельно допустимый ток нагрузки на выходе - 200 мА. Информацию о

возможности альтернативного управления и способах подключения Вы

можете найти на странице

can.starline.ru

Охранная система StarLine A64 CAN может быть подключена и

БЕЗ использования интерфейса шины СAN. В этом случае

необходимо войти в программирование CAN интерфейса (см.

стр. 70) и отключить получение всех сигналов состояния и все

функции управления.

Подключение к системе центрального запирания

Если в Вашем автомобиле управление центральным замком возможно

через CAN интерфейс, то каких-либо дополнительных подключений не

потребуется. Если управление ЦЗ невозможно ни через CAN интерфейс,

ни альтернативным способом, то следует использовать классические

схемы, приведенные далее. Функции 11 и 12 CAN интерфейса при этом

следует выключить (см. стр. 74).

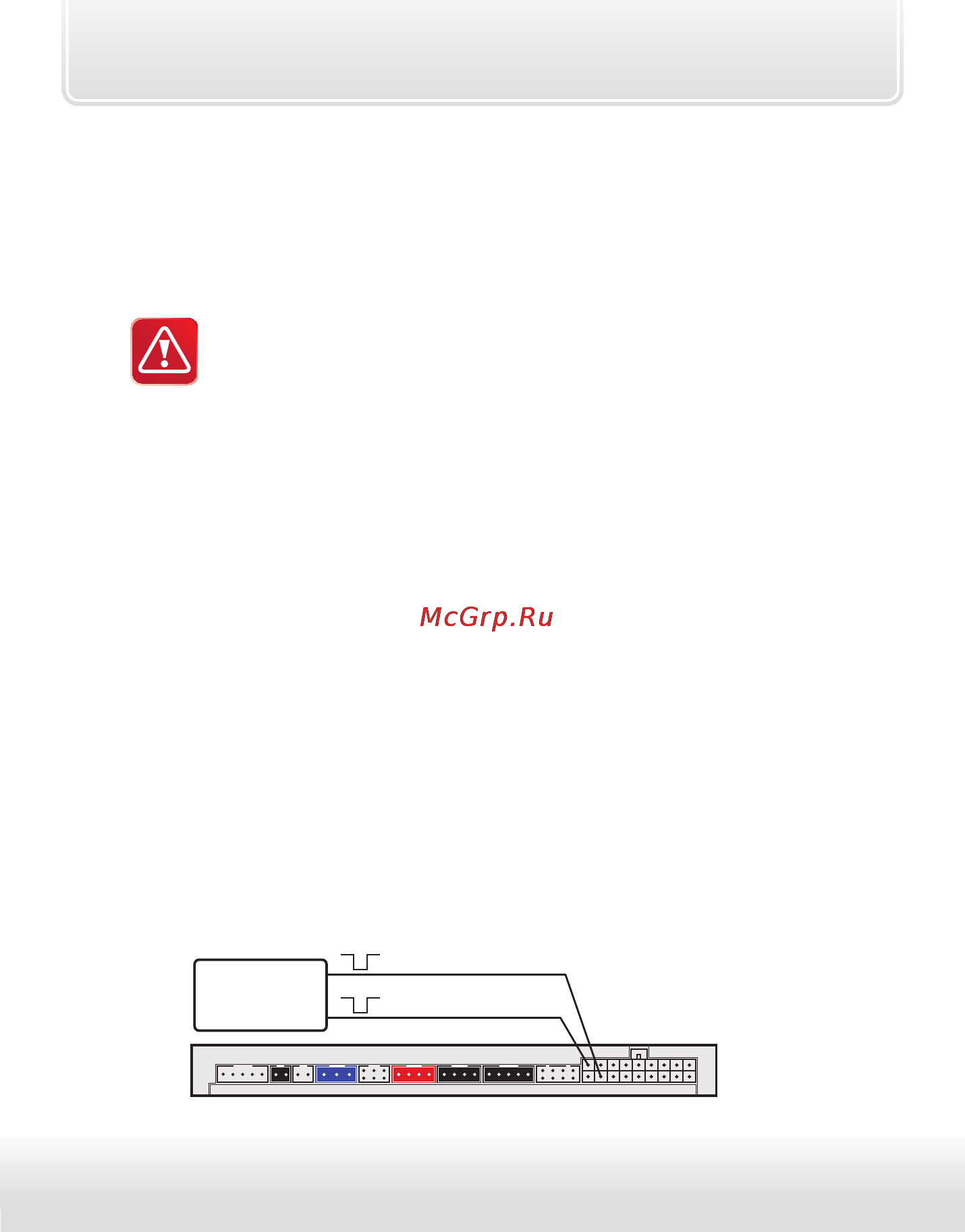

Подключение к системе центрального запирания

с отрицательным слаботочным управлением

Для управления центральным замком могут быть использованы

дополнительные каналы 3 (закрыть) и 4 (открыть), контакты

8 и 18 разъема Х1. При этом функции 13 и 20 таб. №1 следует

запрограммировать на вариант 3. Доп. каналы представляют собой

выходы типа открытый коллектор. Нагрузочная способность выходов

200 мА. Длительность управляющих импульсов программируется

(см. стр. 42 функция 1).

Х1

модуль ЦЗ

(или блок ВСМ)

черно-белый провод

(команда ”открыть”)

желто-синий провод

(команда ”закрыть”)
