StarLine A64
14
Подключение автосигнализации

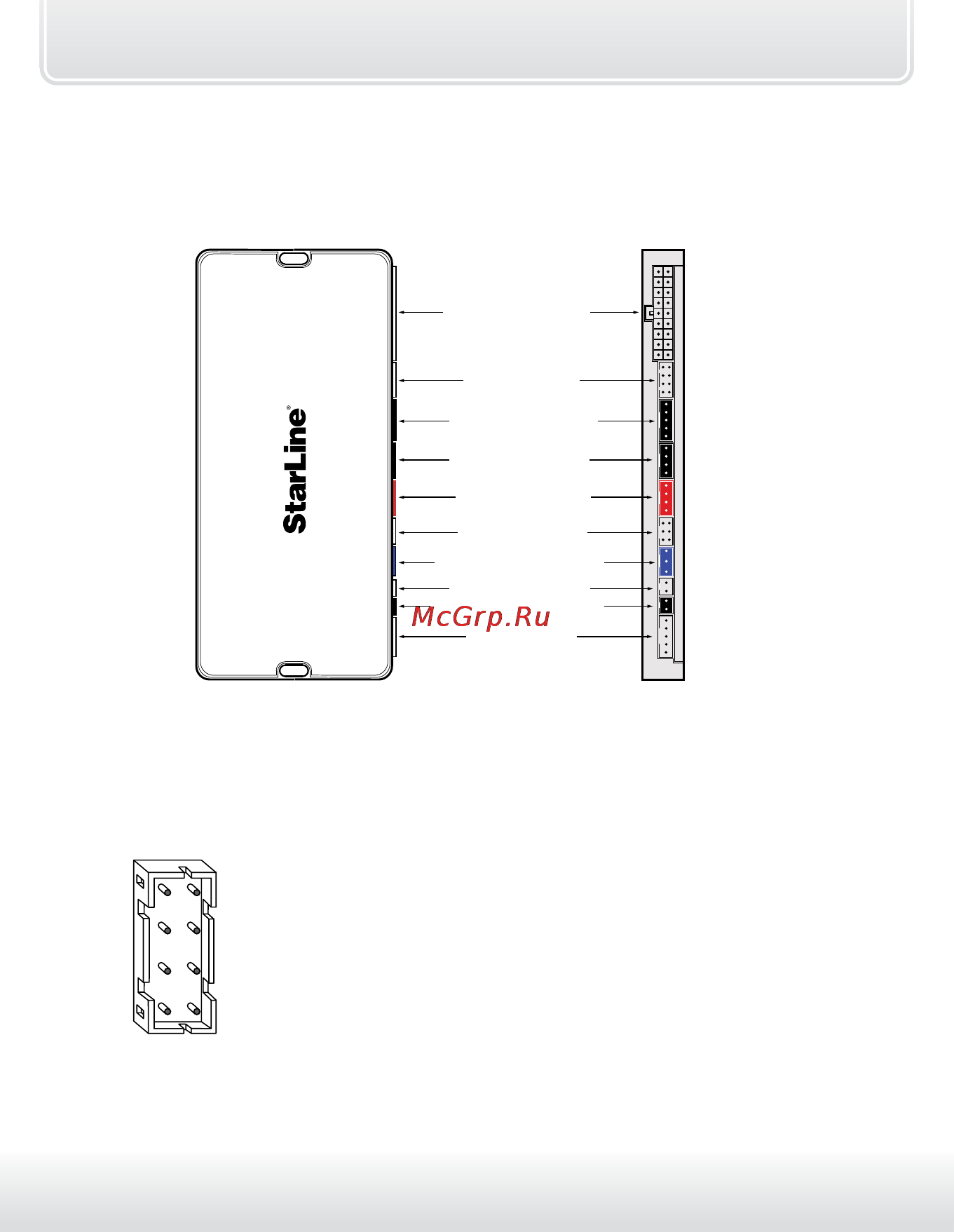

Назначение разъемов и их контактов
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
основной разъем
разъем входов
приемопередатчик
дополнит. датчик
внешний GSM модуль
сервисная кнопка
светодиод индикации
не используется
CAN интерфейс
GPS антенна
(опция)
Х10
Х9
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
Х10
Х9
Назначение контактов разъема Х2
1) вход зажигания (+) ..................................................(желтый)
2) вход стояночного тормоза (–)..................(сине-красный)
3) вход педали тормоза (+)...........(оранжево-фиолетовый)
4) вход багажника (–).................................(оранжево-белый)
5) вход дверей (+/–)...........................................(сине-черный)
6) вход событий (–).....................................(оранжево-синий)
7) вход контроля работы двигателя............(серо-черный)
8) вход капота (–).......................................(оранжево-серый)
Х2
2
4
3
5
6
7
8
1
контакт:
цвет провода:
Подробную схему подключения автосигнализации см. на стр. 54.
