StarLine A64
12

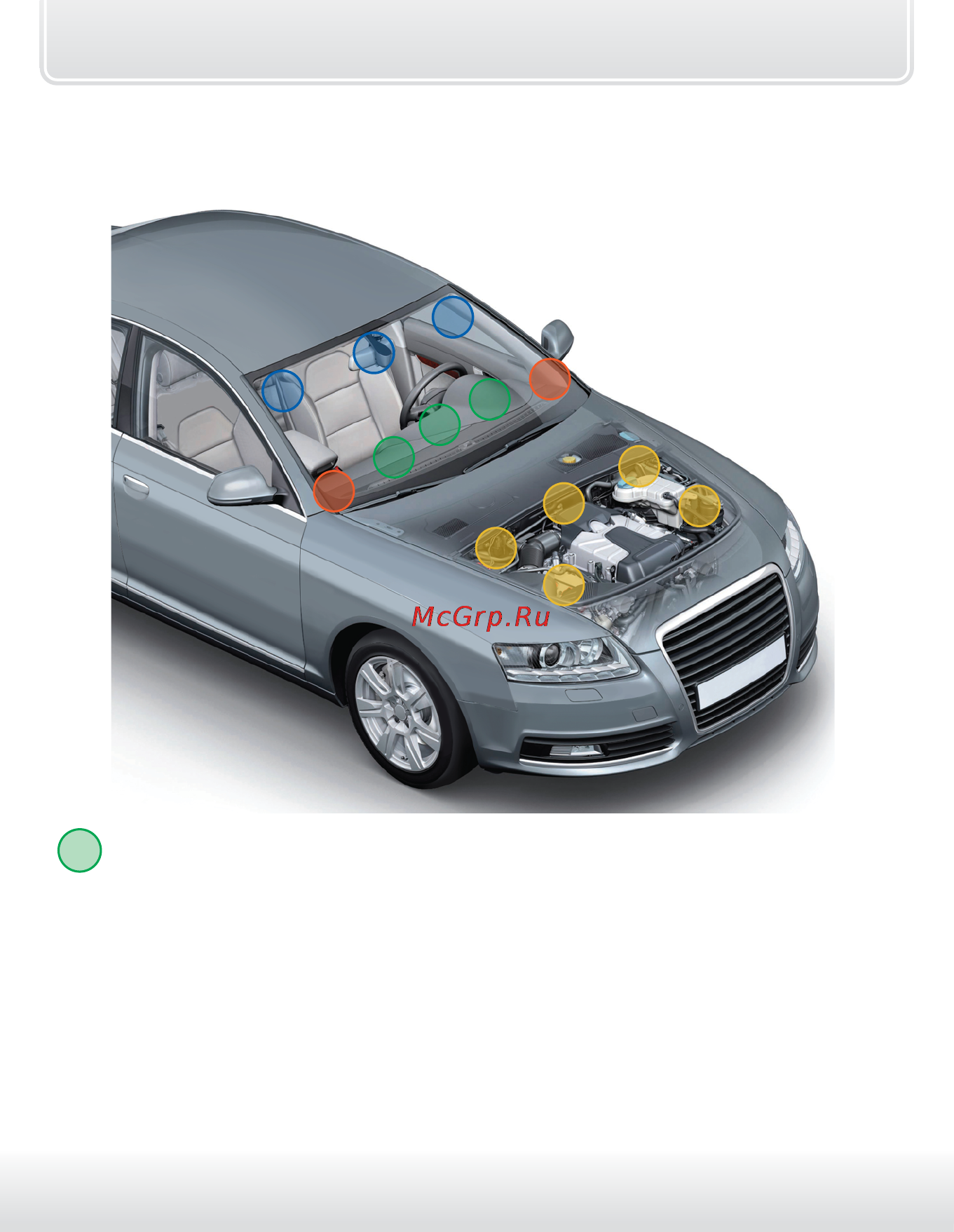

Размещение компонентов
автосигнализации
5
5
4
4
4
4
4
1
1
1
2
2
2
3
3
Центральный блок разместите в салоне в скрытом месте,
например, под приборной панелью. Закрепите блок с помощью
саморезов или пластиковых стяжек так, чтобы исключить его
перемещение при вибрации. При установке следует учесть, что в
центральном блоке находится датчик температуры салона, поэтому
размещать его нужно как можно дальше от источников тепла, в
противном случае показания температуры могут отличаться от
реальной температуры в салоне.
