StarLine Е95
114
брелок
6

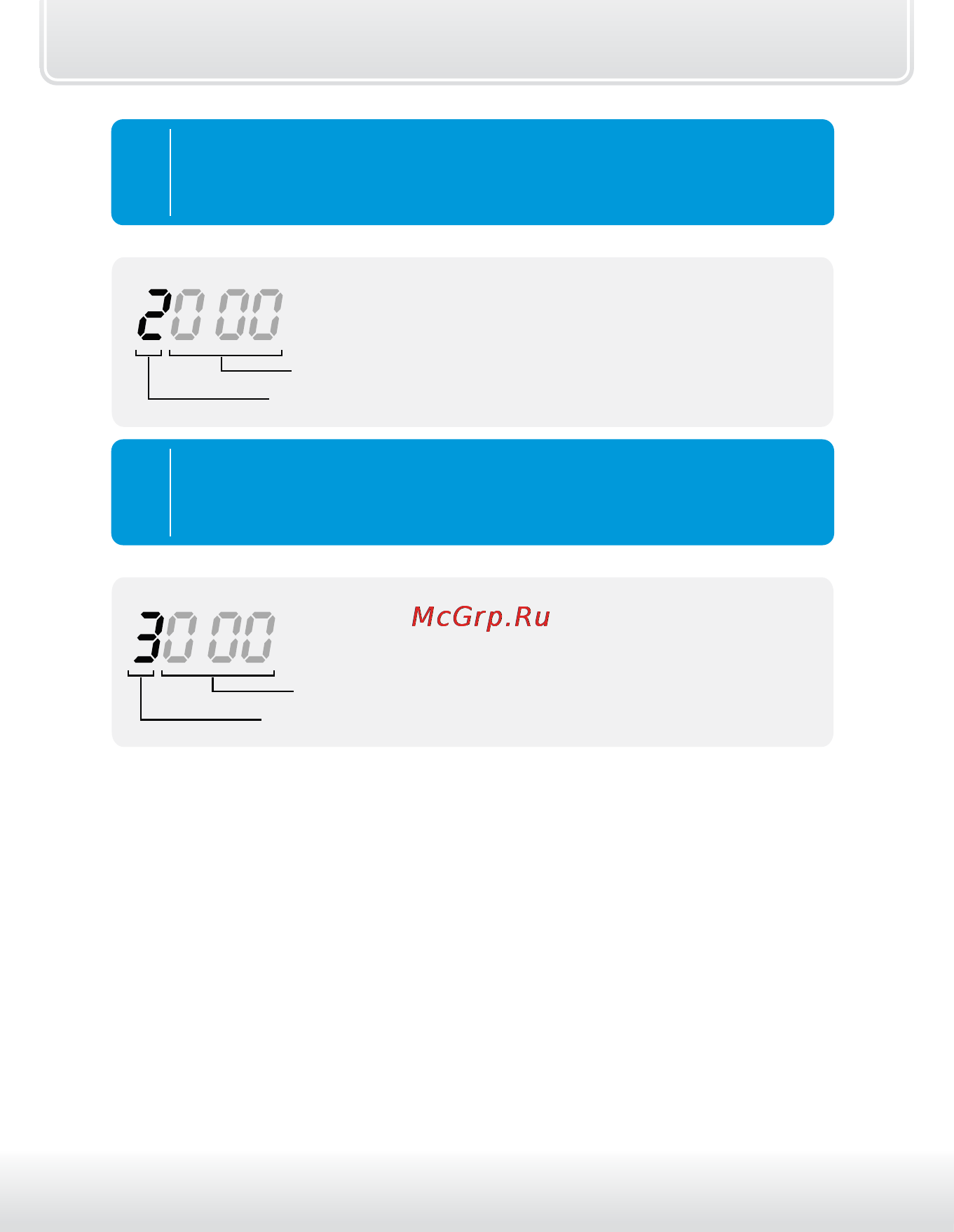

Для перехода к программированию длительности
второго интервала (Т2) нажмите кнопку 3 длительно
(до появления звукового сигнала), а затем коротко:
длительность программируемого интервала (сек.),
номер программируемого временного интервала (Т2).
кнопка 1 — прибавляет сотни,
кнопка 2 — прибавляет десятки,
кнопка 3 — прибавляет единицы;
брелок
7
Для перехода к программированию третьего
интервала (Т3) нажмите кнопку 3 длительно
(до появления звукового сигнала), а затем коротко
кнопка 1 — прибавляет сотни,
кнопка 2 — прибавляет десятки,
кнопка 3 — прибавляет единицы;
длительность программируемого интервала (сек.),
номер программируемого временного интервала (Т3).
