инструкция по установке
31
Подключение дополнительных каналов
Дополнительные каналы используются для расширения охранных
и сервисных функций
комплекса
. Каждый доп. канал имеет вариант
гибкого программирования и фиксированные функции. Фиксированные
функции позволяют быстро запрограммировать доп. канал на один из
типичных вариантов применения (отпирание багажника, двухшаговое
отпирание замков дверей, управление ЦЗ), а гибкое программирование
дает возможность в широких пределах настраивать параметры
выходного сигнала и логику работы доп. канала (см. стр. 111).
В данной модели комплекса существует 12 дополнительных
каналов.
Схемотехнически выходы доп. каналов 1, 2, 3, 4, 5, 6, 10,
11 и 12 представляют собой открытый коллектор, а максимально
допустимый ток каждого выхода составляет 200 мА. При необходимости
коммутировать большие токи нагрузки используйте дополнительные
внешние реле.

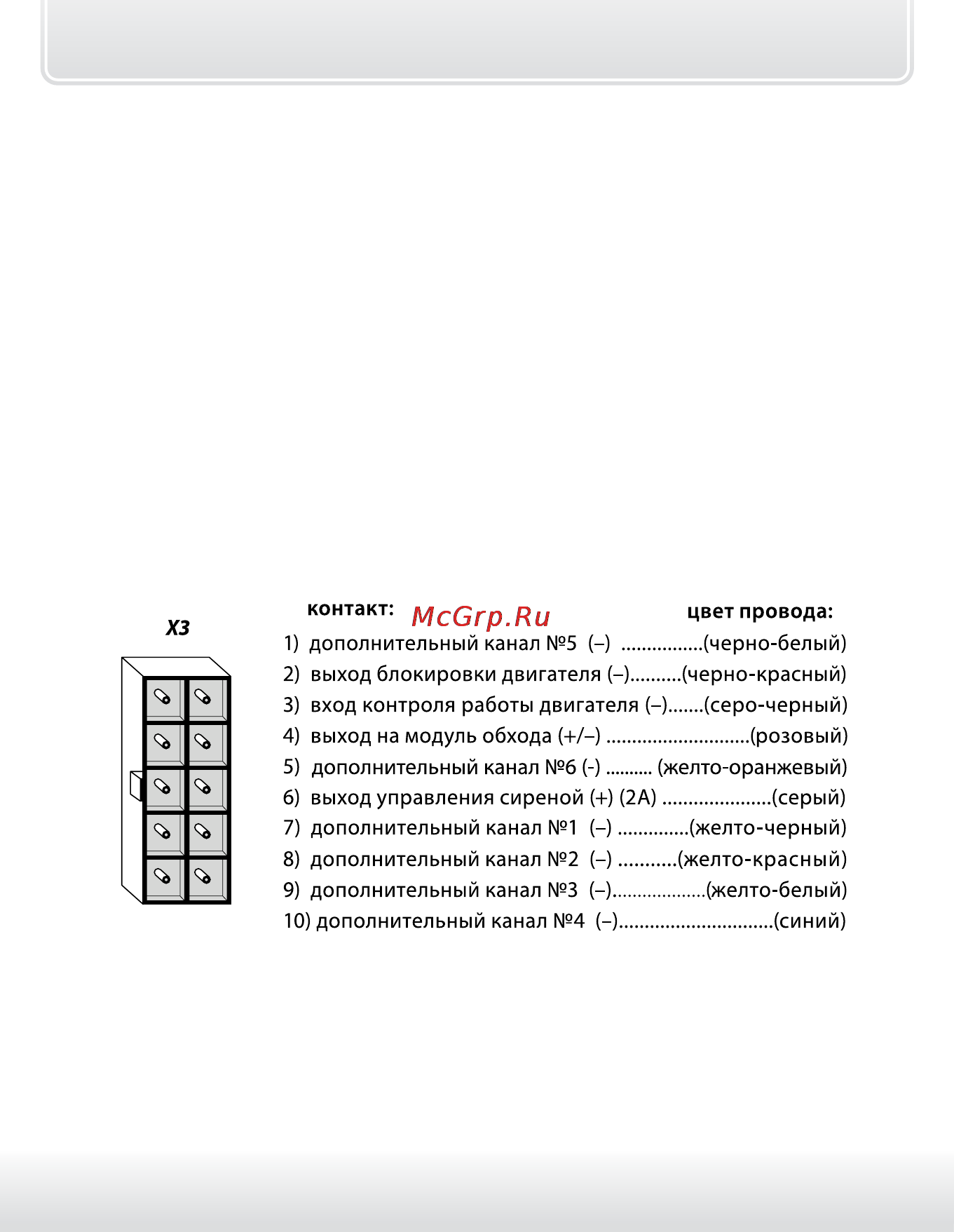

Назначение контактов разъема Х3:
2
4
3
5
6
7
8
9
10
1
