TD-W8901G
54Mbps Wireless ADSL2+ Modem Router User Guide
Руководство пользователя: беспроводной
маршрутизатор 54Мбит/с с модемом ADSL2+
Chapter 2.Hardware Installation Глава 2. Установка
аппаратной части

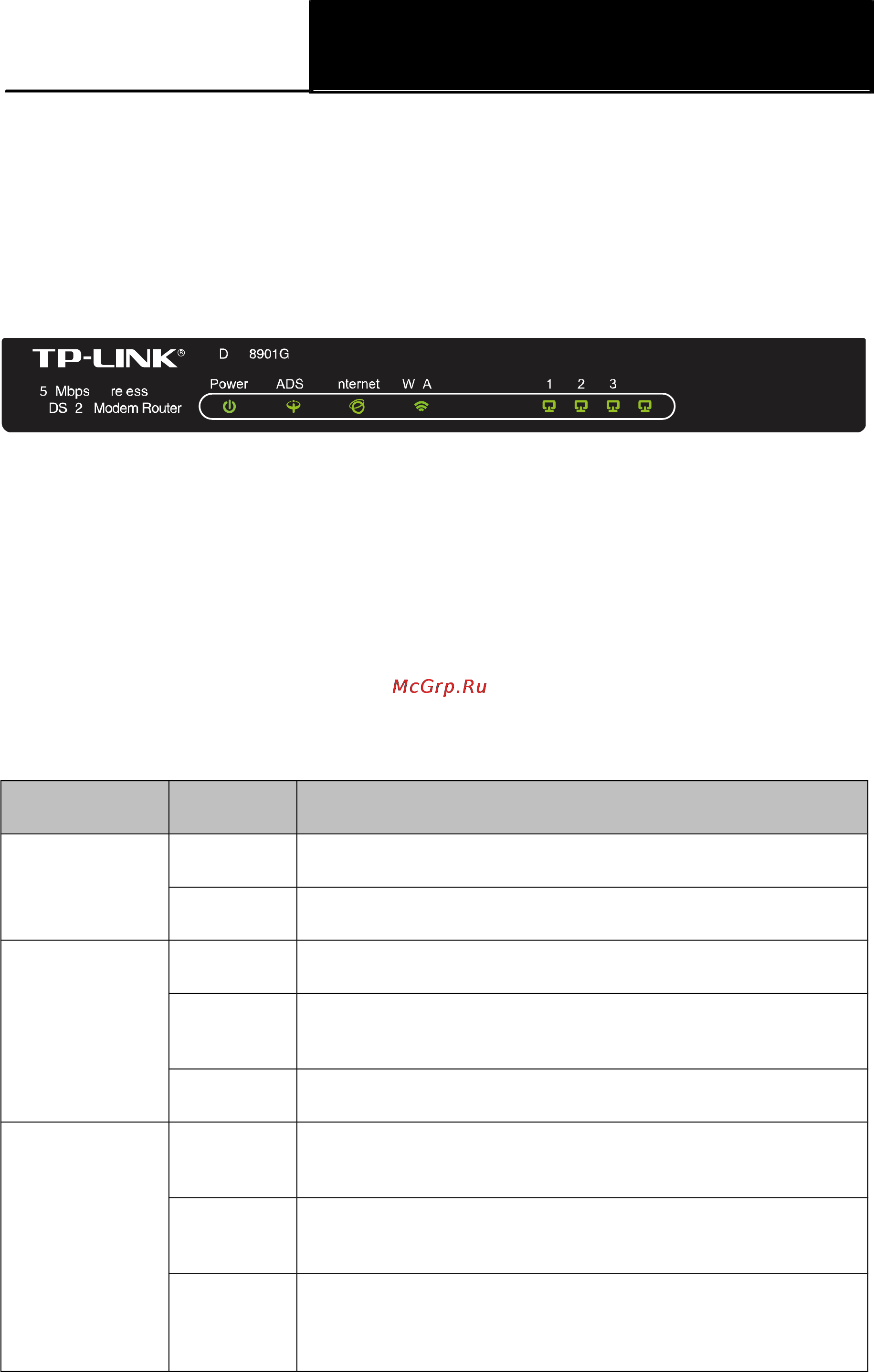

2.1 The Front Panel Передняя панель
Figure Рисунок 2-1
The LEDs locate on the front panel. They indicate the device’s working status. For details, please
refer to Ошибка: источник перёкрестной ссылки не найден.
На передней панели имеются светодиодные индикаторы, которые показывают текущее
состояние устройства. Более подробная информация приводится в таблице
«Светодиодные индикаторы».
Ошибка: источник перёкрестной ссылки не найден
Светодиодные индикаторы:
Наименование Состояние Значение
Power Горит Power is on. Питание включено.
Не горит Power is off. Питание выключено.
ADSL Горит The LINE port is linked up. Порт LINE подключен.
Мигает The ADSL negotiation is in progress. Идет процедура
согласования.
Не горит The LINE port is linked down. Порт LINE не подключен.
Internet Горит A successful PPP connection has been built. Соединение
PPP было успешно установлено.
Мигает Data is being transferred over the Internet. Идет передача
данных через Интернет.
Не горит There is no successful PPP connection or the Router works
on Bridge mode. Неудачное соединение PPP или
маршрутизатор работает в режиме моста.
7
