TD-8816
ADSL2+ Modem Router User Guide

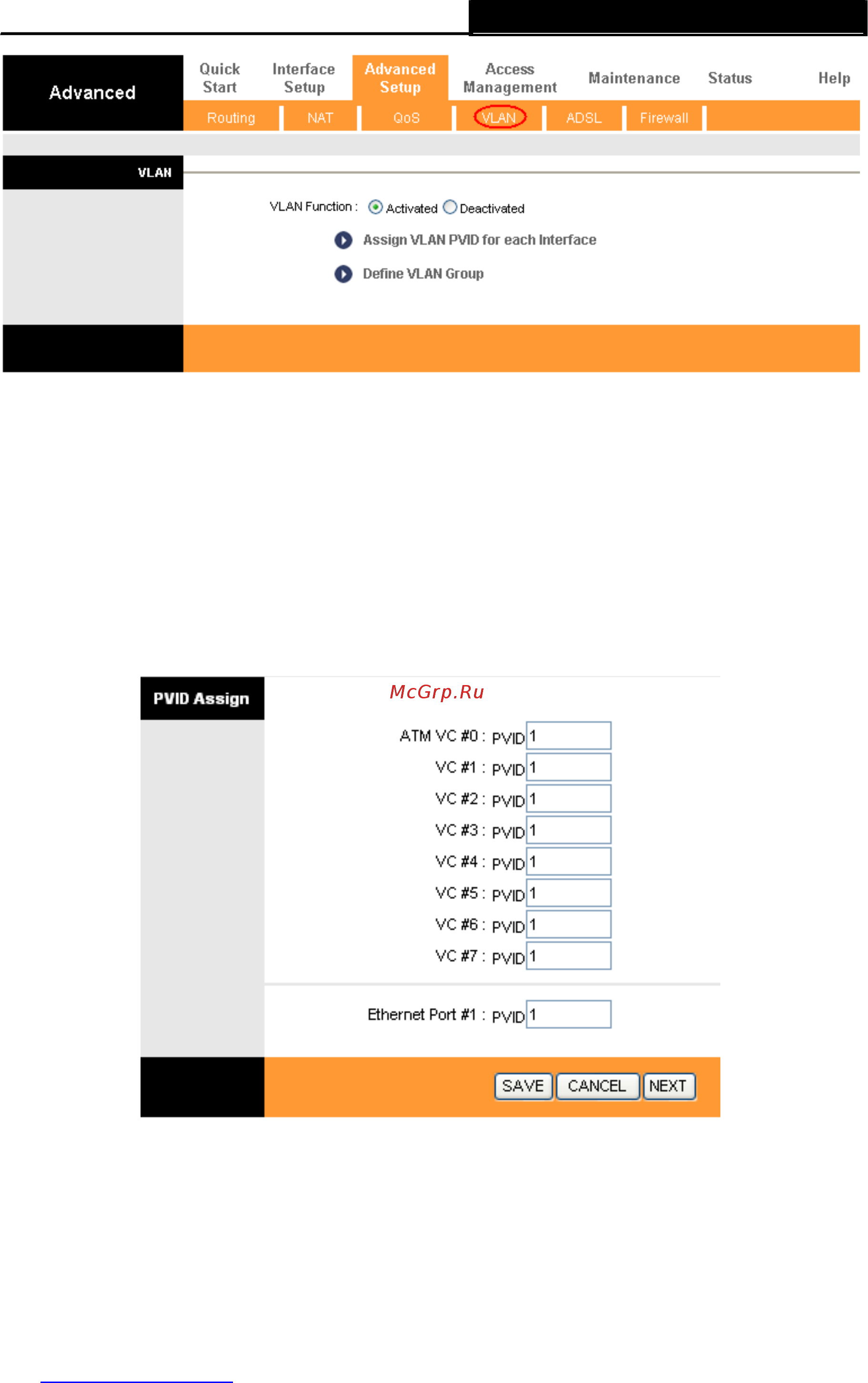

Figure 4-39 Рис. 4-23
1. Assign VLAN PVID for each Interface Назначение VLAN PVID (идентификатора
VLAN порта) для каждого интерфейса
Click Assign VLAN PVID for each Interface in Figure 4 -39, you can assign the PVID for each
interface in the next screen (shown in Figure 4 -40).
Нажав Assign VLAN PVID for each Interface (Назначить идентификатор VLAN порта
для каждого интерфейса) см. Рис. 4-23, вы можете назначить его для каждого
интерфейса в окне, как показано на Рис. 4-24.
Figure 4-40 Рис. 4-24
PVID: Each physical port has a default VID called PVID (Port VID). PVID is assigned to
untagged frames or priority tagged frames (frames with null (0) VID) received on this port.
PVID (Идентификатора VLAN порта): Каждый физический порт имеет идентификатор
VLAN по умолчанию, который называется идентификатор VLAN порта (Port VID).
Идентификатор VLAN порта назначается немаркированным кадрам или кадрам,
маркированным как приоритетным (кадры с VID = 0), полученных данным портом.
2. Define VLAN Group Определение VLAN групп
49
