TD-8816

ADSL2+ Modem Router User Guide

Click Define VLAN Group in Figure 4 -39, you can define VLAN groups in the next screen

(shown in Figure 4 -41).

Нажав Define VLAN Group (Определить VLAN группы), вы можете определить VLAN

группы как показано в окне на Рис. 4-25.

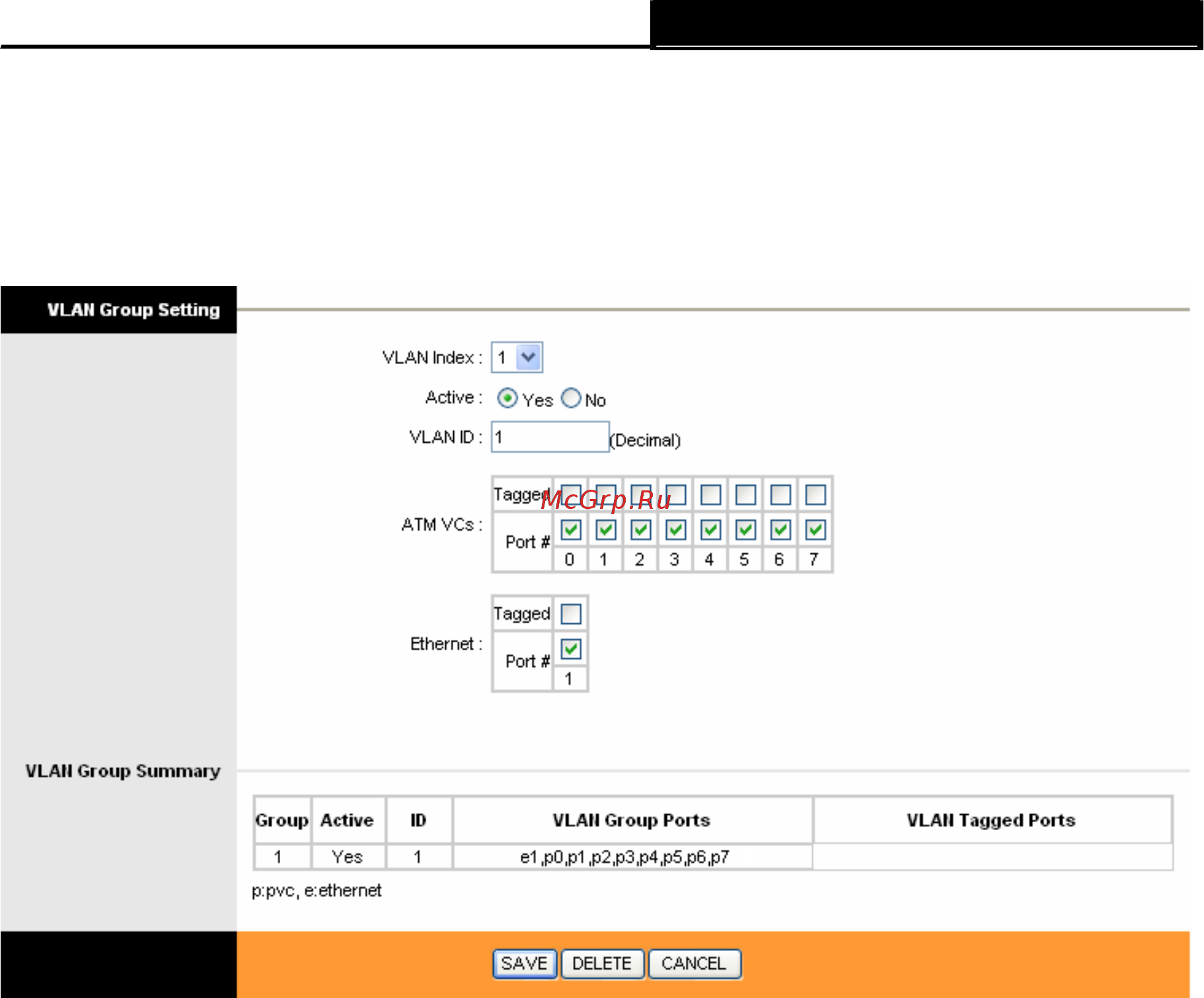

Figure 4-41 Рис. 4-25

 VLAN Index: Select the VLAN index for this VC. You can specify 8 groups in maximum.

 VLAN ID: This indicates the VLAN group.

 ATM VCs: Select the ATM VCs as members of VLAN, and if you leave the Tagged blank,

the tag in frames will be deleted when transmitted from the VC.

 Ethernet: Select the Ethernet port as a member of VLAN, and if you leave the Tagged

blank, the tag in frames will be deleted when transmitted from the port.

 VLAN Group Summary: This displays the information about the VLAN Groups.

 VLAN Index (Индекс VLAN): Выберите индекс VLAN для данного виртуального

канала. Вы можете указать до 8 групп.

 VLAN ID (Идентификатор VLAN): Указывает группу VLAN.

 ATM VCs (Виртуальные каналы ATM): Выберите виртуальные каналы ATM в

качестве членов VLAN, если вы оставите поля Tagged (“Маркировано“) пустыми, то

при передаче из виртуального канала тэги с кадров удаляются.

 Ethernet: Выберите порт Ethernet в качестве члена VLAN, если вы оставите поля

Tagged (“Маркировано“) пустыми, то при выходе из порта тэги с кадров удаляются.

 VLAN Group Summary Итоговая информация о группе VLAN: Здесь показана

информация о группах VLAN.
