TD-8817
ADSL2+ Modem Router User Guide
Chapter 2. Hardware Installation Глава 2. Установка
аппаратной части

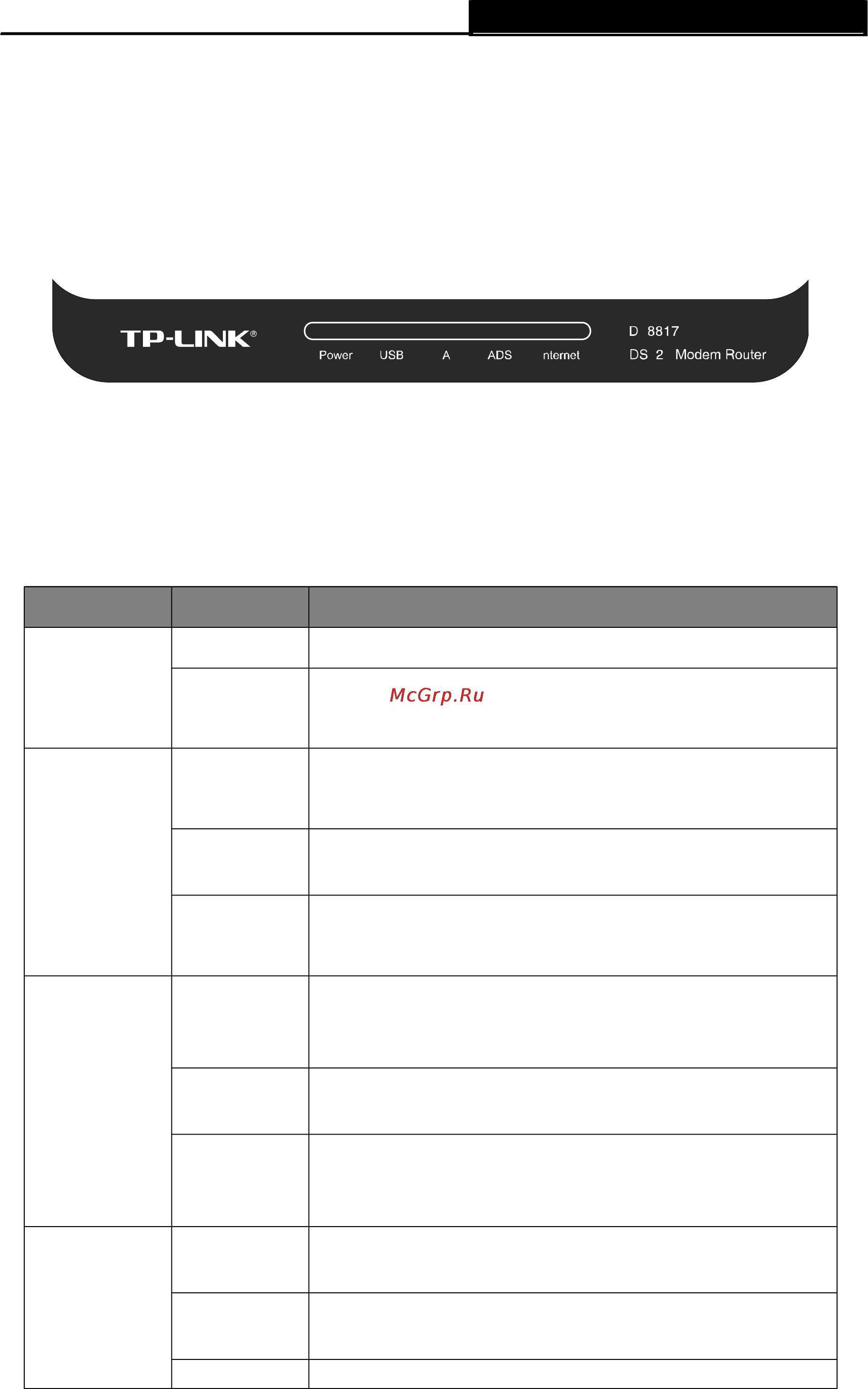

2.1 The Front Panel Передняя панель
Figure 2-1 Рис. 2-1
The LEDs are located on the front panel, they indicate the device’s working status. For details,
please refer to LED Explanation. Светодиодные индикаторы, отображающие рабочее
состояние устройства, расположены на передней панели. Для более подробной
информации, см. таблицу Светодиодная индикация.
LED Explanation: Светодиодная индикация:
LED Status Indication
Power
Питание
On Вкл. Power is on. Питание включено.
Off Выкл. Power is off. Питание выключено.
USB
On Вкл. There is a successful connection on USB port but no
activity. К порту USB подключено устройство, но оно
неактивно.
Flash
Мигает
Data is being transferred over the USB connection.
Через порт USB осуществляется передача данных.
Off Выкл. There is no connection on USB port or the connection is
abnormal. У порта USB нет подключенных устройств
или было установлено некорректное соединение.
LAN
On Вкл. There is a successful connection on LAN port but no
activity. К порту LAN подключено устройство, но оно
неактивно.
Flash
Мигает
Data is being transferred over LAN port. Через порт LAN
осуществляется передача данных.
Off Выкл. There is no connection on LAN port or the connection is
abnormal. У порта LAN нет подключенных устройств
или было установлено некорректное соединение.
ADSL
On Вкл. The LINE port is linked up. На порту LINE установлено
соединение.
Flash
Мигает
The ADSL negotiation is in progress. Происходит
процесс согласования ADSL.
Off Выкл. The LINE port is linked down. На порту LINE
5
