TD-8817
ADSL2+ Modem Router User Guide
4.4.5 VLAN Виртуальная локальная сеть

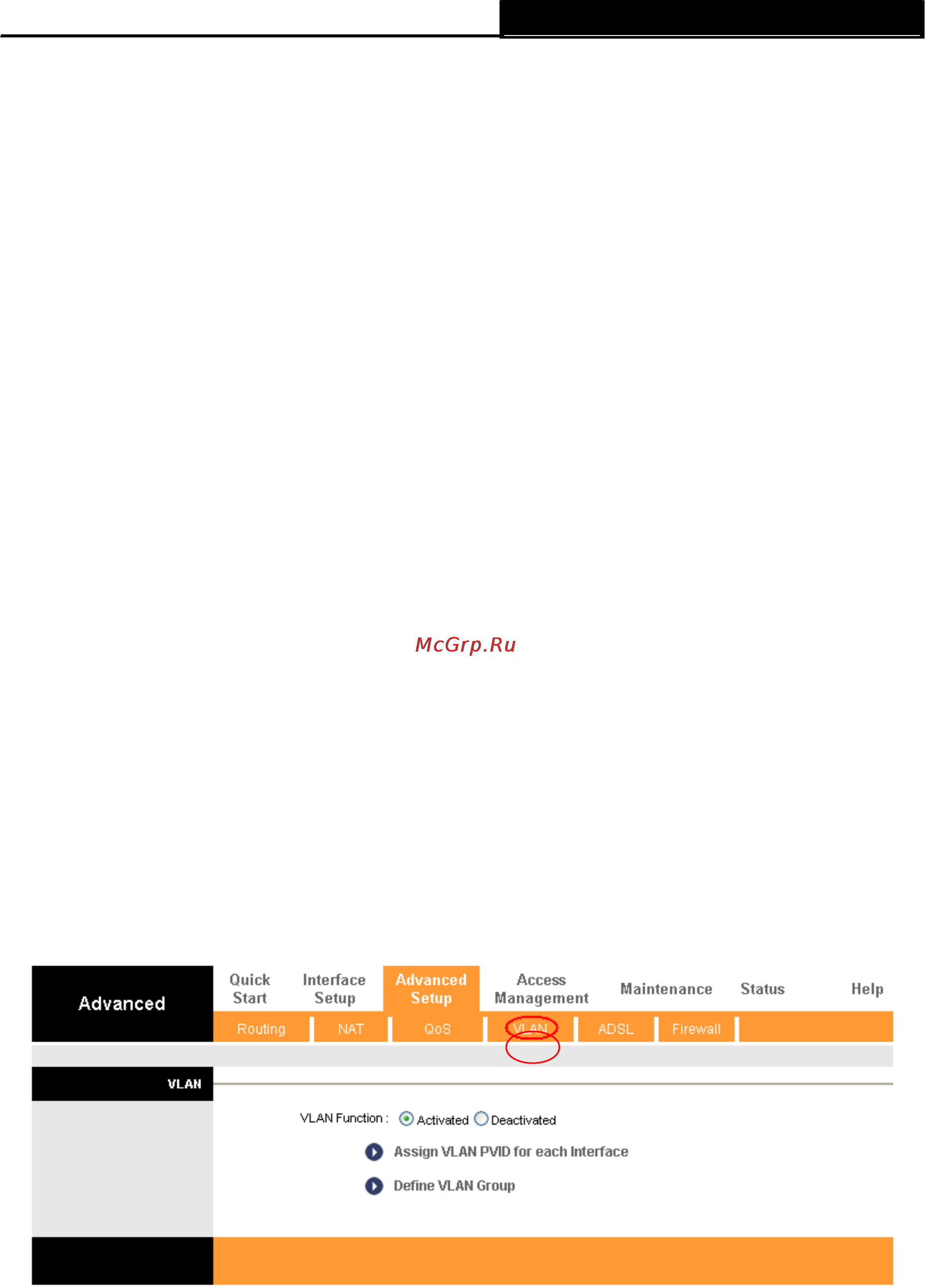

Choose “Advanced Setup
→
VLAN”, you can activate the VLAN function in the next screen.
Выбрав “Advanced Setup
→
VLAN” (“Дополнительные настройки
→
VLAN (виртуальная
локальная сеть)”), вы можете активировать функцию VLAN.
Virtual LAN (VLAN) is a group of devices on one or more LANs that are configured so that they
can communicate as if they were attached to the same LAN, when in fact they are located on a
number of different LAN segments. Because VLANs are based on logical instead of physical
connections, it is very flexible for user/host management, bandwidth allocation and resource
optimization. There are two types of VLAN as follows: Виртуальная локальная сеть – это
группа устройств в одной или более локальной сети (LAN), которые настроены таким
образом, что они взаимодействуют друг с другом так, как если бы они были привязаны к
одному проводу, тогда как на самом деле, они расположены на разных сегментах LAN.
VLAN основана не на физической, а логической связи между устройствами, что позволяет
проявлять большую гибкость при управлении пользователем/узлом, предоставлении
полосы пропускания и оптимизации ресурсов. Существует два типа VLAN:
Port-Based VLAN: Each physical switch port is configured with an access list specifying
membership in a set of VLANs. VLAN на основе портов: Каждый физический коммутатор
настроен с учетом списка доступа, в котором указано членство в нескольких VLAN.
ATM VLAN: Using LAN Emulation (LANE) protocol to map Ethernet packets into ATM cells and
deliver them to their destination by converting an Ethernet MAC address into an ATM address.
АТМ (асинхронный способ передачи данных) VLAN: использует эмуляцию LAN (протокол
LANE) для объединения пакетов Ethernet в ячейки АТМ и доставлять их к месту их
назначения путем преобразования MAC-адреса Ethernet в АТМ-адрес.
Figure 4-42 Рис. 4-43
1. Assign VLAN PVID for each Interface Назначение VLAN PVID (идентификатора
VLAN порта) для каждого интерфейса
51
