TD-8817

ADSL2+ Modem Router User Guide

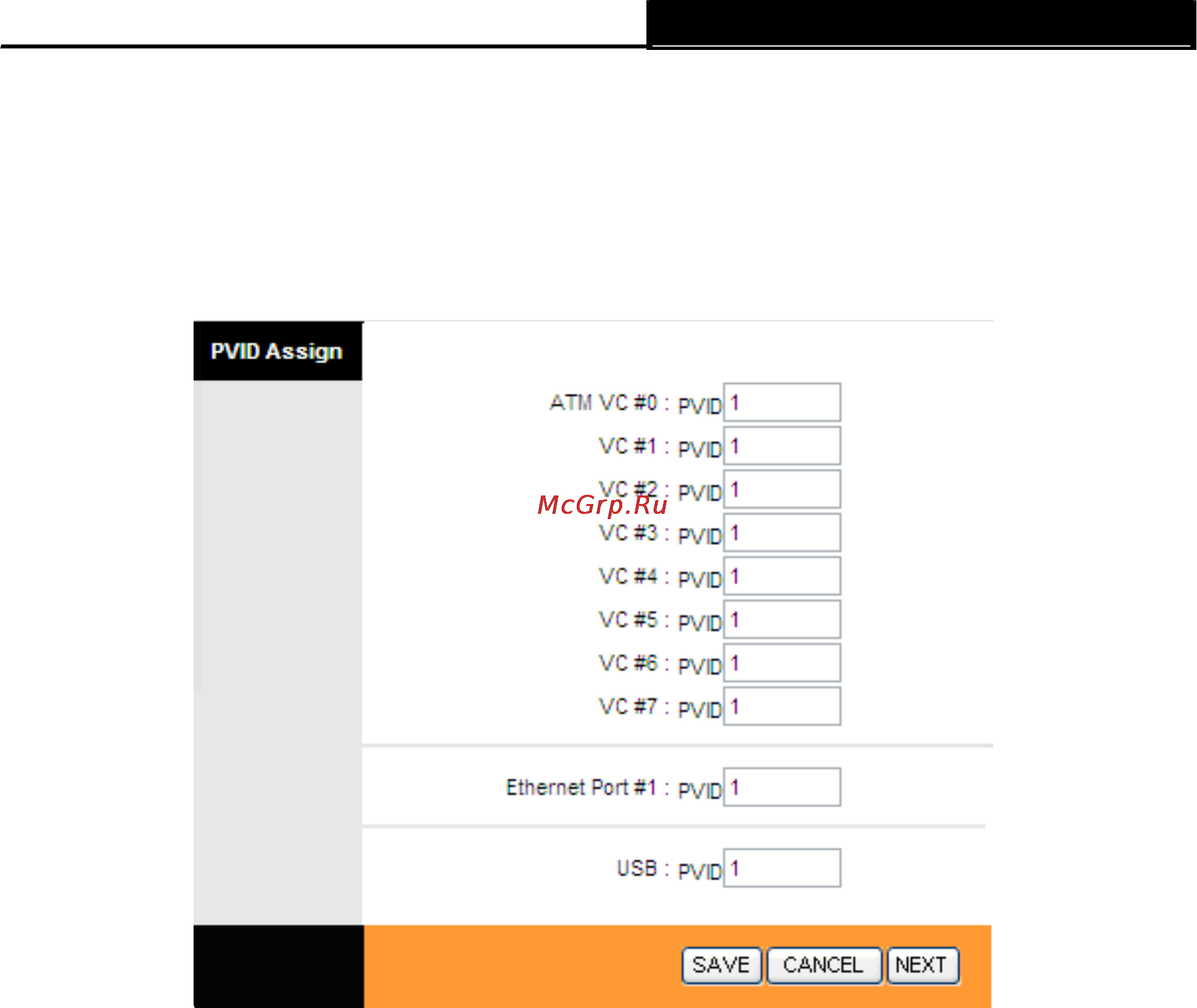

Click Assign VLAN PVID for each Interface in Figure 4 -42, you can assign the PVID for each

interface in the next screen (shown in Figure 4 -44). Нажав Assign VLAN PVID for each

Interface (Назначить идентификатор VLAN порта для каждого интерфейса) см. Рис. 4-

24, вы можете назначить его для каждого интерфейса в окне, как показано на Рис. 4-25.

Figure 4-44 Рис. 4-25

 PVID: Each physical port has a default VID called PVID (Port VID). PVID is assigned to

untagged frames or priority tagged frames (frames with null (0) VID) received on this port.

PVID (Идентификатора VLAN порта): Каждый физический порт имеет идентификатор

VLAN по умолчанию, который называется идентификатор VLAN порта (Port VID).

Идентификатор VLAN порта назначается немаркированным кадрам или кадрам,

маркированным как приоритетным (кадры с VID = 0), полученных данным портом.

2. Define VLAN Group Определение VLAN групп

Click Define VLAN Group in Figure 4 -42, you can define VLAN groups in the next screen

(shown in Figure 4 -45). Нажав Define VLAN Group (Определить VLAN группы), вы

можете определить VLAN группы (как показано в окне на Рис. 4-26).
