ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail

tri _ d @ me . com, info @ trio - d . ru, www. trio - d .ru

Рисунок 6

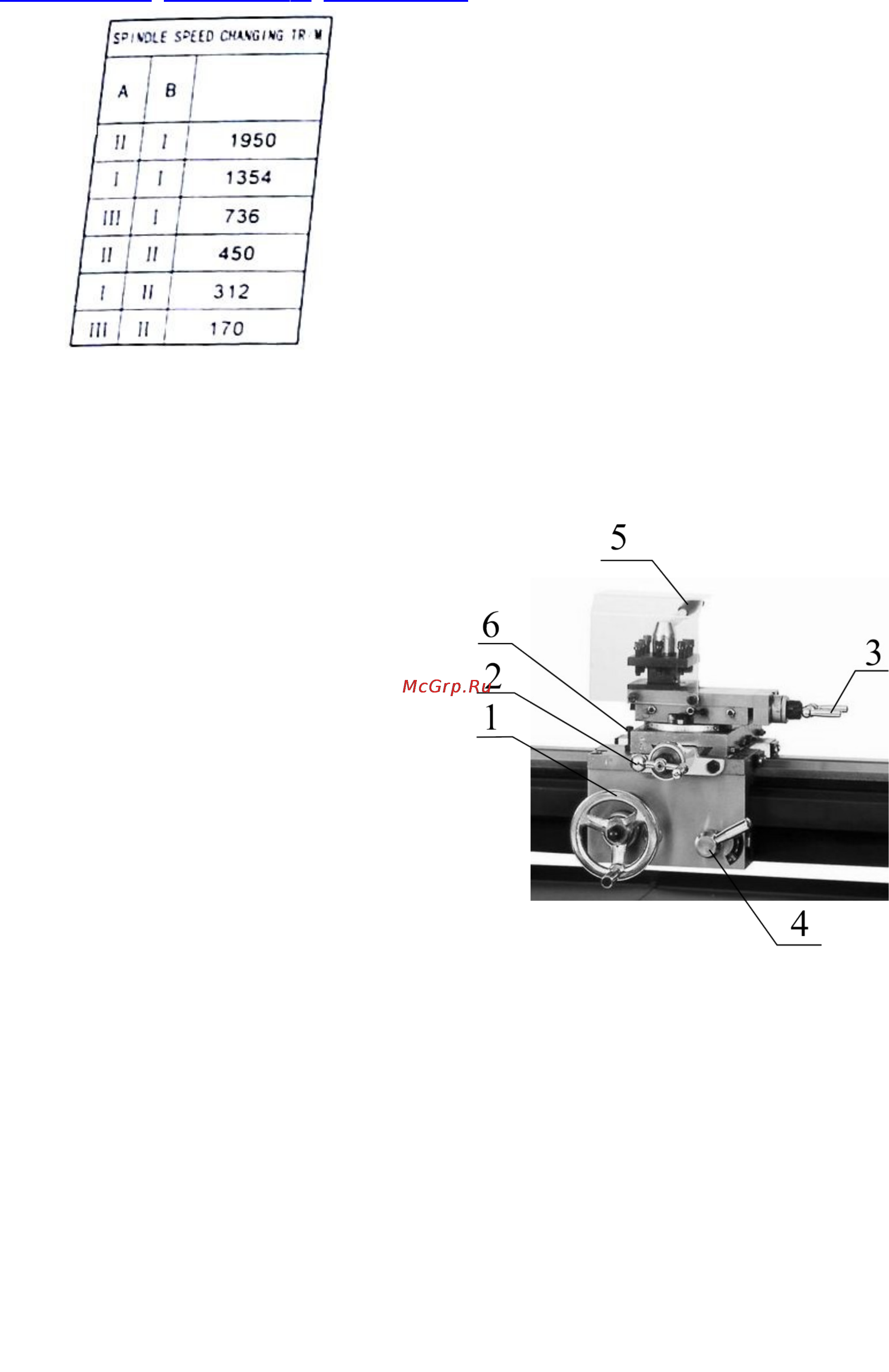

Органы управления фартука и суппорта (см. рис. 7).

1. Маховик ручного перемещения

каретки суппорта 1: Вращение против

часовой стрелки – перемещение каретки

суппорта влево. Вращение по часовой

стрелке – перемещение каретки суппорта

вправо.

2. Рукоятка ручного перемещения

поперечных салазок суппорта 1:

Вращение по часовой стрелке –

перемещение салазок вперед. Вращение

против часовой стрелки – перемещение

салазок назад.

3. Рукоятка ручного перемещения

верхних салазок суппорта 3: Вращение по часовой стрелке – перемещение

салазок влево. Вращение против часовой стрелки – перемещение салазок вправо.

4. Рукоятка включения и выключения гайки ходового винта 4: Поворот

вниз – включение гайки. Поворот вверх – выключение гайки.

5. Рукоятка поворота резцедержателя 5: Вращение против часовой стрелки –

открепление резцедержателя. Вращение по часовой стрелке – закрепление

резцедержателя. Поворот резцедержателя осуществляется рукой против часовой

стрелки. Резцедержатель имеет четыре фиксированных положения, через 90

6. Болт зажима каретки суппорта 6: Вращение по часовой стрелке – зажим

каретки. Вращение против часовой стрелки – отжим каретки.

Рисунок 7.
