Triod LAMT-500P/400 113016 [9/32] Внимание не переключайте кнопку реверса 4 при работающем

ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail

tri _ d @ me . com, info @ trio - d . ru, www. trio - d .ru

ВНИМАНИЕ!: следует помнить, что станок все равно остается под

напряжением. Для продолжения работы переместите кнопку вверх (по стрелке

на кнопке) и откройте крышку (см. рис.)

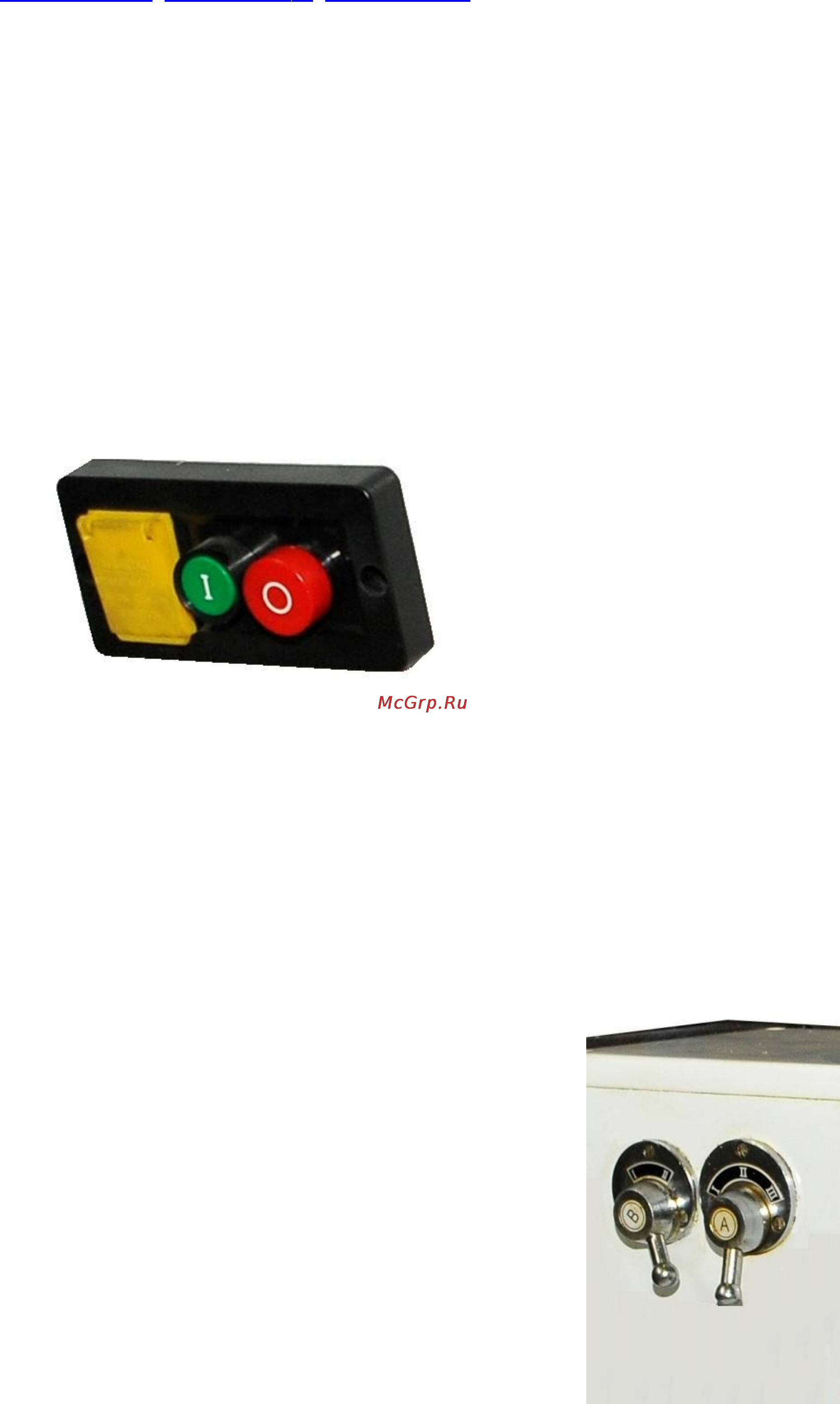

Кнопка 1 – зеленая кнопка «I», для включения электродвигателя.

Кнопка 2 – красная кнопка «0», для выключения электродвигателя.

Кнопка 3 – кнопка для изменения направления вращения шпинделя (реверс).

Внимание! Не переключайте кнопку реверса 4 при работающем

электродвигателе! Переключать кнопку 4 только после

выключения электродвигателя кнопками 3 или 1. Не выполнение

этого требования приведет к выходу из строя электрического блока

управления!

Рисунок 5.

Органы управления станком.

Выбор скоростей шпинделя (см. рис. 6).

Установка числа оборотов вращения шпинделя осуществляется двумя

рукоятками 1 по таблице помещенной на шпиндельной бабке.

При помощи рукояток 1 можно установить шесть ступеней выходных

оборотов шпинделя (см. таблицу ). Для того чтобы изменить скорость вращения

шпинделя, прежде всего, остановите двигатель. Установите рукоятки

переключения в требуемое положение, при

затруднении переключения рукояток проверните

шпиндель за зажимной патрон вручную. Произойдет

проворот шестерен, и они войдут в зацепление.
