Рисунок 10

ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail

tri _ d @ me . com, info @ trio - d . ru, www. trio - d .ru

Выбор величины подачи и шага резьбы.

Установка величины подачи или шага резьбы осуществляется при помощи

гитары сменных шестерен в соответствии со значениями, указанными в таблице.

Таблица расположена на внутренней стороне бокового защитного кожуха

шпиндельной бабки (см. рис. 10).

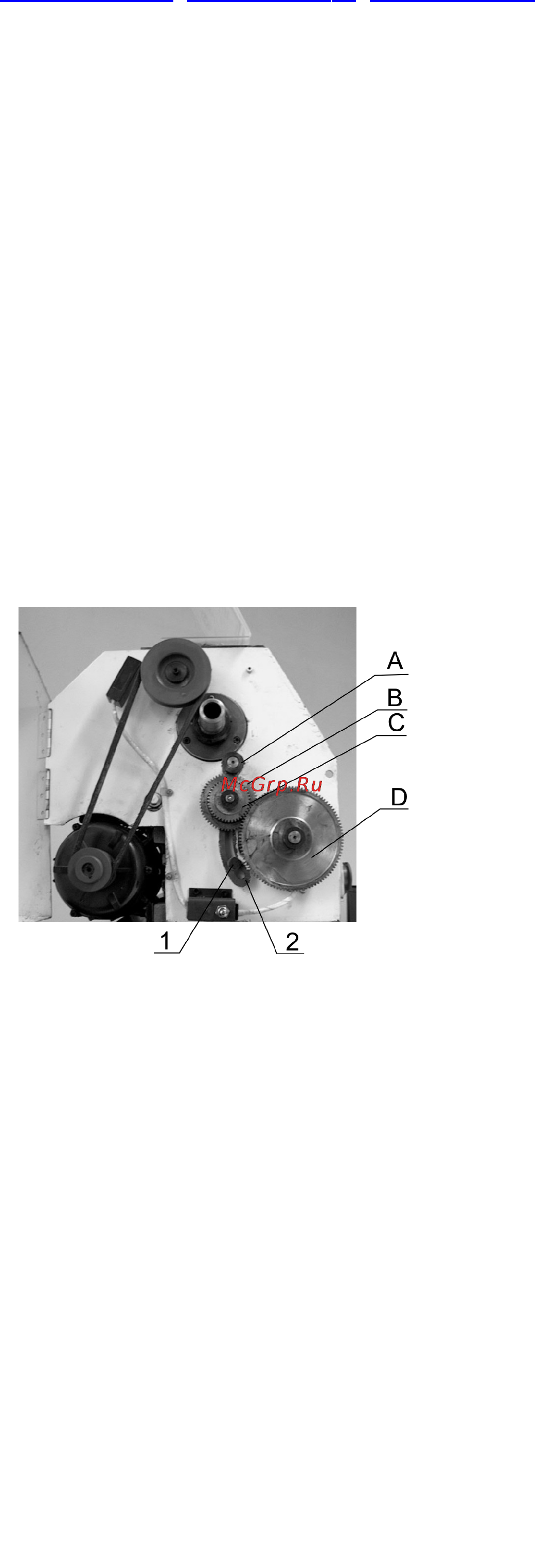

Для замены шестерен A, B, C, D открутите стопора на шайбах

установленных перед шестернями (служащих для фиксации шестерен по оси

валов). Снимите шайбы и шестерни. Установите необходимые шестерни и

зафиксируйте их на валах при помощи шайб со стопорами. Для изменения

межосевого расстояния между шестерен ослабьте зажимной болт 1, измените

положение сектора 2 или переместите ось, предварительно провернув ее против

часовой стрелки, на которой устанавливаются шестерни С и В . Закрутите ось и

болт 1. При регулировке зазоров между шестернями следите, чтобы зазоры были

наименьшими, но при этом шестерни вращались свободно (см. рис. 10).
