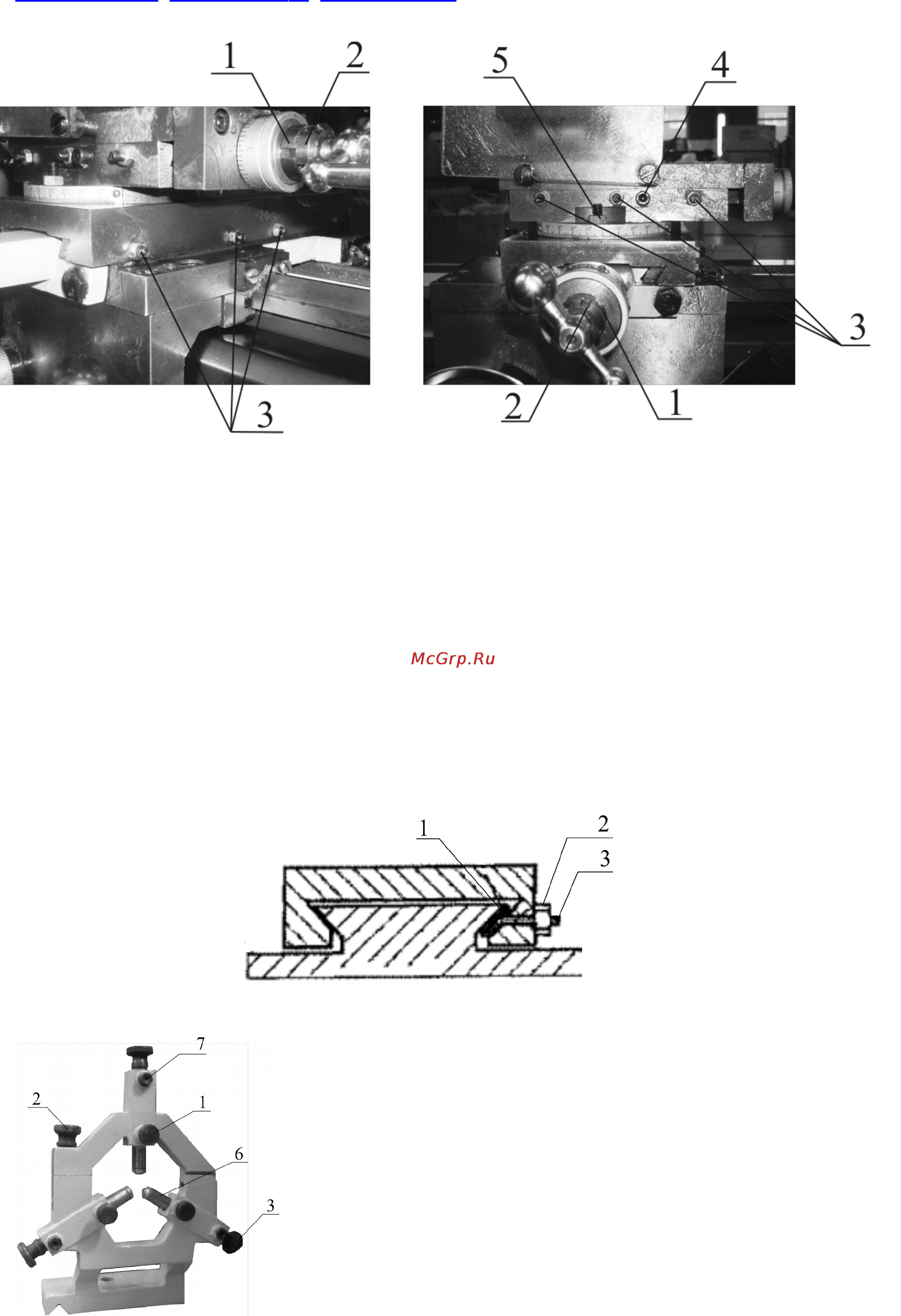

Настройка поперечных и продольных салазок.

Люфт в опоре винта поперечных и продольных салазок регулируется гайками

1 и 2. Открутите гайку 2. Отрегулируйте люфт закручивая или откручивая гайку

1.Законтрогайте гайкой 2 (см. рис.11).

Болт 4 служит для зажима верхних салазок. Для поворота поворотной части с

верхними салазками суппорта ослабьте гайки 5 (вторая гайка находится с другой

стороны салазок). Поверните поворотную часть суппорта не обходимый угол,

ориентируясь по шкале. Закрутите гайки 5 (см. рис. 11).

Зазор между сопрягающими направляющими поперечных и верхних салазок

регулируют с помощью прямых клиньев 1, которые ограничивают зазор в

трапециевидной направляющей. Уменьшение зазора происходит при помощи

болтов 3 . Если закручивать болты, то зазоры будут уменьшаться, и наоборот, если

выкручивать болты, то зазоры будут увеличиваться. После регулировки закрутите

гайки 2, обратите внимание, чтобы болты 3 остались в установленной позиции.

Установка люнетов.

Люнет служит дополнительной опорой

вращающимся при обработке заготовкам. Люнет

предотвращает прогиб деталей от усилий резания и

собственного веса, повышает их виброустойчивость;

Рисунок 11

Рисунок 12
