ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail

tri _ d @ me . com, info @ trio - d . ru, www. trio - d .ru

применяется при обработке длинных нежёстких валов, деталей, имеющих длинные

выступающие части, и т.п.

Неподвижный люнет устанавливается на станину в необходимом месте и

закрепляется с помощью прижимной планки, болта и гайки. Для установки детали

в люнет ослабьте стопора 1 направляющих пальцев 6 и выкрутите направляющие

пальцы до упора, ослабьте гайку 2, откиньте фиксатор и поднимите верхнюю

часть люнета, установите деталь в зажимной патрон, поставьте на место верхнюю

часть люнета на место и зафиксируйте ее. Подведите направляющие пальцы к

детали, зажмите стопора (см. рис.13).

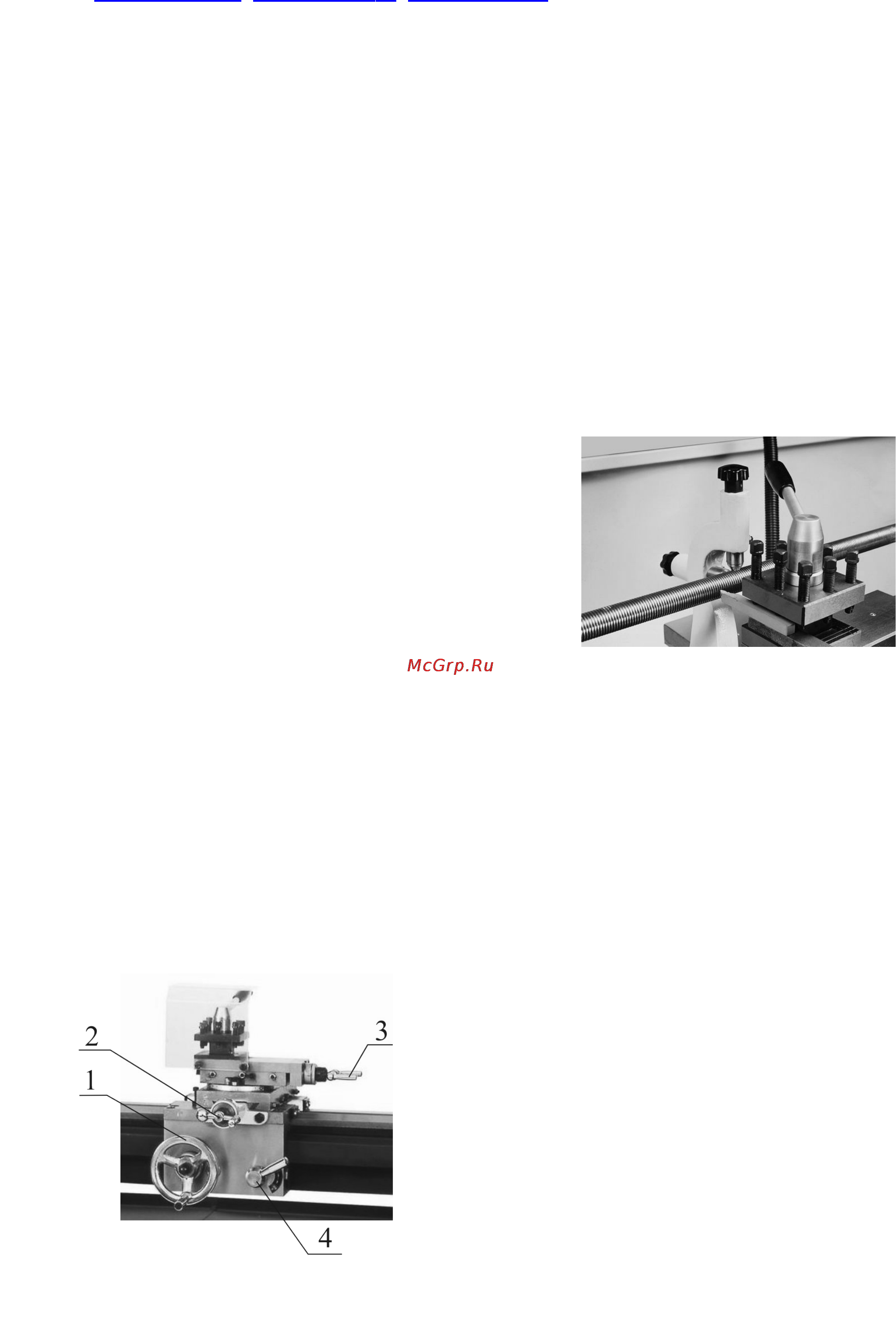

Подвижный люнет устанавливается на каретке. У

подвижного люнета два направляющих пальца, место третьего

пальца занимает сам резец. Подвижный люнет предотвращает прогиб изделия,

возникающий под давлением резца.

Направляющие пальцы устанавливаются

таким же образом, как и на неподвижном

люнете. (см.рис.14)

Работа на оборудовании.

Токарная обработка с ручной подачей.

В первую очередь проверьте положение

рукоятки включения и выключения гайки ходового

винта 4, при ручной обработке гайка должна быть

выключена.

Установите заготовку в патрон так, чтобы её

биение было минимальным. Если длина заготовки

превышает по размеру три её диаметра заготовку

желательно поджать вращающим центром,

Рисунок 15.

Рисунок 13

Рисунок 14
