5. Отведите инструмент от заготовки. После этого вручную переместите

каретку суппорта в исходное положение. (см. рис.15).

Обработка конусов.

Для токарной обработки конусов открутите зажимные гайки 5 (рис.11)

поворотной части суппорта на 2-3 оборота. Поверните поворотную часть суппорта

на требуемый угол по шкале, закрутите зажимные гайки поворотной части

суппорта.

Обработку конуса на данном станке производится вручную с помощью

рукоятки перемещения верхних салазок 3 (рис. 15). Величина глубины резания

устанавливается рукояткой перемещения поперечных салазок суппорта 2 (рис. 15).

7.Электрооборудование станка.

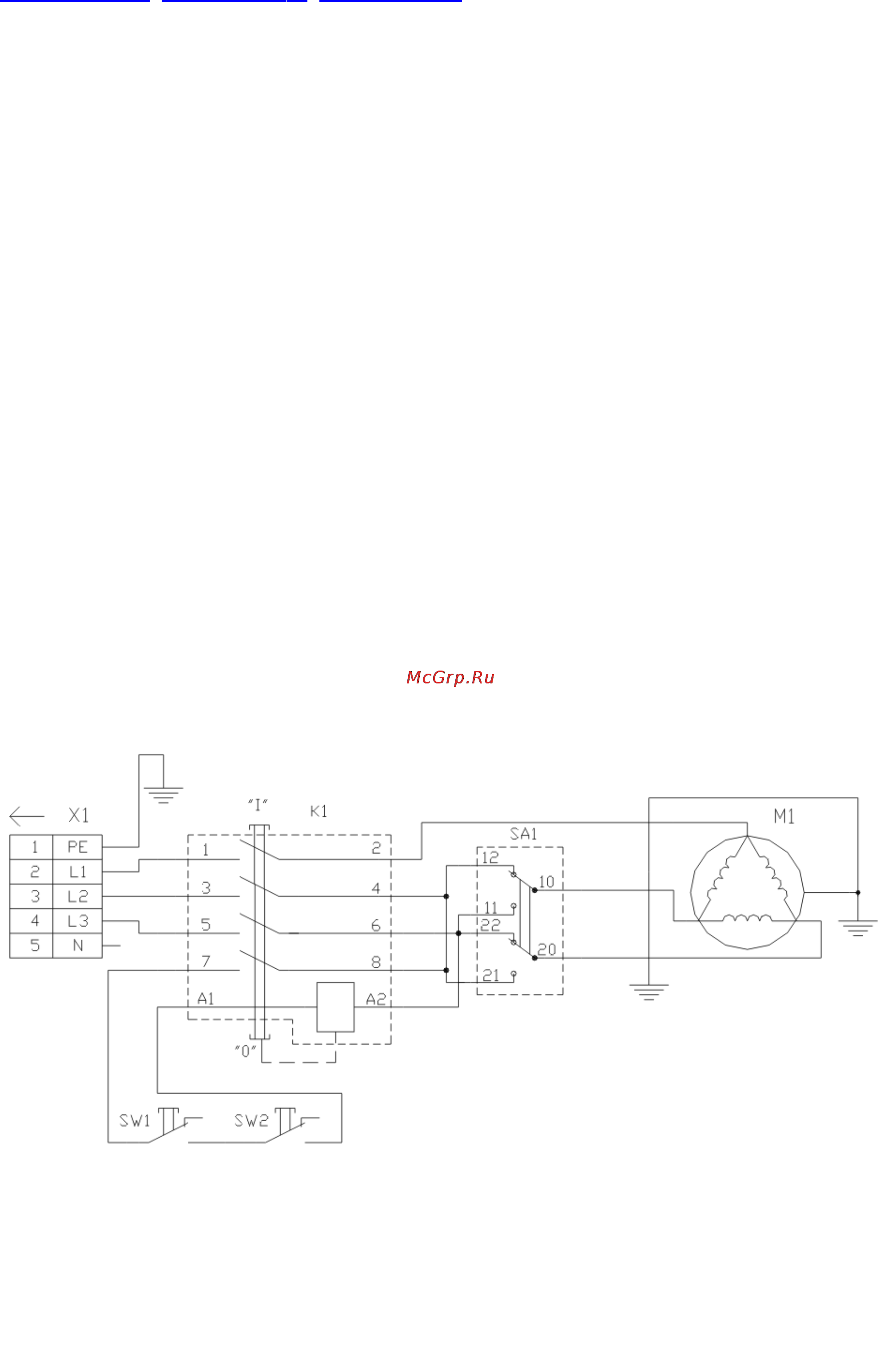

7.1 Электрическая схема.
