Конус пиноли Mk II

Вылет пиноли 50 мм.

Диапазон оборотов 170 – 1950 об / мин.

Количество ступеней оборотов шпинделя 6

Метрическая резьба 0.25 – 3 мм / об.

Количество ступеней метрической резьбы 17

Количество ступеней дюймовой резьбы 8-48 tpi

Количество ступеней дюймовой резьбы 17

Механическая подача 0,04 – 0,3 мм/об

Количество ступеней механической подачи 4

Максимальное перемещение верхних салазок 70 мм

Потребляемая мощность 370 Вт

Используемое питание 1 / N/ PE AC / 400 В. 50 Гц.

Габариты (длинна Х ширина Х высота) 1160 Х 560 Х 420 мм.

Масса 130 кг.

3.2

3.3 Основные узлы и детали оборудования (см. рис. 2).

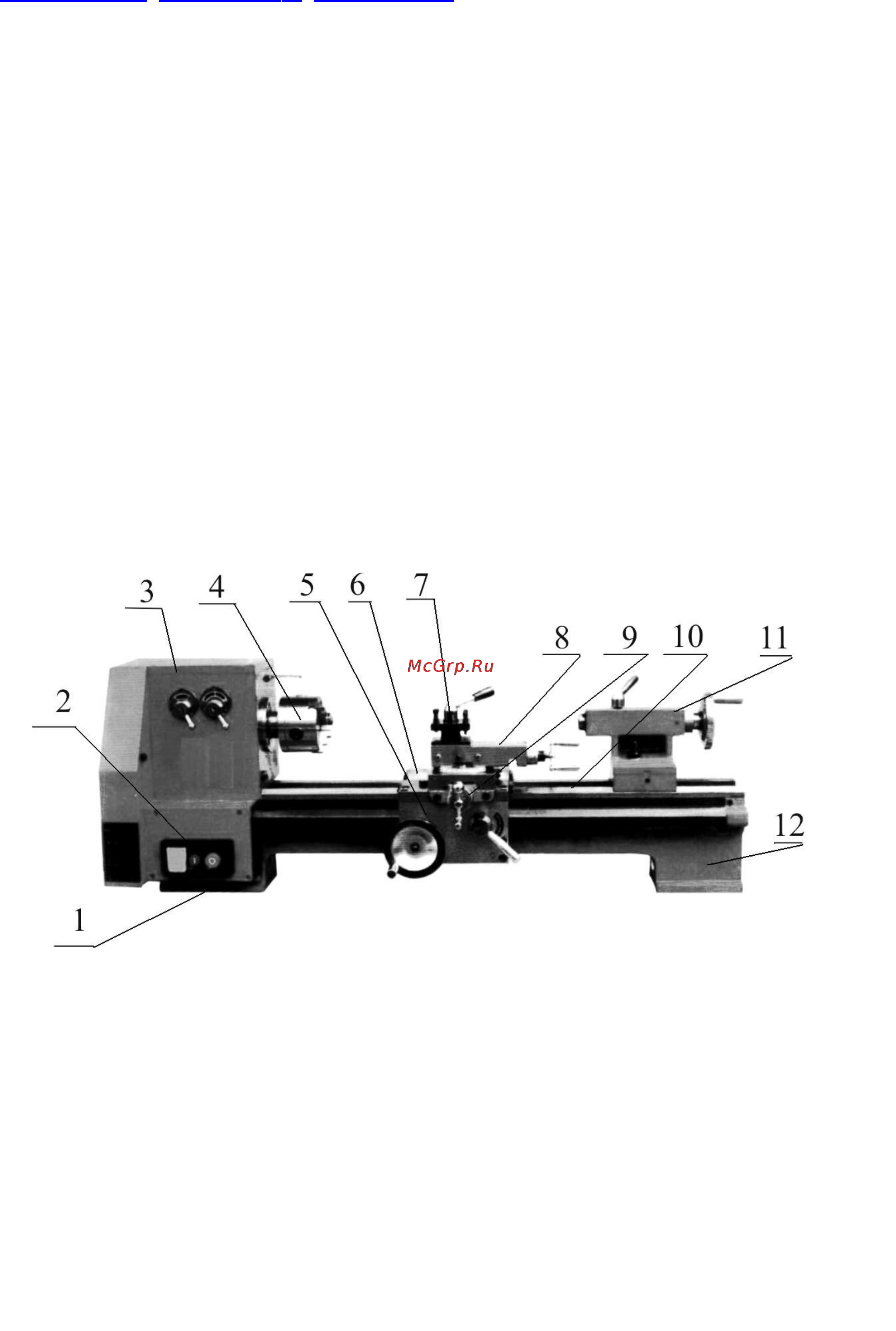

Рисунок 2.

1. Основание

2. Электрический блок управления

3. Шпиндельная бабка

4. Зажимной патрон

5. Фартук

6. Каретка суппорта

7. Резцедержатель

8. Верхние салазки

9. Поперечные салазки

10.Направляющие станины

11.Задняя бабка

12.Станина

Подставка (поставляется

отдельно)

Поддон (поставляется с

подставкой)
