зажимной болт 2, поверните стол на необходимый угол по шкале 3

относительно риски 4. Затяните зажимной болт 2.

Для поворота стола относительно стойки (поворот до 360

) ослабьте

зажимной болт 1, поверните стол. Зажмите болт 1.

Для вертикального перемещения стола ослабьте зажимной болт 1. Вращая

ручку 5, переместите стол. Затяните болт 1. (Рис.13).

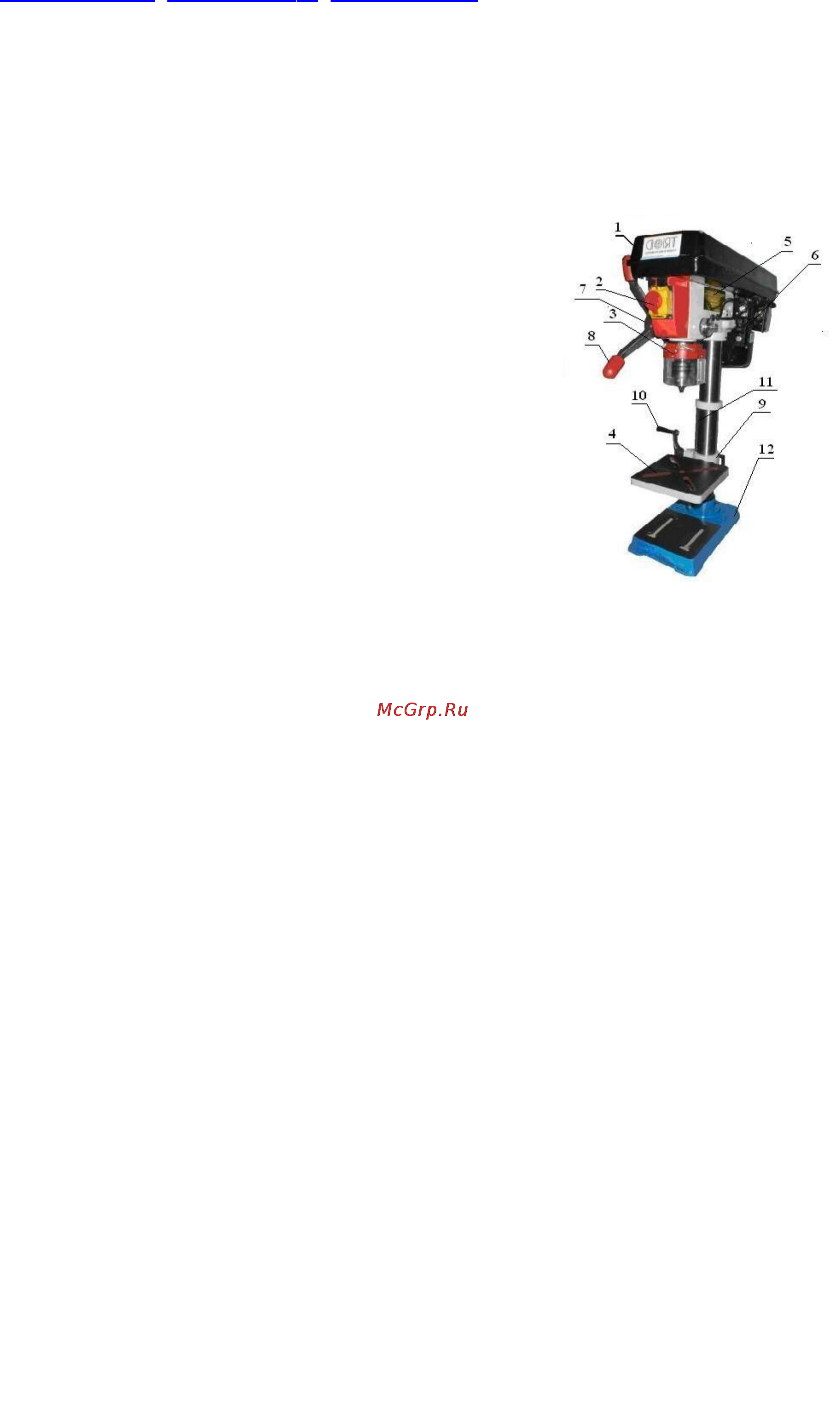

6.2 Работа на оборудовании.

1. Кожух ремённой передачи

2. Аварийный выключатель

3. Защитный экран

4. Стол

5. Пальцы натяжения ремней

6. Двигатель

7. Вал перемещения пиноли шпинделя

8. Ручка перемещения пиноли шпинделя

9. Кронштейн стола

10.Ручка вертикального перемещения стола

11.Рейка вертикального перемещения стола

12.Основание

Закрепите обрабатываемую заготовку на столе. Установите необходимый

инструмент. Зажмите поворотную цапфу, затяните зажим кронштейна. В

зависимости от твёрдости материала и диаметра отверстия выберете нужные

обороты шпинделя. Включите вращение шпинделя зелёной кнопкой «I» и

ручкой перемещения шпинделя подведите режущий инструмент к

обрабатываемой детали, начните обработку. По окончанию работы уберите

стружку, протрите и смажьте станок. (см. рис.14)

7. Электрооборудование.

7.1 Схема.
