ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail

tri _ d @ me . com, info @ trio - d . ru, www. trio - d .ru

Общая высота (V) 863 мм

Размеры упаковки 670х420х240 мм.

3.2. Уровень шума оборудования

Уровень акустической мощности (А) оборудования (L wa)

L wa =75.0 Дб (А) – Значение измерено с нагрузкой.

L wa =72.7 Дб (А) – Значение измерено без нагрузки.

Уровень шума (А) на рабочем месте (Lр Аeq).

Lр Аeq =74.3 Дб (А) – Значение измерено с нагрузкой.

Lр Аeq =67.4 Дб (А) – Значение измерено без нагрузки.

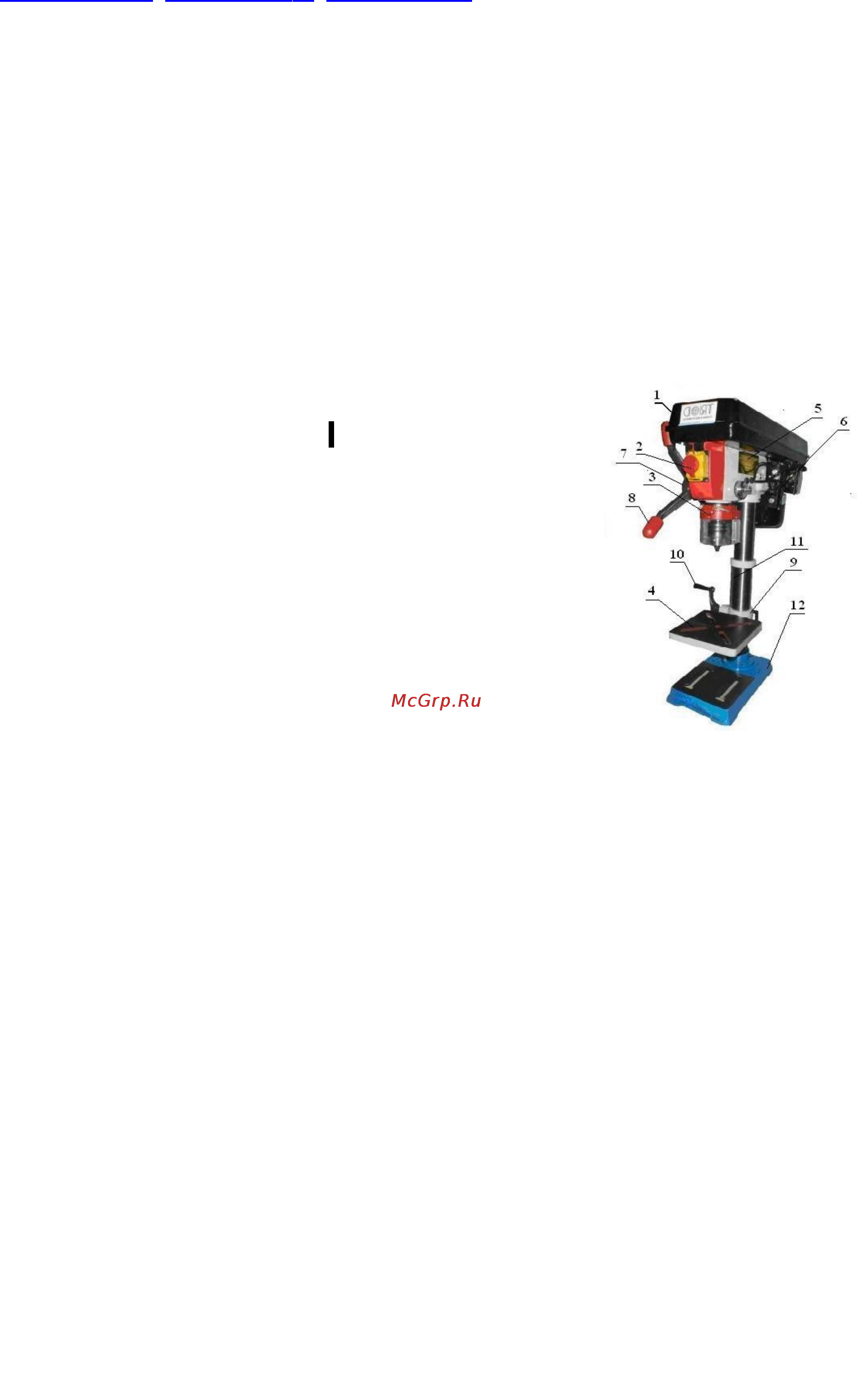

3.3. Узлы и детали оборудования (рис. 3).

1. Кожух ремённой передачи.

2. Электрический блок управления.

3. Защитный экран.

4. Стол.

5. Палец натяжения ремней.

6. Двигатель.

7. Вал перемещения пиноли шпинделя.

8. Ручка перемещения шпинделя.

9. Кронштейн стола.

10. Ручка вертикального перемещения стола.

11. Рейка вертикального перемещения стола.

12. Основание.

Рисунок 3.

3.4. Краткое описание конструкции оборудования (см. рис. 3).

Станок состоит из сверлильной головки, которая установлена на стойке.

Стойка крепится к основанию 12. Вращением ручки 10 через червячную

передачу стол перемещается по рейке установленной на стойке в вертикальном

направлении. Стол 4 закреплен на кронштейне 9. Стол можно поворачивать на

360° в горизонтальной плоскости вокруг стойки и при помощи поворотной

цапфы наклонять под углом до ± 45° по отношению к основной плоскости стола,

что позволяет проводить сверление отверстий под разными углами.

Шпиндельный узел состоит из шпинделя установленного в пиноль. Опорами

шпинделя являются шарикоподшипники. Шпиндель оснащён конусом Мк II, в

который можно вставить патрон на оправке или инструмент с конусом Морзе.

Перемещение шпинделя осуществляется за счет вращения вала 7 при помощи

ручек 10. Привод головки осуществляется от двигателя 6 через ременную
