Astralux 9800 / 9810 [6/79] Детали машины

Содержание

• F cover 1
• Symbol 2
• Инструкции 2
• Меры предосторожности 3
• Предостережения 3
• Предупреждения 3
• Храните эту инструкцию 3
• Детали машины 1 кнопки машины 2 3 жидкокристаллический жк монитор 4 таблица образцов 5 принадлежности 6 стандартные принадлежности 6 подсоединение машины к сети 7 подготовка к шитью 8 4
• Замена иглы 10 подбор игл ткани нити 10 таблица типов лапок 11 намотка шпульки 12 13 установка шпульки 14 заправка верхней нити 15 16 использование нитевдевателя 17 натяжение нити 18 вывод шпульной нити 19 как обрезат ь нить 19 двухуровневый рычаг подъема лапки 20 как поднять и опустить двигатель ткани 20 рабочие кнопки 21 4
• Зигзаг 30 4
• Кнопки выбора 26 4
• Настройка давления лапки 9 замена лапки 9 4
• Полезные навыки 28 4
• Прямые швы и положение иглы 30 4
• Содержание 4
• Трикотажный шов 31 оверлочные швы 32 4
• Вышивание гладью 47 выстегивание 48 сборка 49 50 свободная штопка вышивание и монограммы 51 5
• Зуммерный сигнал 65 замена лампочки 66 техническое обслуживание 67 68 5
• Настройка баланса петли 39 5
• Отображение анимационных 63 5
• Подгибка узкого среза 45 вставка шнура 46 5
• Применение универсальной ланки 32 потайной бельевой шов 33 пришивание пуговиц 34 изготовление петель для пуговиц 35 37 изготовление петель для пуговиц 38 5
• Содержание 5
• Удлинение 56 зеркальное отражение 57 двойная игла 58 память 59 5
• Устранение неисправностей 69 70 справочная таблица быстрой настройки ширины и длины швов выбора лапок и функций 71 73 5
• Шагающая лапка 53 мережка 54 пэтчворк 54 фестончатый шов 55 5
• Шов петелька 40 штопка 41 42 вставка молнии 43 5
• Детали машины 6
• Оо оо 6
• Опки машины 7
• Опки машины 8
• Некристаллический жк монитор 9
• Сошро 10
• Таблица образцов 10
• Уо080111м 10
• В направлении стрелок показаны три места хранения принадлежностей а ь с 11
• Принадлежности 11
• Стандартные принадлежности 11
• Важно 12
• Внимание перед установкой и заменой запчастей и когда машина не используется отключайте ее от сети сетевой тумблер в положение о 12
• Подсоединение машины к сети 12
• Внимание 13
• Внимание установка рычага настройки максимальную скорость работы машины 13
• Ограничение скорости ограничивает 13
• Подготовка к шитью 13
• Амена лапки 14
• Настройка давления лапки 14
• Внимание в основном тонкие нитки и иголки используются для шитья тонких тканей а 15
• Внимание перед установкой и заменой запчастей и когда машина не используется отключайте ее от сети сетевой тумблер в положение о 15
• Всегда проверяйте размер иглы и нити на кусочке ткани которые будут 15
• Использоваться для шитья 15
• Используйте одну нить для катушки и шпульки 15
• Подбор игл ткани нити 15
• Толстые для тяжелых тканей 15
• Двойная игла предлагается для некоторых швов для творческой работы 16
• Таблица типов лапок 16
• Внимание когда переключатель намотки шпульки находится в левой стороне в 18
• Намотка шпульки 18
• Положении намотки машина не шьет и маховое колесо не крутится чтобы начать шить сдвиньте шпиндель в правую сторону в позицию шитья 18
• Внимание при выполнении любой из 19
• Вышеперечисленных операций 19
• Поверните выключатель в положение о выключено 19
• Установка шпульки 19
• Примечание эта очень простая процедура но очень важно выполнить ее правильно чтобы не возникло проблем в процессе шитья 20
• Заправка верхней нити 21
• Внимание при выполнении любой из 22
• Вышеперечисленных операций 22
• Использование нитевдевателя 22
• Поверните сетевой тумблер в 22
• Положение о выключено 22
• Натяжение нити 23
• Оооос 23
• Шшк 23
• Вывод шпульной нити 24
• Как обрезать нить 24
• Двухуровневый рычаг подъема лапки 25
• Как поднять и опустить двигатель ткани 25
• Кнопка реверса 26
• Кнопка старт стоп 26
• Кнопка установки иглы вверх вниз кнопка автоблокирования 26
• Рабочие кнопки 26
• Рабочие кнопки 27
• Кнопка выбора режима 28
• Кнопка двойной иглы 28
• Кнопка зеркального отражения 28
• Кнопка регулировки длины стежка 28
• Кнопка регулировки ширины стежка 28
• Кнопка удлинения 28
• Рабочие кнопки 28
• Рабочие кнопки 29
• Рабочие кнопки 30
• Кнопка выбора прямого образца и номера 31
• Кнопка памяти 31
• Кнопка редактирования 31
• Кнопка удаления 31
• Опки выбора 31
• Опки выбора 32
• Примечание в памяти нельзя 32
• Сохранить образцы прямого режима и петли 32
• Лезные навыки 33
• Лезные навыки 34
• Зигзаг 35
• Прямые швы и положение иглы 35
• Трикотажный шов 36
• Обратите внимание перед тем как прошить потайной шов 38
• Попрактикуйтсь и проверьте как он получается 38
• Потайной бельевой шов 38
• Пришивание пуговиц 39
• Ii ii ii 40
• И ь и 40
• Изготовление петель для пуговиц 40
• П п и у 40
• Изготовление петель для пуговиц 41
• Для изготовления петли 42
• Жк монитора появится анимация с предупреждением поднять рычаг 42
• Изготовление петель для пуговиц 42
• Изготовления петли на экране 42
• Ооо 42
• Примечание по завершении 42
• Изготовление петель для пуговиц 43
• Подкладываете прокладочный материал 43
• Примечание предполагается что вы с изнаночной стороны ткани 43
• Настройка баланса петли 44
• Примечание если использовать 45
• Тонкую иглу шов может получиться неравномерным в этом случае прошейте петельку сверху еще раз 45
• Шов петелька 45
• Штопка 46
• Для изготовления петли 47
• Нажимайте на нее спереди иначе не будет соблюден правильный размер штопки 47
• Петли или штопки на жк мониторе будет отображаться анимация с 47
• Предупреждением опустить рычаг 47
• Примечание опуская лапку не 47
• Примечание при выборе образца 47
• Штопка 47
• Авка молнии 48
• Внимание лапку для молнии используется только с прямострочным швом и 48
• Положением иглы в центре иначе игла будет ударять лапку и сломается 48
• Авка молнии 49
• Подгибка узкого среза 50
• Авка шнура 51
• Вышивание гладью 52
• Примечание при шитье очень 52
• Тонких тканей предполагается что с изнаночной стороны вы кладете прокладочную ткань 52
• Выстегивание 53
• Лапку и выполнить сборку вручную уменьшив натяжение до значения 54
• Меньшего 2 и вытянув нижнюю 54
• Нить для сборки материала 54
• Примечание для сборки можно 54
• Сборка 54
• Также использовать универсальную 54
• Орка 55
• Движение ткани контролируется оператором швеёй при этом необходимо 56
• Координировать скорость шитья и движение ткани 56
• Примечание свободная штопка выполняется без подачи материала машиной 56
• Штопка вышивание и монограммы 56
• Ободная штопка вышивание и монограммы 57
• Пяльцы не поставляются в комплекте с машиной 57
• Обратите внимание всегда старайтесь шить сначала без шагающей лапки используйте ее только в случае необходимости 58
• Шагающая лапка 58
• Пэтчворк 59
• Режка 59
• Ончатыи шов 60
• Удлинение 61
• Для образцов 16 29 зеркальное отражение не допускается зеркально отраженные образцы можно комбинировать с другими образцами 62
• Зеркальное отражение 62
• Примечание 62
• Внимание используйте только 63
• Двойная игла 63
• Двойную иглу номер 006020008 63
• Иглой всегда шейте медленно чтобы обеспечить хорошее качество шитья 63
• Использование игл других типов 63
• Использовать нитки разных цветов 63
• Используйте погнутые иглы они 63
• Лапку т независимо от типа выполняемого шитья 63
• Легко ломаются ими можно 63
• Может привести к их изгибу или к повреждению машины никогда не 63
• Нитки для двух игл имели один и тот же номер при этом можно 63
• Пораниться и повредить машину 63
• Примечание при работе с двойными иглами используйте 63
• Примечание при шитье двойной 63
• Примечание проверьте чтобы две 63
• Данная машина имеет 4 модуля памяти и каждый модуль может включать до 64
• Использовать совместно при этом индикатор будет показывать выбранную группу 64
• Мять 64
• Образцов швов 64
• Образцы 16 29 нельзя сохранять в памяти в блоках памяти можно редактировать такие установки как длина стежка 64
• Примечание несколько образцов из режимов зл можно объединить и 64
• Ширина стежка удлинение зеркальное отражение и автоблокирование 64
• Внимание если не нажать кнопку еще раз 65
• Мять 65
• По завершении процедуры выбора выбранный образец будет удален из модуля памяти 65
• Примечание когда в памяти машины будет 65
• Сохранено 20 образцов машина даст сигнал 65
• Память 66
• Примечание длину и ширину стежка удлинение зеркальное отражение и автоблокирование можно менять вручную 66
• Мять 67
• Образцом машина начнет шить с этого образца 67
• Примечание если курсор находится на свободной позиции в конце машина начнет шить с первого образца если курсор находится под каким либо 67
• Отображение анимационных 68
• Внимание во время шитья если нить застряла в челноке и игла не двигается а 69
• Вы продолжаете нажимать на педаль переключатель безопасности полностью остановит машину для ее повторного запуска необходимо отключить ее от сети сетевым тумблером а затем включить в сеть снова 69
• Отображение анимационных 69
• Примечание если проблема не решена обращайтесь к местному дилеру 69
• Зуммерный сигнал 70
• Внимание отсоедините машину от питания выдернув штепсель из розетки и 71
• Замена лампочки 71
• Подождите пока лампочка остынет 71
• Примите во внимание 71
• Внимание перед проведением технического обслуживания машины отключите 72
• Внимание перед чисткой экрана и поверхности машины отключите машину от сети сетевым тумблером в противном случае можно получить поражение 72
• Машину от сети сетевым тумблером 72
• Электрическим током 72
• Техническое обслуживание 73
• Устранение неисправностей 74
• Устранение неисправностей 75
• 5 0 0 1 о 76
• Алл 76
• Справочная таблица быстрой настройки ширины и длины швов выбора лапок и функций 76
• Т р к 1 76
• Справочная таблица быстрой настройки ширины и длины швов выбора лапок и функций 77
• Справочная таблица быстрой настройки ширины и длины швов выбора лапок и функций 78
• B cover 79

Похожие устройства

• Sharp XL-HP404HR Инструкция по эксплуатации
• Sharp XL-DV60HR Инструкция по эксплуатации
• Astralux 9720 Инструкция по эксплуатации
• Sharp XL-DV50HR Инструкция по эксплуатации
• Sharp XL-DV444WR Инструкция по эксплуатации
• Astralux 9500 Инструкция по эксплуатации
• Sharp XL-55WR Инструкция по эксплуатации
• Astralux 9300 Инструкция по эксплуатации
• Sharp XL-35WR Инструкция по эксплуатации
• Astralux 7300, 7200, 7100, SE Инструкция по эксплуатации
• Sharp XL-3500WR Инструкция по эксплуатации
• Sharp XL-3000WR Инструкция по эксплуатации
• Sharp XL-1500WR Инструкция по эксплуатации
• Hitachi UB18DL Инструкция по эксплуатации
• Garmin Dakota 10 20 Инструкция по эксплуатации
• Sharp XL-1000WR Инструкция по эксплуатации
• Hitachi UB 18 D Инструкция по эксплуатации
• Garmin Edge 205/305 Инструкция по эксплуатации
• Sharp WF-2100WR Инструкция по эксплуатации
• Garmin Edge 500 Инструкция по эксплуатации

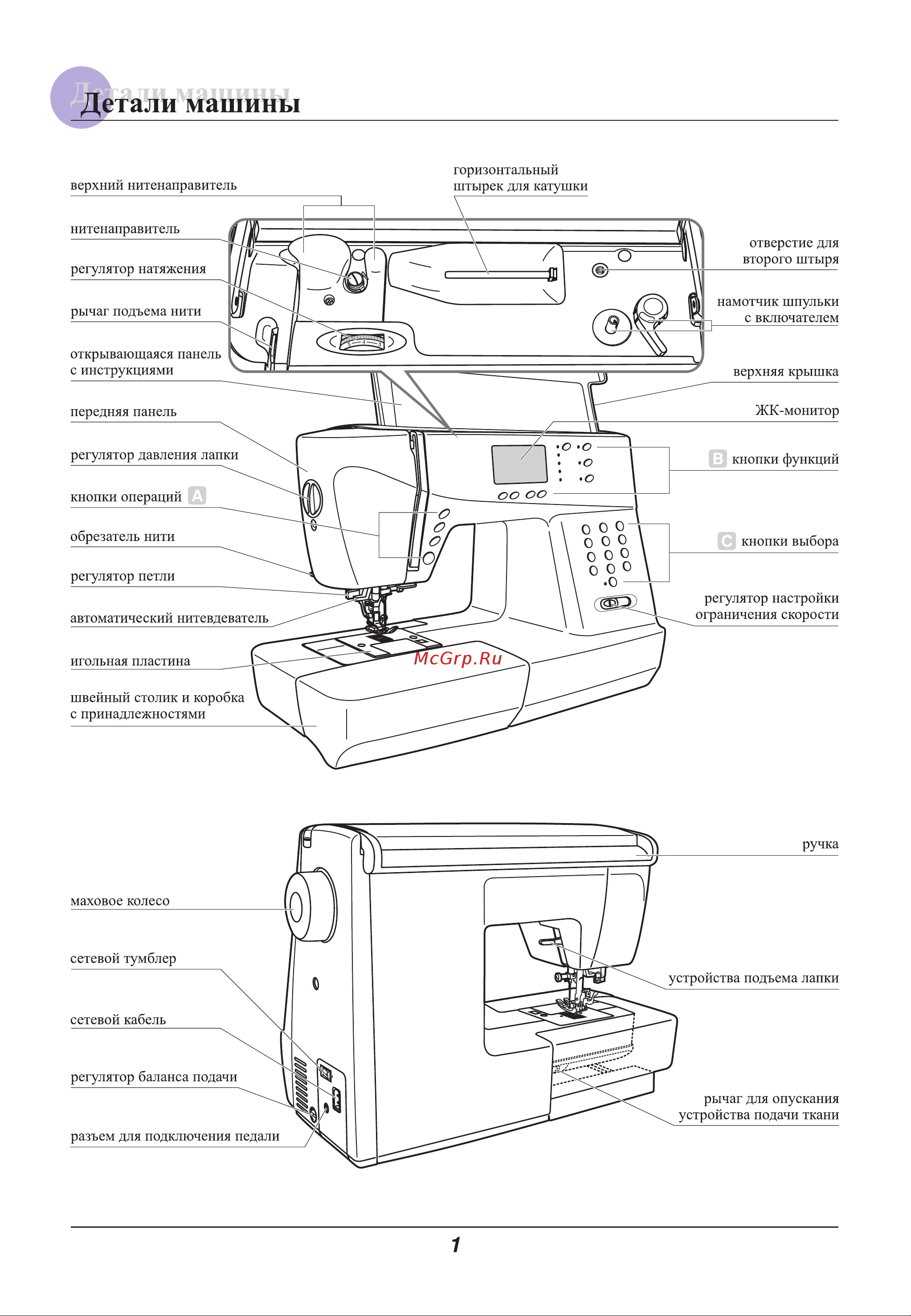

Детали машины горизонтальный штырек для катушки верхний нитенаправитель нитенаправитель отверстие для второго штыря регулятор натяжения намотчик шпульки с включателем рычаг подъема нити открывающаяся панель с инструкциями верхняя крышка ЖК монитор передняя панель о регулятор давления лапки о о кнопки функций оо оо кнопки операций о о обрезатель нити ООс В кнопки выбора регулятор петли регулятор настройки ограничения скорости автоматический нитевдеватель игольная пластина швейный столик и коробка с принадлежностями маховое колесо ж ручка сетевой тумблер устройства подъема лапки сетевой кабель регулятор баланса подачи рычаг для опускания устройства подачи ткани разъем для подключения педали 1
