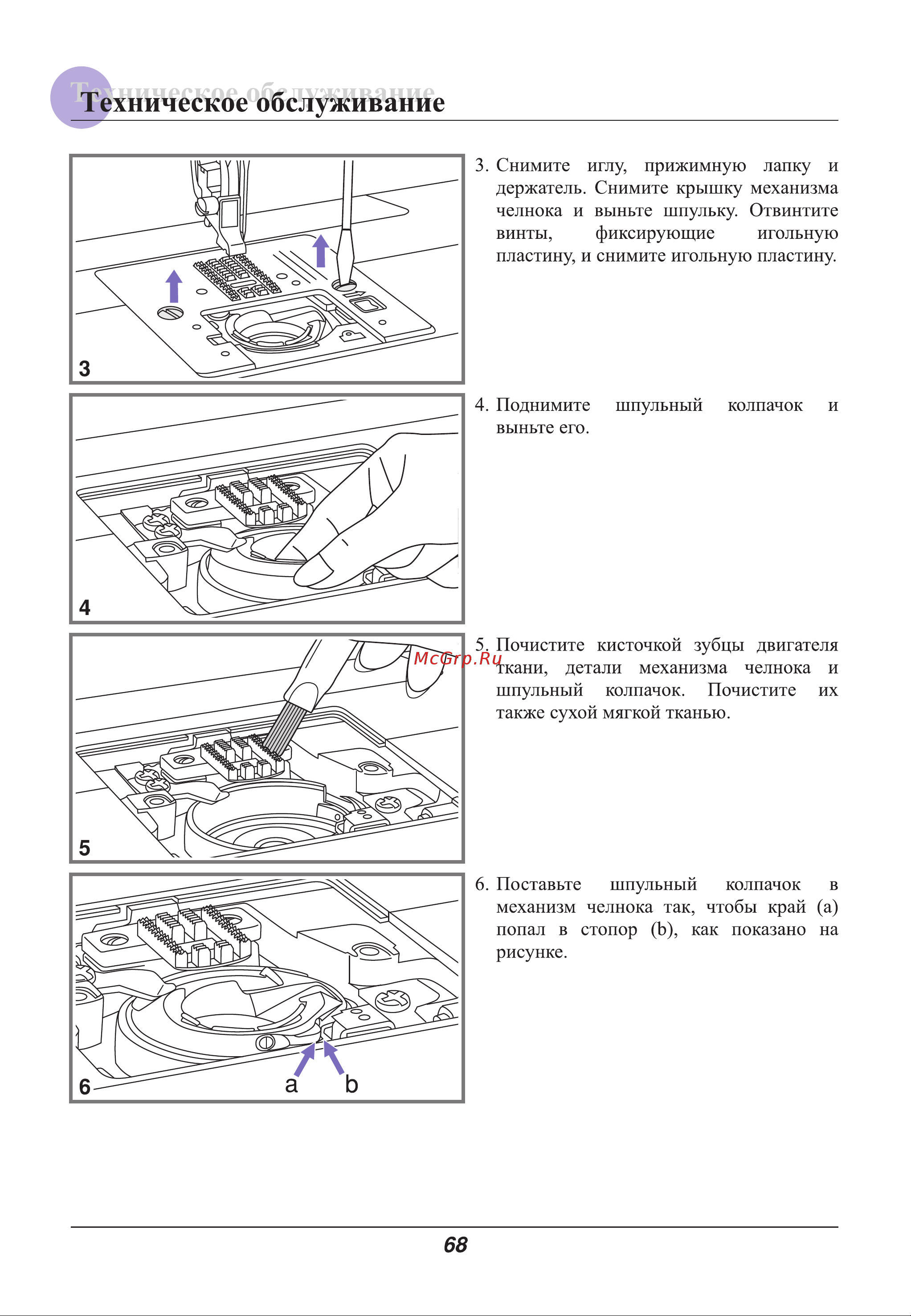

Техническое обслуживание 68 3 Снимите иглу прижимную лапку и держатель Снимите крышку механизма челнока и выньте шпульку Отвинтите винты фиксирующие игольную пластину и снимите игольную пластину 4 Поднимите выньте его 5 Почистите кисточкой зубцы двигателя ткани детали механизма челнока и шпульный колпачок Почистите их также сухой мягкой тканью 6 Поставьте шпульный колпачок механизм челнока так чтобы край попал в стопор Ь как показано рисунке шпульный колпачок и в а на
