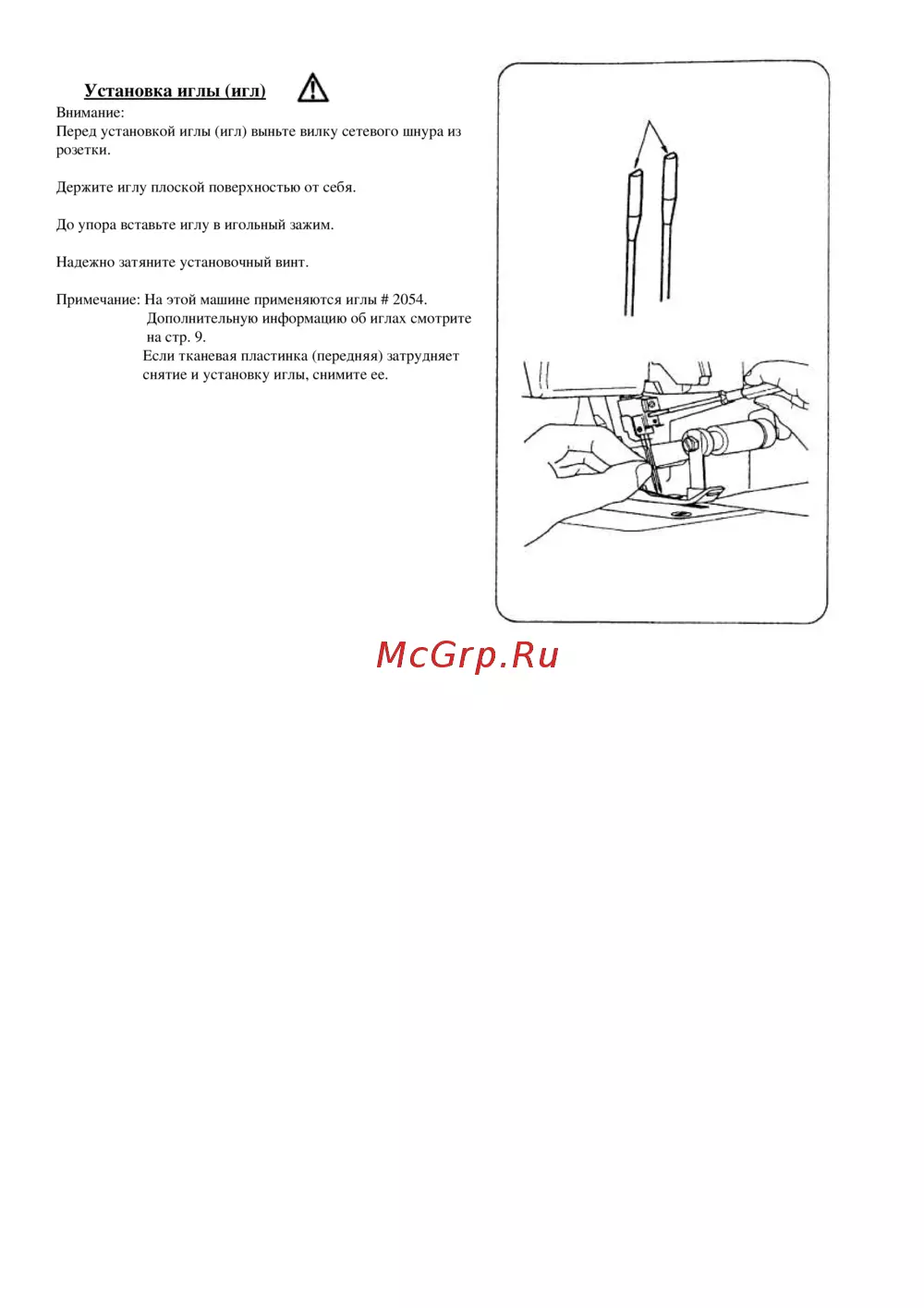

Установка иглы (игл)
Внимание:
Перед установкой иглы (игл) выньте вилку сетевого шнура из
розетки.
Держите иглу плоской поверхностью от себя.
До упора вставьте иглу в игольный зажим.
Надежно затяните установочный винт.
Примечание: На этой машине применяются иглы # 2054.
Дополнительную информацию об иглах смотрите
на стр. 9.
Если тканевая пластинка (передняя) затрудняет
снятие и установку иглы, снимите ее.
