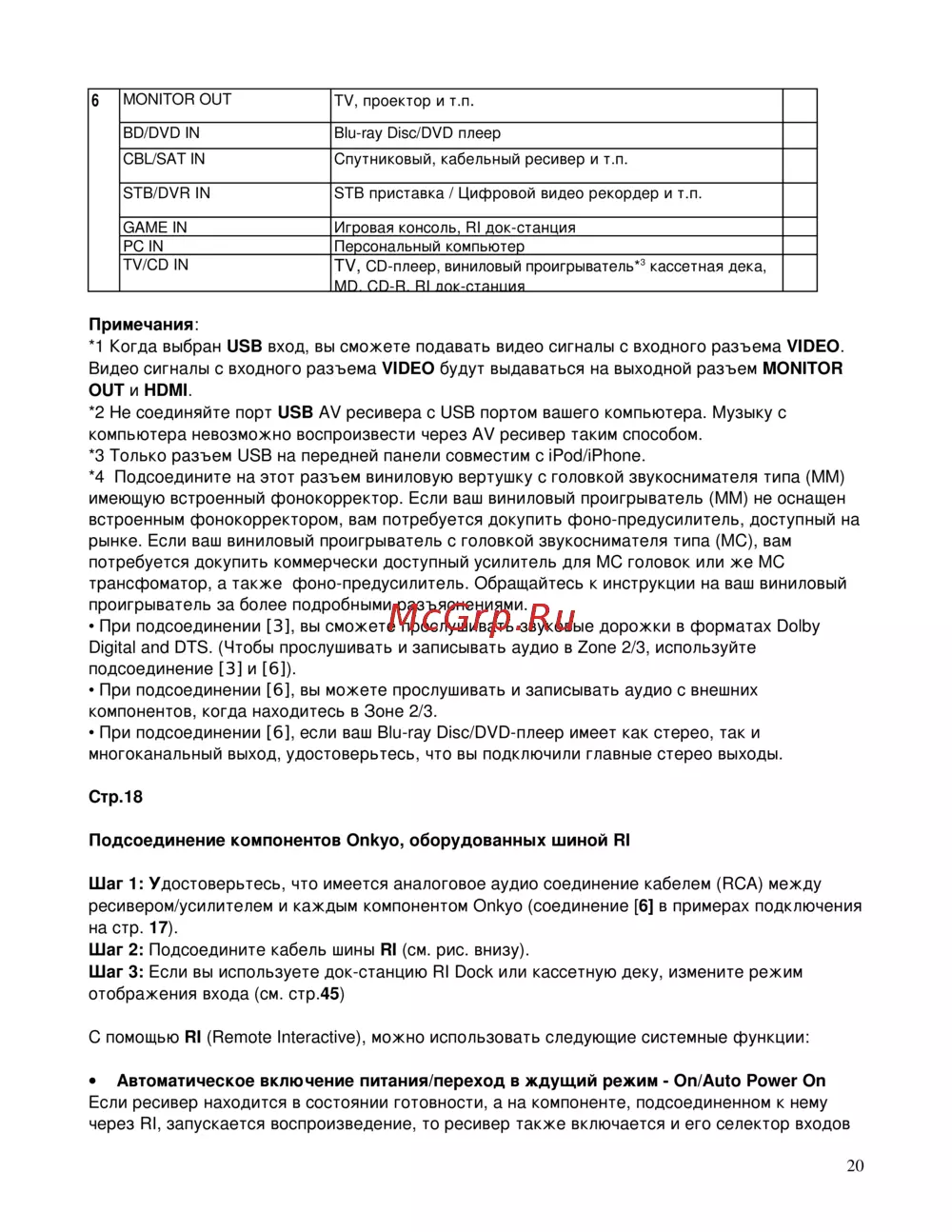

6
MONITOR OUT
TV, проектор и т.п.
BD/DVD IN Blu-ray Disc/DVD плеер
CBL/SAT IN Спутниковый, кабельный ресивер и т.п.
STB/DVR IN STB приставка / Цифровой видео рекордер и т.п.
GAME IN
Игровая консоль, RI док-станция
PC IN
Персональный компьютер
TV/CD IN
TV, CD-плеер, виниловый проигрыватель*
3
кассетная дека,
MD, CD-R, RI док-станция
Примечания:
*1 Когда выбран USB вход, вы сможете подавать видео сигналы с входного разъема VIDEO.
Видео сигналы с входного разъема VIDEO будут выдаваться на выходной разъем MONITOR
OUT и HDMI.
*2 Не соединяйте порт USB AV ресивера с USB портом вашего компьютера. Музыку с
компьютера невозможно воспроизвести через AV ресивер таким способом.
*3 Только разъем USB на передней панели совместим с iPod/iPhone.
*4 Подсоедините на этот разъем виниловую вертушку с головкой звукоснимателя типа (MM)
имеющую встроенный фонокорректор. Если ваш виниловый проигрыватель (MM) не оснащен
встроенным фонокорректором, вам потребуется докупить фоно-предусилитель, доступный на
рынке. Если ваш виниловый проигрыватель с головкой звукоснимателя типа (MC), вам
потребуется докупить коммерчески доступный усилитель для MC головок или же MC
трансфоматор, а также фоно-предусилитель. Обращайтесь к инструкции на ваш виниловый
проигрыватель за более подробными разъяснениями.
• При подсоединении [3], вы сможете прослушивать звуковые дорожки в форматах Dolby
Digital and DTS. (Чтобы прослушивать и записывать аудио в Zone 2/3, используйте
подсоединение [3] и [6]).
• При подсоединении [6], вы можете прослушивать и записывать аудио с внешних
компонентов, когда находитесь в Зоне 2/3.
• При подсоединении [6], если ваш Blu-ray Disc/DVD-плеер имеет как стерео, так и
многоканальный выход, удостоверьтесь, что вы подключили главные стерео выходы.
Стр.18
Подсоединение компонентов Onkyo, оборудованных шиной RI
Шаг 1: Удостоверьтесь, что имеется аналоговое аудио соединение кабелем (RCA) между
ресивером/усилителем и каждым компонентом Onkyo (соединение [6] в примерах подключения
на стр. 17).
Шаг 2: Подсоедините кабель шины RI (см. рис. внизу).
Шаг 3: Если вы используете док-станцию RI Dock или кассетную деку, измените режим
отображения входа (см. стр.45)
С помощью RI (Remote Interactive), можно использовать следующие системные функции:
Автоматическое включение питания/переход в ждущий режим - On/Auto Power On
Если ресивер находится в состоянии готовности, а на компоненте, подсоединенном к нему
через RI, запускается воспроизведение, то ресивер также включается и его селектор входов
20
