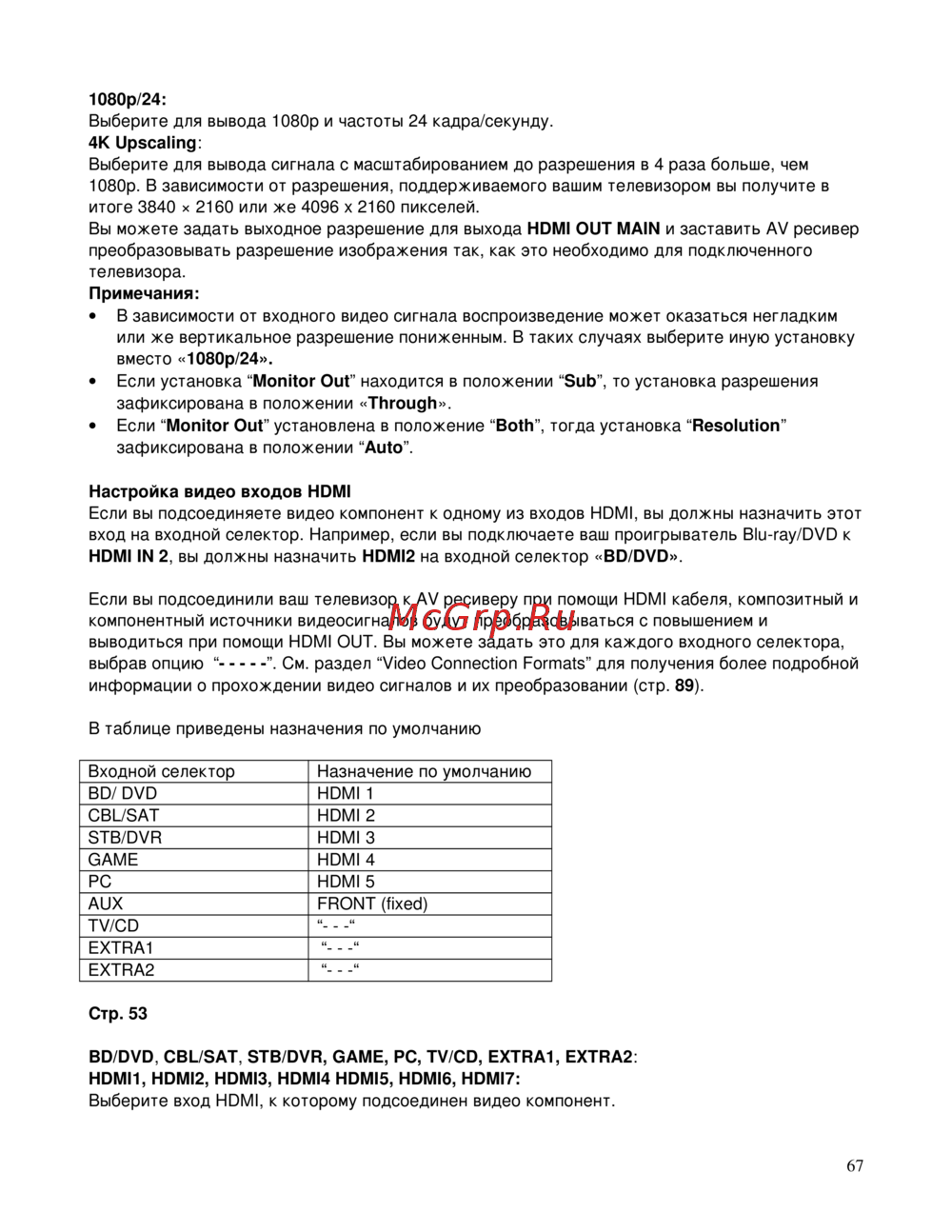

1080p/24:
Выберите для вывода 1080p и частоты 24 кадра/секунду.
4K Upscaling:
Выберите для вывода сигнала с масштабированием до разрешения в 4 раза больше, чем
1080p. В зависимости от разрешения, поддерживаемого вашим телевизором вы получите в
итоге 3840 × 2160 или же 4096 х 2160 пикселей.
Вы можете задать выходное разрешение для выхода HDMI OUT MAIN и заставить AV ресивер
преобразовывать разрешение изображения так, как это необходимо для подключенного
телевизора.
Примечания:
В зависимости от входного видео сигнала воспроизведение может оказаться негладким
или же вертикальное разрешение пониженным. В таких случаях выберите иную установку
вместо «1080p/24».
Если установка “Monitor Out” находится в положении “Sub”, то установка разрешения
зафиксирована в положении «Through».
Если “Monitor Out” установлена в положение “Both”, тогда установка “Resolution”
зафиксирована в положении “Auto”.
Настройка видео входов HDMI
Если вы подсоединяете видео компонент к одному из входов HDMI, вы должны назначить этот
вход на входной селектор. Например, если вы подключаете ваш проигрыватель Blu-ray/DVD к
HDMI IN 2, вы должны назначить HDMI2 на входной селектор «BD/DVD».
Если вы подсоединили ваш телевизор к AV ресиверу при помощи HDMI кабеля, композитный и
компонентный источники видеосигналов будут преобразовываться с повышением и
выводиться при помощи HDMI OUT. Вы можете задать это для каждого входного селектора,
выбрав опцию “- - - - -”. См. раздел “Video Connection Formats” для получения более подробной
информации о прохождении видео сигналов и их преобразовании (стр. 89).
В таблице приведены назначения по умолчанию
Входной селектор Назначение по умолчанию
BD/ DVD HDMI 1
CBL/SAT HDMI 2
STB/DVR HDMI 3
GAME HDMI 4
PC HDMI 5
AUX FRONT (fixed)
TV/CD “- - -“
EXTRA1 “- - -“
EXTRA2 “- - -“
Стр. 53
BD/DVD, CBL/SAT, STB/DVR, GAME, PC, TV/CD, EXTRA1, EXTRA2:
HDMI1, HDMI2, HDMI3, HDMI4 HDMI5, HDMI6, HDMI7:
Выберите вход HDMI, к которому подсоединен видео компонент.
