IN1: Выберите компонентный вход, на который подключено видео устройство.
- - -: Выдает видеосигналы с композитного источника посредством HDMI OUT с помощью
повышающего преобразования и вывода.
Совет
• “EXTRA1” и “EXTRA2” могут быть выбраны как входные источники в подменю “Input” меню
“Quick Setup” (стр. 47).
Примечания:
• Когда композитный и компонентный видео источники преобразуются для выдачи на
выход HDMI OUT SUB, то только сигналы с разрешением 480i/576i поступают на выход и
разрешение остается тем же самым, если ваш телевизор не поддерживает это разрешение,
изображения на экране не будет (стр. 91).
Селектор «AUX» зафиксирован в опции "----".

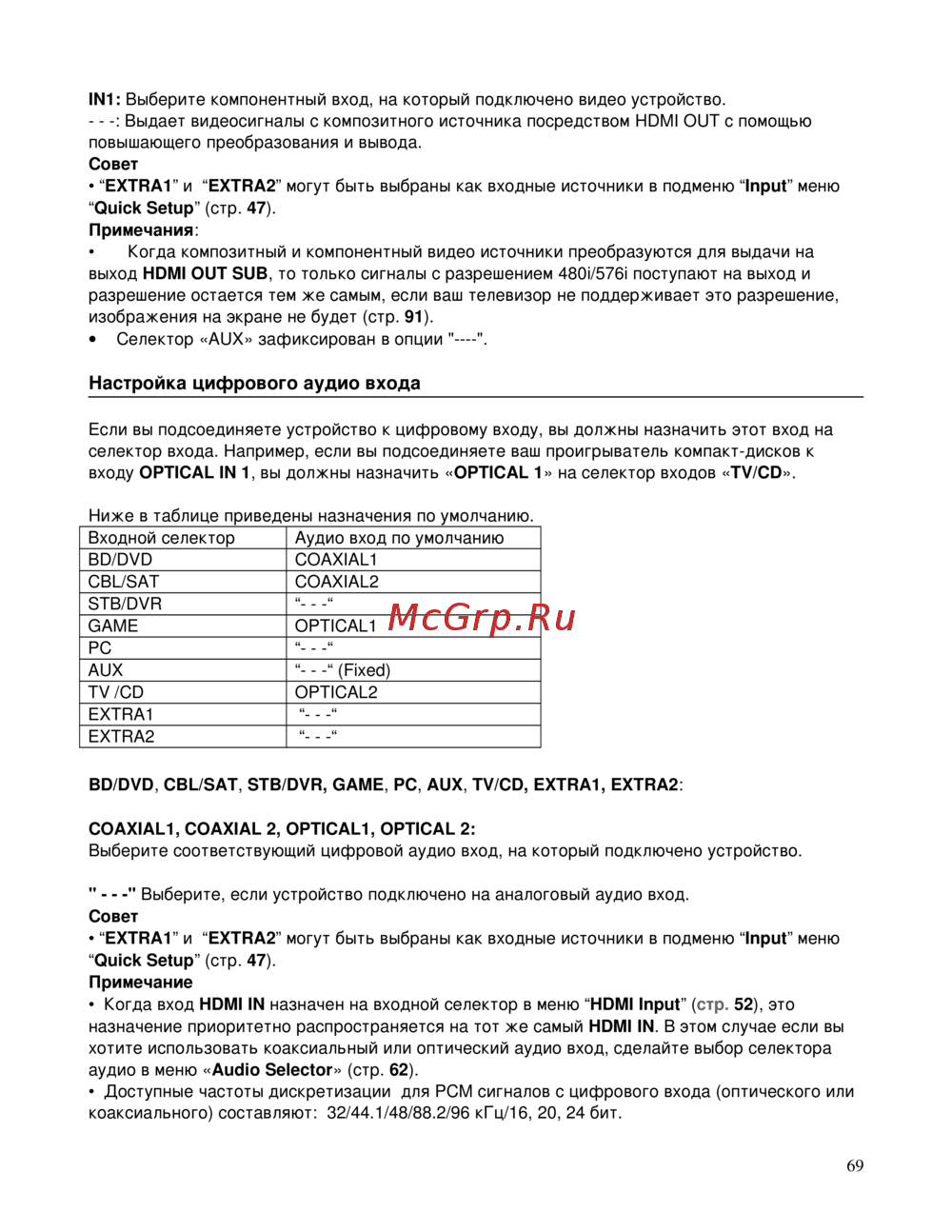

Настройка цифрового аудио входа
Если вы подсоединяете устройство к цифровому входу, вы должны назначить этот вход на
селектор входа. Например, если вы подсоединяете ваш проигрыватель компакт-дисков к
входу OPTICAL IN 1, вы должны назначить «OPTICAL 1» на селектор входов «TV/CD».
Ниже в таблице приведены назначения по умолчанию.
Входной селектор Аудио вход по умолчанию
BD/DVD COAXIAL1
CBL/SAT COAXIAL2
STB/DVR “- - -“
GAME OPTICAL1
PC “- - -“
AUX “- - -“ (Fixed)
TV /CD OPTICAL2
EXTRA1 “- - -“
EXTRA2 “- - -“
BD/DVD, CBL/SAT, STB/DVR, GAME, PC, AUX, TV/CD, EXTRA1, EXTRA2:
COAXIAL1, COAXIAL 2, OPTICAL1, OPTICAL 2:
Выберите соответствующий цифровой аудио вход, на который подключено устройство.
" - - -" Выберите, если устройство подключено на аналоговый аудио вход.
Совет
• “EXTRA1” и “EXTRA2” могут быть выбраны как входные источники в подменю “Input” меню
“Quick Setup” (стр. 47).
Примечание
• Когда вход HDMI IN назначен на входной селектор в меню “HDMI Input” (стр. 52), это
назначение приоритетно распространяется на тот же самый HDMI IN. В этом случае если вы
хотите использовать коаксиальный или оптический аудио вход, сделайте выбор селектора
аудио в меню «Audio Selector» (стр. 62).
• Доступные частоты дискретизации для PCM сигналов с цифрового входа (оптического или
коаксиального) составляют: 32/44.1/48/88.2/96 кГц/16, 20, 24 бит.
69
