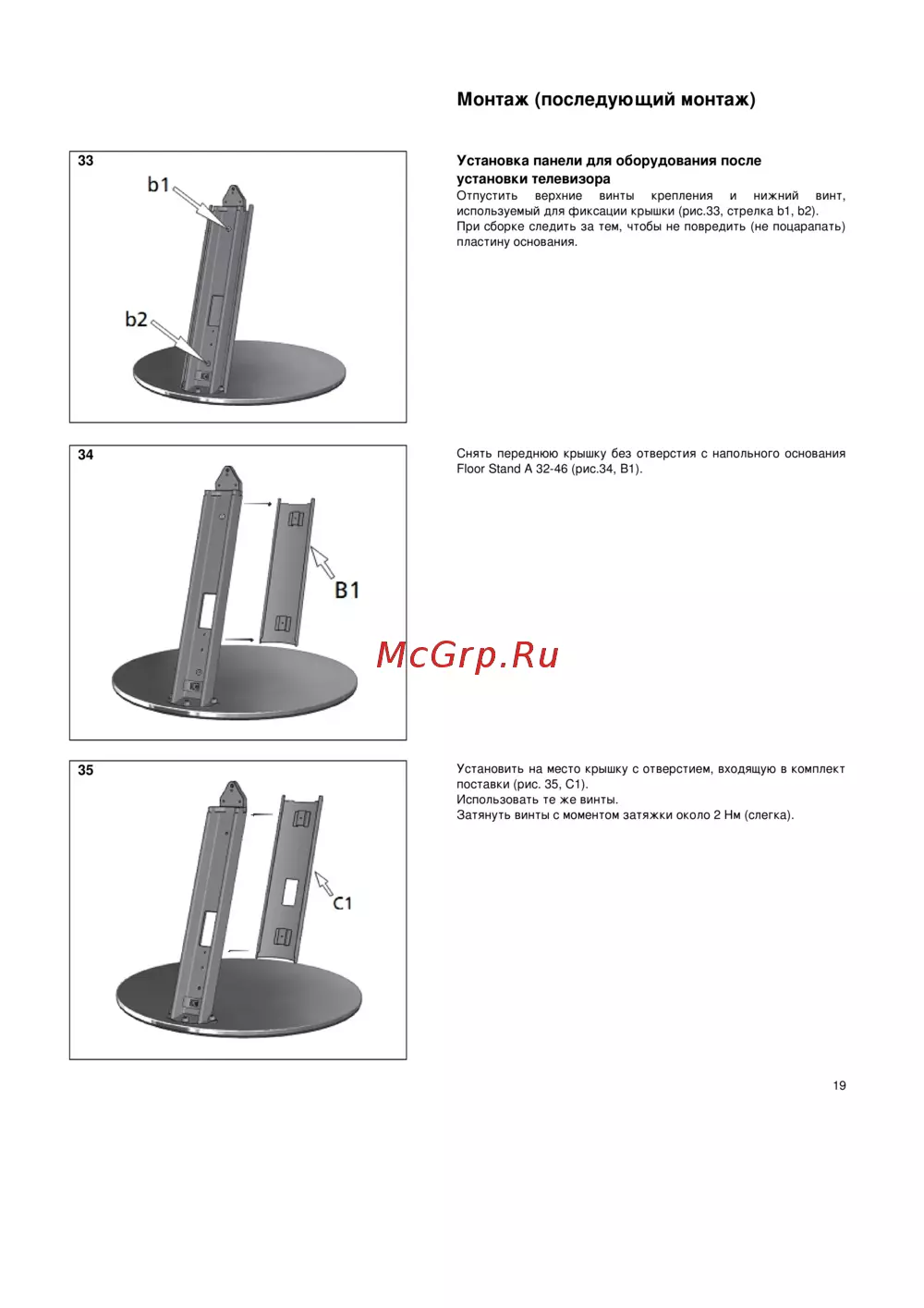

Монтаж (последующий монтаж)
33 Установка панели для оборудования после
установки телевизора

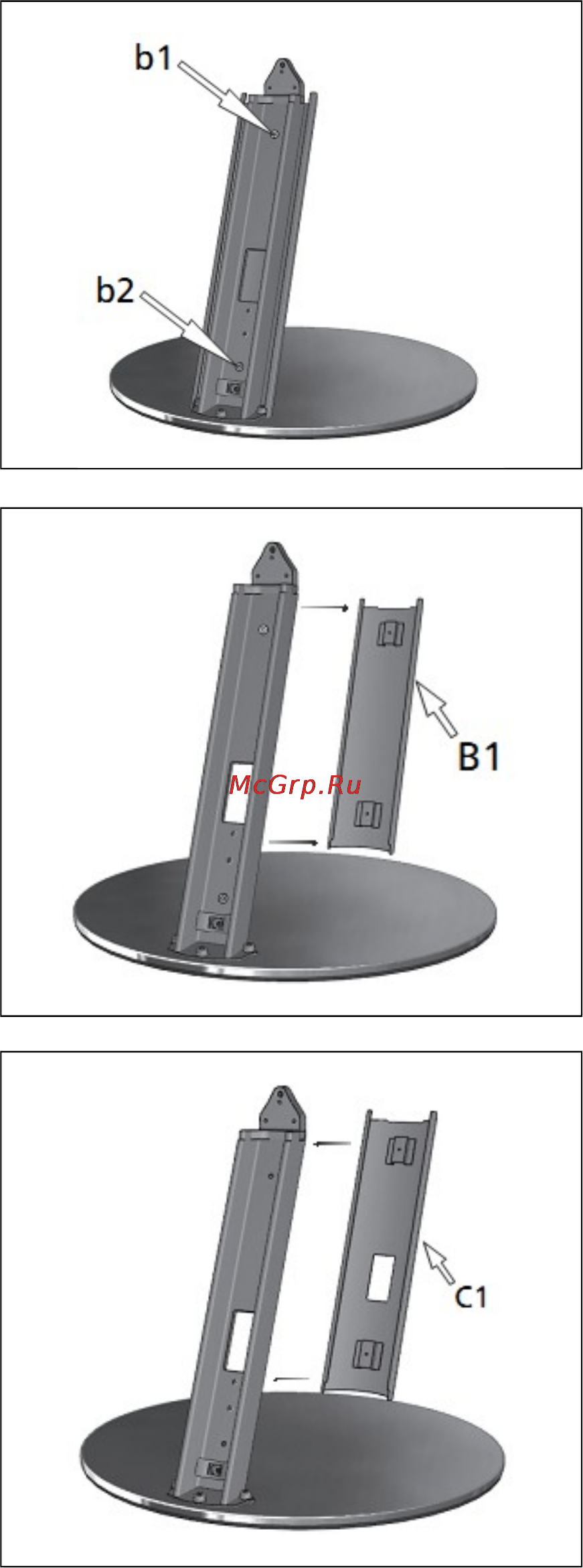

Отпустить верхние винты крепления и нижний винт,
используемый для фиксации крышки (рис.33, стрелка b1, b2).
При сборке следить за тем, чтобы не повредить (не поцарапать)
пластину основания.
34
Снять переднюю крышку без отверстия с напольного основания
Floor Stand A 32-46 (рис.34, B1).
35
Установить на место крышку с отверстием, входящую в комплект
поставки (рис. 35, C1).
Использовать те же винты.
Затянуть винты с моментом затяжки около 2 Нм (слегка).
19
