Loewe 70996B00 [8/20] Монтаж

Монтаж

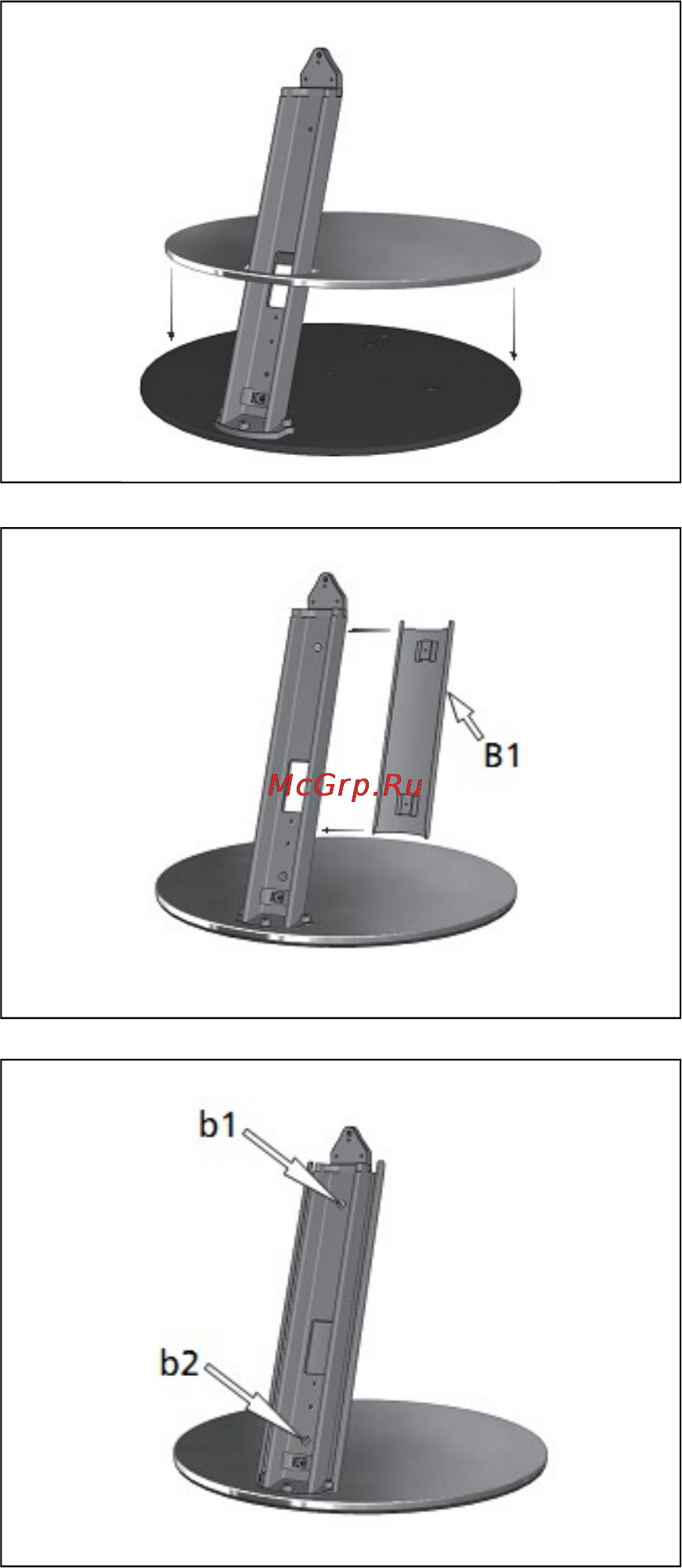

8 Панель, нижняя и верхняя часть кронштейна

На верхней части пластины основания предусмотрены полоски

адгезивной плёнки. Они используются для крепления

алюминиевой крышки к пластине основания подставки Floor

Stand A 32-46. Прежде всего необходимо снять обратную

сторону полосок адгезивной плёнки. Взять алюминиевую крышку

и аккуратно установить её вниз на кронштейн.

Снять мягкую ткань с упаковочного материала и накрыть ею

пластину основания. Мягкая ткань служит для защиты пластины

основания от возможных повреждений во время сборки.

Взять панель для нижней части кронштейна и закрепить её к

кронштейну как показано на рисунках на этой странице. При

установке панели следить за тем, чтобы не повредить (не

поцарапать) пластину основания.

Для крепления использовать два винта, входящих в комплект

поставки (рис.10, стрелка b1, b2). Использовать контактные

диски для первоначального удерживания винтов. Ушки

контактных дисков должны быть направлены к верхней части.

Затянуть оба винта с помощью ключа, входящего в комплект

поставки, момент затяжки должен составлять около 2 Нм

(слегка).
