Loewe 70996B00 [7/20] Монтаж

Монтаж

Floor Stand A 32-46

Примечание. Напольная подставка Floor Stand A 32-46 весит

около 22 кг. По соображениям безопасности сборку и монтаж

должны осуществлять два человека.

Не устанавливать пластину основания ребром (на сторону

окружности). Возможно повреждение этой сторон под

воздействием веса пластины основания. Установить пластину

основания на пол.

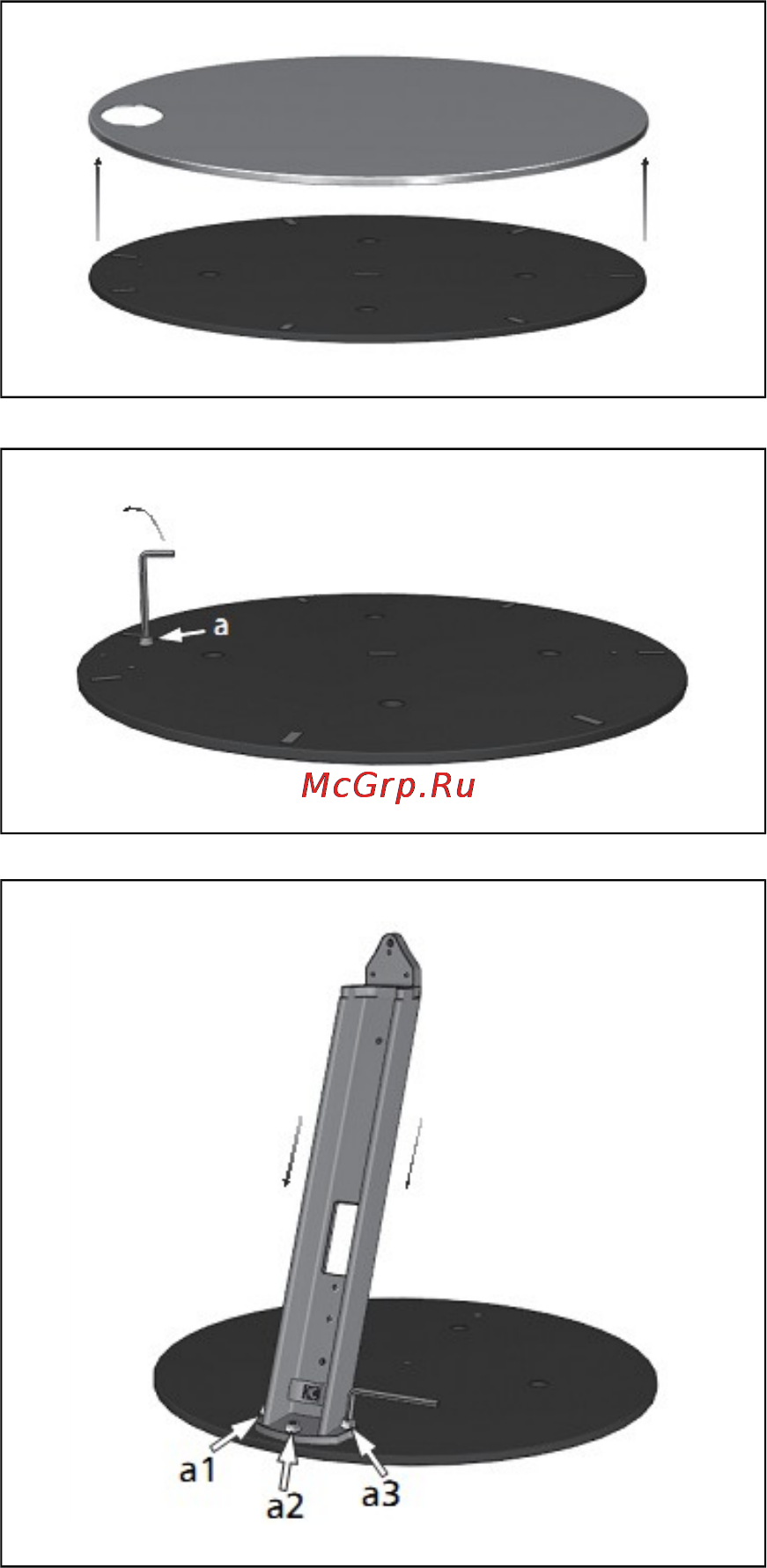

Алюминиевую крышку пластины основания можно поднять

(рис.5). Это позволит защитить пластину от возможного

повреждения во время сборки.

Снять винт безопасности из пластины основания подставки Floor

Stand A 32-46 с помощью ключа Аллена, входящего в комплект

поставки (рис.6, стрелка a).

Закрепить кронштейн к пластине основания с помощью трёх

винтов, входящих в комплект поставки. Использовать контактные

диски для первоначального удерживания винтов. Ушки

контактных дисков должны быть направлены к пластине

основания.

Затянуть винты (рис.7, стрелки a1, a2, a3) с помощью ключа,

момент затяжки должен составлять 5 Нм (плотно).

Примечание для сборки с панелью для оборудования A.

Выполнить действия по сборке в соответствии с указаниями на

стр. 16.
