Panasonic VIERA TX-LR42E5 [11/96] Разъемы
![Panasonic VIERA TX-LR47E5 [11/96] Основные подсоединения](/views2/1018235/page11/bgb.png)
Основные подсоединения
Руководство по быстрой подготовке к эксплуатации
3
1
4
2
11
й /
.
и
я
в
а
)
а
.
л
ь
р
а

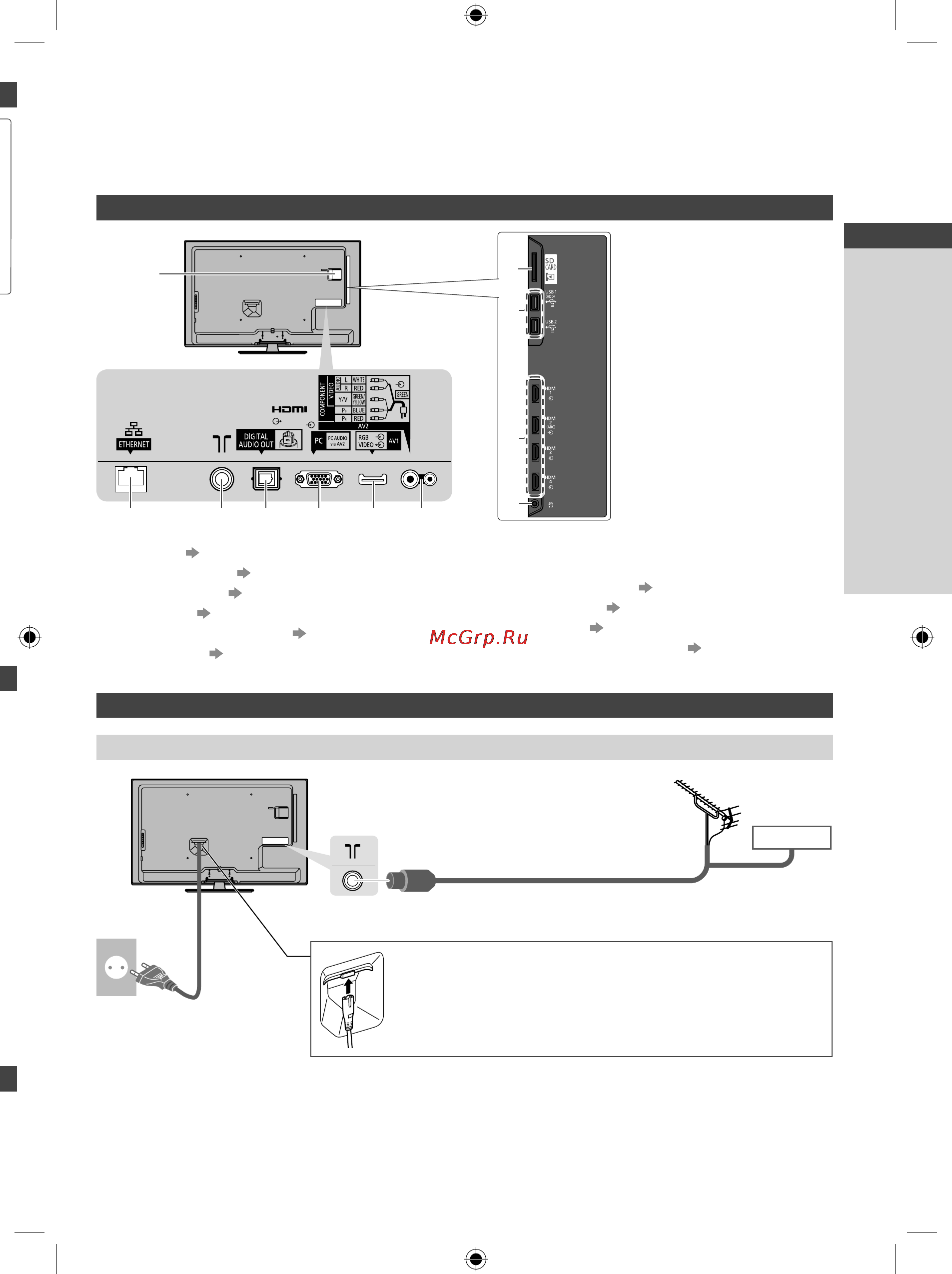

Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.
Разъемы
678
1
91011
5V
500mA
MAX
5V
500mA
MAX
3
5
2
4
1
Слот CI (стр. 46)
2
Слот карты SD (стр. 51)
3
Порт USB 1–2 ( стр. 51, 77)
4
HDMI 1–4 (стр. 12, 77)
5
Гнездо для наушников (стр. 78)
6
ETHERNET (стр. 13)
7
Разъем для наземной антенны / кабеля
(см. ниже)
8
DIGITAL AUDIO OUT (стр. 78)
9
Разъем для ПК (стр. 77)
10
AV1 (SCART) (стр. 12)
11
AV2 (COMPONENT / VIDEO) ( стр. 77, 78)
Подключения
Шнур питания и наземная антенна
Кабель
■ DVB-C, DVB-T, аналоговый
220–240 В переменного тока
50 / 60 Гц
Шнур питания
Наземная антенна
РЧ-кабель
■ Шнур питания
Надежно вставьте шнур питания (входит в комплект
поставки) в разъем.
●
При отсоединении шнура питания обязательно сначала
отсоедините штепсельную вилку от сетевой розетки.
TX_LR32_42_47E5_RU.indd 11TX_LR32_42_47E5_RU.indd 11 3/1/2012 12:00:20 PM3/1/2012 12:00:20 PM
