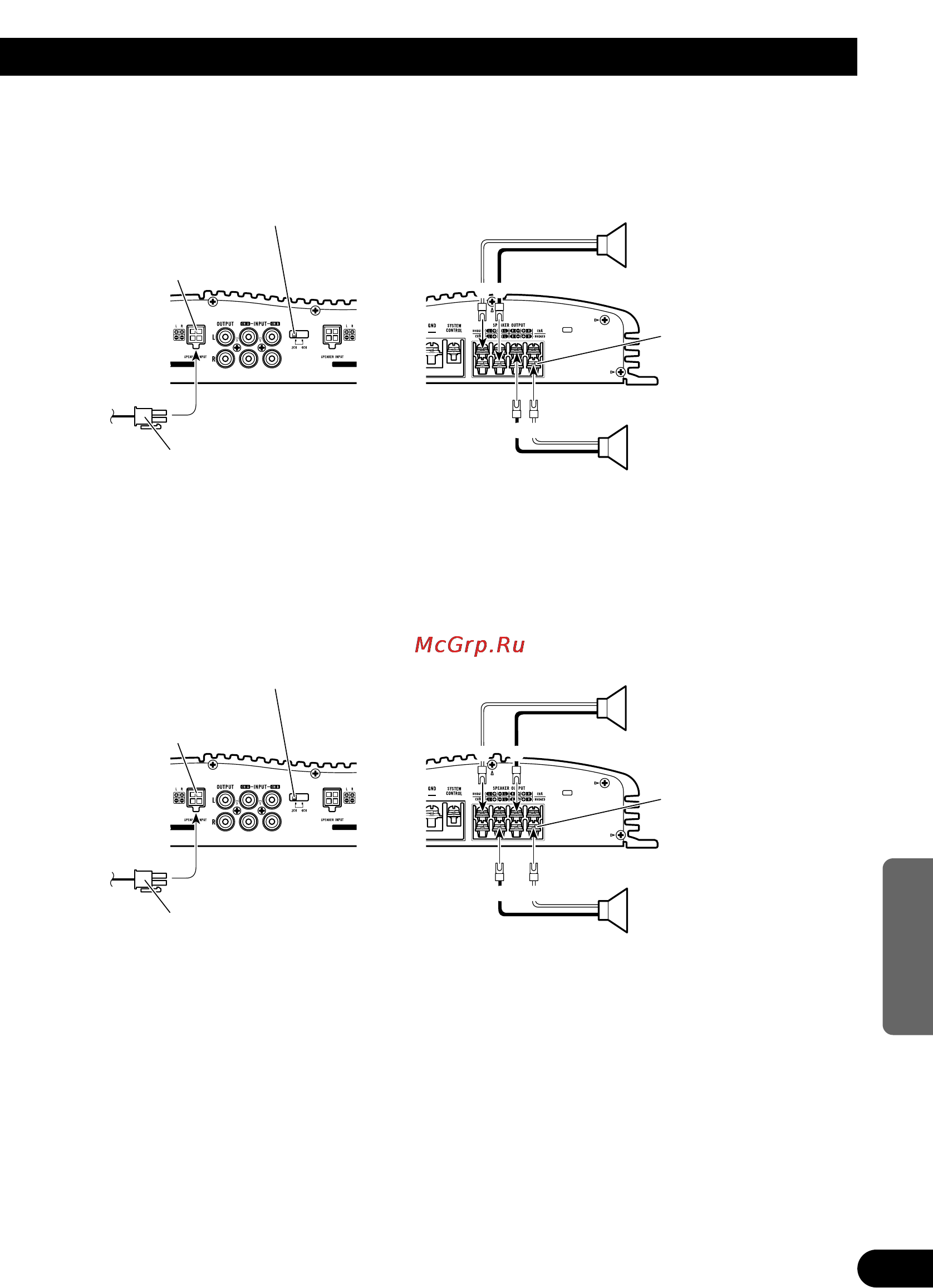

Modo a due canali (stereo)
Modo a due canali (mono)
+
+
≠
≠
+
+
≠
≠
Altoparlante
(Sinistra)
Altoparlante
(Destra)
Selettore di ingresso
Far scorrere questo selettore
alla sinistra.
Altoparlante
(Mono)
Altoparlante
(Mono)
Terminale di ingresso
degli altoparlanti A
Terminale
di uscita degli
altoparlanti
Connettore di ingresso
dell’altoparlante
Selettore di ingresso
Far scorrere questo selettore
alla sinistra.
Terminale di ingresso
degli altoparlanti A
Terminale
di uscita degli
altoparlanti
Connettore di ingresso
dell’altoparlante
