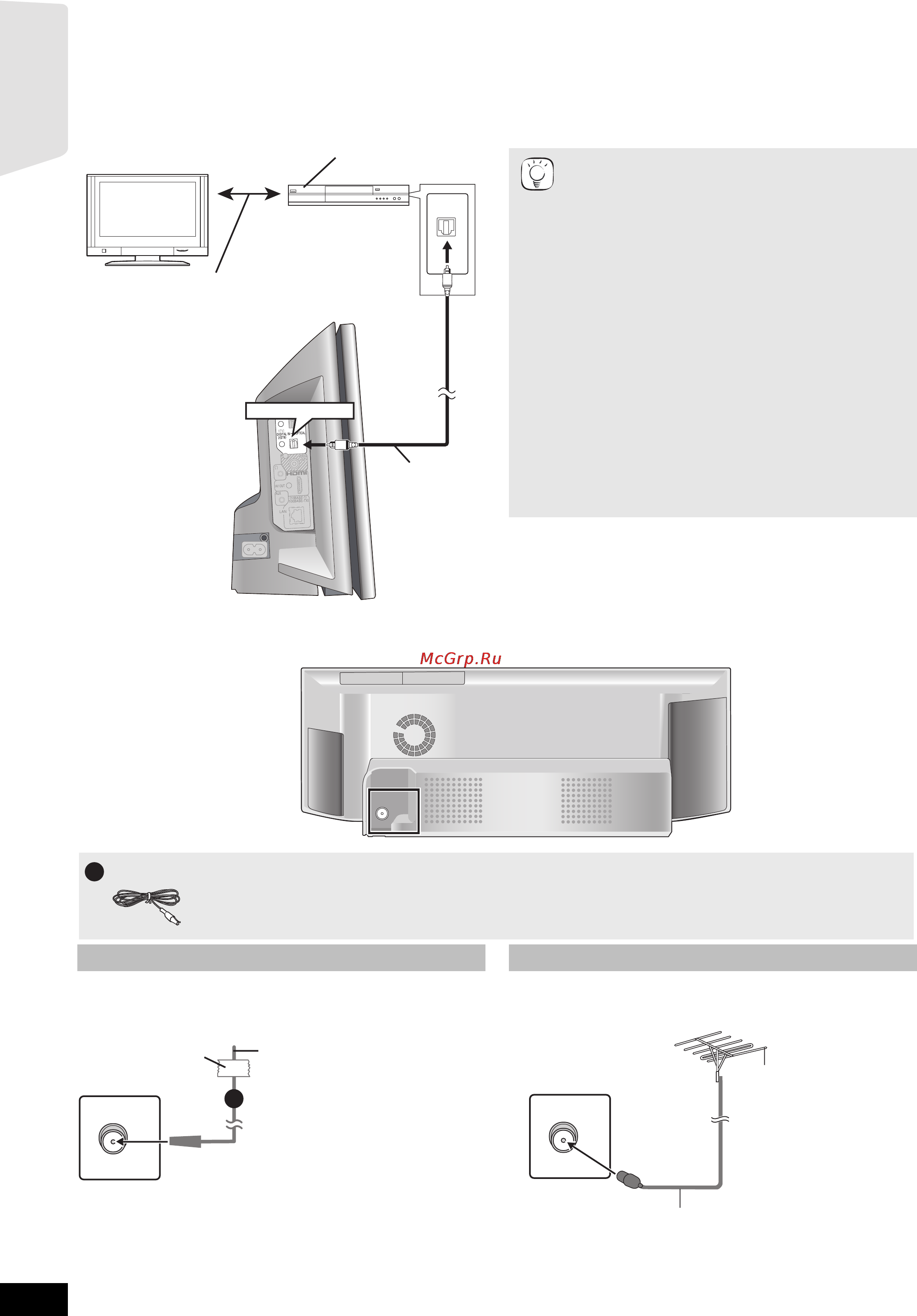

Panasonic SC-BTX70 EE-K [10/55] Подключение радио антенны
![Panasonic SC-BTX70 EE-K [10/55] Подключение радио антенны](/views2/1018400/page10/bga.png)
10
RQT9470
Подключение приемника спутникового/
кабельного телевидения и т.п.
Используйте показанное ниже подключение для вывода оригинального объемного звука со спутникового или кабельного приемников,
телевизора, видеомагнитофона, DVD-рекордера и т.п. на колонки домашнего кинотеатра.
≥Не используйте сквозное подключение через кассетный видеомагнитофон.
Из-за наличия защиты от копирования картинка может отображаться неправильно.
≥Перед выполнением любых подключений выключите все оборудование.
Подключение (радио) антенны
OPTICAL
OUT
OPTICAL 2(STB)
TV
STB, VCR,
DVD-рекордера и т.п.
Для оптимального подключения см. инструкции
соответствующего оборудования.
Цифровой
оптический
аудиокабель
(не входит в
комплект
поставки)
Основной
блок
≥Аппарат может декодировать сигнал объемного звука
с телевизора, кабельного или спутникового
приемника.
Нажмите несколько раз [EXT-IN] для выбора
“
D-IN
2” (DIGITAL IN 2
*).
* “(Кабельн./Спутн.)” появится после “DIGITAL IN 2” при
установке входа CABLE/SAT AUDIO. (> 26,
Настройка
телевизионного звука для
VIERA Link
“
HDAVI Control
”
)
≥Подключение аппарата к телевизору показано в
“Подключение телевизора” (> 9).
≥Если источников звука больше чем входных разъемов
на аппарате, подсоедините их к имеющимся
свободным входам на телевизоре, а затем выход
телевизора подсоедините к разъему “AUX” или
“OPTICAL 1(TV)” аппарата.
Настройки для вывода аудио через выход AUDIO OUT
или OPTICAL OUT телевизора смотрите в
руководствах по эксплуатации телевизора,
в
идеомагнитофона, DVD-рекордера или спутникового
приемника.
– В некоторых случаях аудиосигнал будет выводиться
с телевизора как простой 2-канальный звук. В таком
случае подключите спутниковый приемник
(кабельный приемник и т.п.), обычно используемый
с многоканальными аудиосистемами, с помощью
разъема “OPTICAL 2(STB)”.
СОВЕТЫ
FM
ANT
75
Ω
Основной блок
1
Комнатная FM-антенна
Использование внутренней антенны
FM
ANT
75 Ω
Основной блок
Клейкая лента
Комнатная FM-антенна
(входит в комплект поставки)
Закрепите этот конец антенны в
том месте, где наилучший
прием.
1
Использование наружной антенны
FM
ANT
75 Ω
Основной блок
75 Oм коаксиальный кабель
(в комплект поставки не входит)
Наружная FM-антенна
[Использование
телевизионной антенны
(в комплект поставки не
входит)]
Данная антенна должна
устанавливаться
квалифицированным
техническим
специалистом.
Если прием радиостанций плохой, используйте наружную антенну.
≥Если антенна не используется, отсоедините ее.
≥Не используйте наружную антенну при грозе.
Начало работы
10
