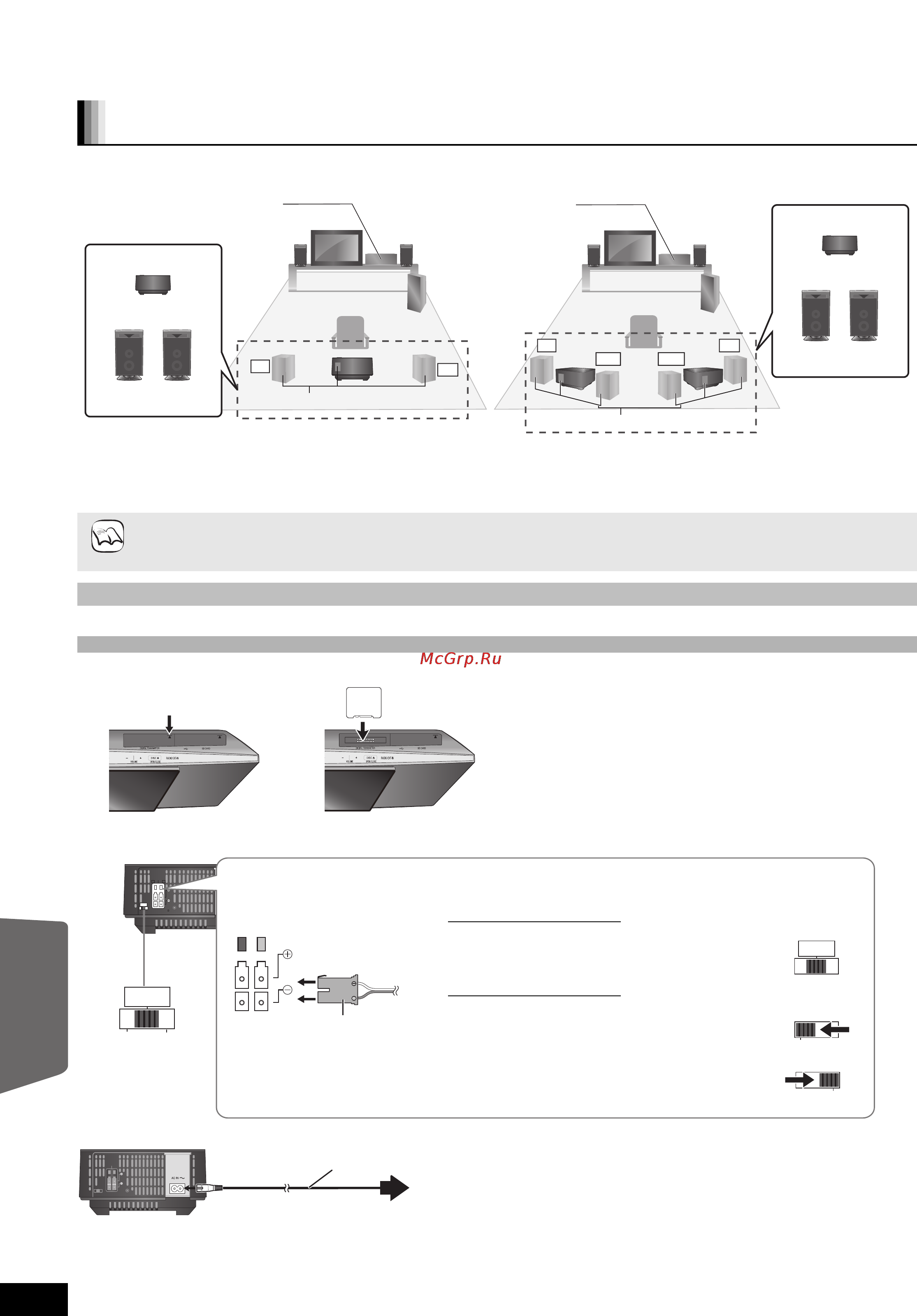

40
RQT9470
Беспроводные подключения (дополнительно)
Подключив 1 или 2 дополнительных беспроводных системы Panasonic SH-FX70 с 2 или 4 дополнительными колонками Panasonic
SB-HSX70, можно превратить данную систему в 4.1 или 6.1 -канальную.
Настройки эффектов объемного звука в системе также изменятся (> 15), сделав возможным прослушивание настоящего объемного
звука. (Звук центрального канала будет распределяться между фронтальными левой (L) и правой (R) колонками.)
∫ Схема настройки беспроводной системы
например, 4.1-канальная например, 6.1-канальная
LS
: Колонка объемного звука (левая),
RS
: Колонка объемного звука (правая)
≥Установите сзади от позиции слушателя приблизительно на 1 м
выше уровня ушей.
LS
: Колонка объемного звука (левая),
RS
: Колонка объемного звука (правая)
≥Установите сбоку от позиции слушателя.
LB
: Задняя колонка объемного звука (левая),
RB
: Задняя колонка объемного звука (правая)
≥
Установите сзади от позиции слушателя приблизительно на 1 м выше уровня ушей.
∫ Цифровой передатчик
1 Нажмите $ для открытия шторки цифрового передатчика.
2 Вставьте полностью до щелчка.
∫ Беспроводная система
∫ Сетевой шнур
Подключение колонок объемного звука, задних колонок объемного звука (SB-HSX70) и
дополнительной беспроводной системы (SH-FX70)
LS
RS
LS
LB RB
RS
Основной блок
(c цифровым
передатчиком)
Привычное место для прослушивания
Привычное место для прослушивания
Кабели колонок объемного звучания
Кабели колонок объемного звучания
Основной блок
(c цифровым
передатчиком)
SH-FX70: 1 устройство
SB-HSX70: 1 набор
SH-FX70: 2 устройства
SB-HSX70: 2 набора
Подготовка
Подготовка
≥
Перед выполнением подключений отключите все оборудование от сети и ознакомьтесь с соответствующими разделами руководств по эксплуатации.
≥ Подключайте аппарат к электрической сети только после выполнения всех необходимых подключений.
≥ Не устанавливайте беспроводные системы или цифровые передатчики в металлические шкафы.
≥ Установите беспроводную систему на расстоянии не более 15 м от домашнего кинотеатра.
ПРИМЕЧАНИЯ
Подключения
Не вставляйте и не извлекайте, если домашний кинотеатр включен.
SH-TR70 Цифровой передатчик
Подайте вперед!
SPEAKERS
ENCEINTES
LS / RB LB / RS
SURR
I/D SET
AC IN
SURROUND (3 – 6 )
AMBIOPHONIQUES
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
Переключатель
объемного
звука
Подключение колонок к беспроводной системе
Подсоедините штекеры к разъемам того же цвета.
Вставьте
полностью.
Кабель колонки
Для 4.1-канального подключения
КОЛОНКА ОБЪЕМНОГО ЗВУКА
ЛЕВАЯ (LS)
: Синий
КОЛОНКА ОБЪЕМНОГО ЗВУКА
ПРАВАЯ (RS)
: Серый
Для 6.1-канального подключения
КОЛОНКА ОБЪЕМНОГО ЗВУКА
ЛЕВАЯ (LS)
: Синий
ЗАДНЯЯ КОЛОНКА ОБЪЕМНОГО
ЗВУКА ЛЕВАЯ
(LB)
: Серый
КОЛОНКА ОБЪЕМНОГО ЗВУКА
ПРАВАЯ (RS)
: Серый
ЗАДНЯЯ КОЛОНКА ОБЪЕМНОГО
ЗВУКА ПРАВАЯ (RB)
: Синий
Положение
переключателя для
левых и правых
колонок
Положение
переключателя для
левых колонок
Положение
переключателя для
правых колонок
Сопротивление: от
3Oм до 6Oм
Входная мощность колонок:
100 Вт (мин.)
Сетевой шнур
К бытовой сетевой розетке
Дополнительные
настройки колонок
40
