9
9. ПРИНЦИП РАБОТЫ

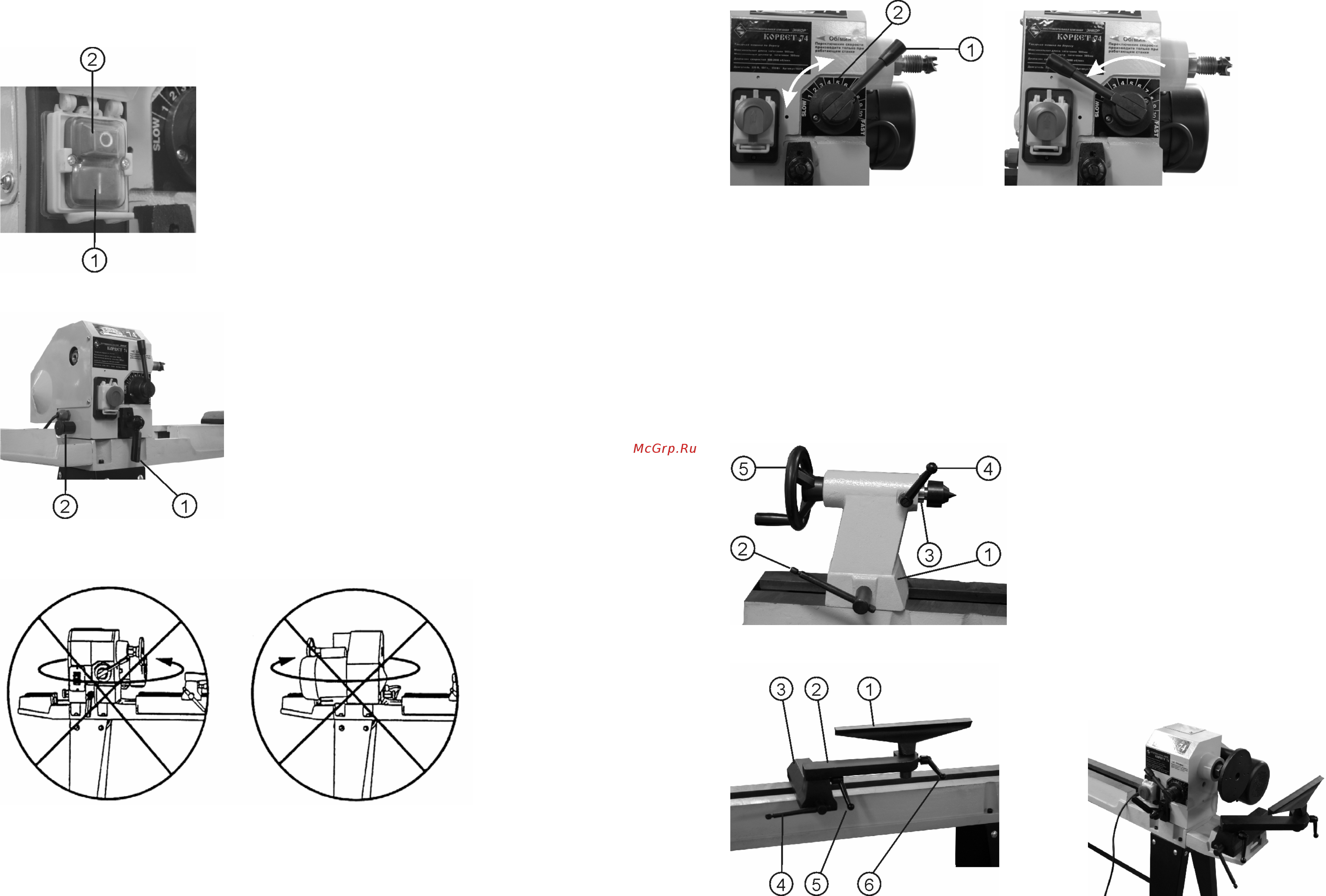

9.1. Включение (Рис. 10)
Рис.10
9.1.1. Для включения токарного станка нажать зеленую кнопку (1)
переключателя магнитного пускателя.
9.1.2. Для выключения станка нажать красную кнопку (2) переключателя
магнитного пускателя.
9.1.3. Никогда не оставляйте станок без присмотра до его полной
остановки.
9.2. Установка позиции передней бабки (Рис. 11)
Рис.11
9.2.1. Передняя бабка
имеет 5 заданных позиций:
• Позиция 0° - при всех работах с использованием шпинделя и
задней бабки.
• Позиции 60°/90°/120° - при работах с использованием
планшайбы.
• Позиция 180° - при работах с использованием планшайбы и
применением удлинителя станины, с установленным на нем
узлом резцедержателя.
9.2.2. Для установки передней бабки в желаемую позицию, сначала
необходимо повернуть ручку фиксации
(1) против часовой стрелки до
завершения минимум одного оборота.
9.2.3. Вытащить плунжер положения передней бабки (2). Повернуть
весь узел передней бабки по часовой стрелке в нужную позицию.
Передняя бабка будет зафиксирована в нужной позиции, тогда, когда
плунжер со щелчком войдет в одну из пяти заданных позиций. Затянуть ручку фиксации положения передней
бабки (1).
ПРЕДУПРЕЖДЕНИЕ
: НЕ ПОВОРАЧИВАЙТЕ ПЕРЕДНЮЮ БАБКУ БОЛЕЕ ЧЕМ НА 180° ПО ЧАСОВОЙ
СТРЕЛКЕ ИЗ УСТАНОВОЧНОЙ ПОЗИЦИИ, ЧТОБЫ НЕ ПОВРЕДИТЬ ПРОВОДА (Рис.12).
НЕ ПОВОРАЧИВАТЬ НЕ ПОВОРАЧИВАТЬ
ПЕРЕДНЮЮ БАБКУ ПРОТИВ ПЕРЕДНЮЮ БАБКУ ПО ЧАСОВОЙ
ЧАСОВОЙ СТРЕЛКИ ДАЛЬШЕ СТРЕЛКЕ ДАЛЬШЕ ЭТОЙ
ЭТОЙ ПОЗИЦИИ ПОЗИЦИИ
10
9.3. Регулировка частоты вращения шпинделя передней бабки (Рис. 13, 14)
Рис.13 Рис.14
9.3.1. Регулировку частоты вращения шпинделя передней бабки производить при работающем
электродвигателе станка.
9.3.2. Ручка регулировки частоты вращения шпинделя передней бабки (1), может быть установлена на одну из
десяти фиксированных скоростей. Для регулировки частоты вращения шпинделя передней бабки отвести назад
ручку (1) и повернуть ее в сторону следующей фиксированной скорости. Используйте шильдик для выбора
частоты вращения шпинделя передней бабки.
9.3.3. Повернуть ручку по часовой стрелке для повышения частоты вращения шпинделя передней бабки и
против часовой стрелки для понижения частоты вращения шпинделя передней бабки.
9.3.4. Необходимо переместить ручку регулировки частоты вращения шпинделя передней бабки в
позицию минимальной скорости перед выключением станка (Рис. 14), в противном случае
электродвигатель
может не запуститься.
9.4. Задняя бабка (Рис. 15)
Рис.15
9.4.1. Ослабить ручку фиксирующую задней бабки (2) и
переместить заднюю бабку (1) в желаемую позицию на станине.
Затянуть ручку фиксирующую задней бабки (2).
9.4.2. Пиноль (3) может выходить на 60 мм из кожуха задней
бабки. Можно переместить пиноль задней бабки (3), ослабив
ручку фиксирующую пиноли задней бабки (4) и повернув
маховик
(5). Затянуть ручки фиксирующие (2) и (4) перед началом
работы станка.
9.5. Резцедержатель (Рис. 16, 17)
Рис 16 Рис. 17
