11
9.5.1. Резцедержатель (1) можно использовать с кронштейном вращающимся (2) или без него.
9.5.2. Для перемещения опоры резцедержателя (3) ослабить ручку фиксации опоры резцедержателя (4) и
переместить опору резцедержателя вправо или влево и назад или вперед. Затянуть ручку фиксации опоры
резцедержателя (4), после того, как резцедержатель установлен в нужное положение.
9.5.3. При использовании вращающегося кронштейна резцедержателя (2) необходимые
регулировки
выполняются с помощью фиксирующих ручек (5) и (6) для установки резцедержателя в нужное положение.
9.5.4. Затянуть все ручки фиксации (4-5-6) и убедиться, что существует достаточный зазор между рабочей
деталью и узлом резцедержателя перед включением станка.
9.5.5. Резцедержатель можно также перемещать на удлинитель станины для использования поворотов
передней бабки (Рис.17).
ВНИМАНИЕ: УБЕДИТЕСЬ, ЧТО РЕЗЦЕДЕРЖАТЕЛЬ
ОТРЕГУЛИРОВАН ТАК, ЧТО ОН НАХОДИТСЯ КАК
МОЖНО БЛИЖЕ К ОБРАБАТЫВАЕМОЙ ДЕТАЛИ. ПЕРЕД ВКЛЮЧЕНИЕМ СТАНКА, ПОВОРАЧИВАЙТЕ
ОБРАБАТЫВАЕМУЮ ДЕТАЛЬ РУКОЙ ДЛЯ КОНТРОЛЯ ЗАЗОРА.
10. Пылесосы для сбора стружки и древесной пыли
Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ»,
рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.18, 19,20), которые обеспечат
надлежащие условия работы и сохранят Ваше здоровье.
Рис .18 Рис. 19 Рис. 20
«КОРВЕТ 61» «КОРВЕТ 65» «КОРВЕТ 67»
750 Вт, 220 В, 50 Гц 2200 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 14,2 м
3
/мин Расход воздуха 62.3 м
3
/мин Расход воздуха 76м
3
/мин
Код для заказа 10261 Код для заказа 10265 Код для заказа 10267
«КОРВЕТ 64» «КОРВЕТ 66»
1500 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 42,6 м
3
/мин Расход воздуха 70,82 м
3
/мин
Код для заказа 10264 Код для заказа 10266
11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПРЕДУПРЕЖДЕНИЕ: ДЛЯ СОБСТВЕННОЙ БЕЗОПАСНОСТИ НЕОБХОДИМО ВЫКЛЮЧИТЬ СТАНОК И
ОТКЛЮЧИТЬ ВИЛКУ ИЗ ЭЛЕКТРИЧЕСКОЙ РОЗЕТКИ ПЕРЕД ВЫПОЛНЕНИЕМ ОБСЛУЖИВАНИЯ ИЛИ
СМАЗКИ СТАНКА
11.1. Ежедневно выдувайте накопившуюся пыль из двигателя, передней бабки, станины и задней бабки.
11.2. Покрытие станины слоем автомобильного воска, способствует поддержанию чистоты поверхности и
равномерному движению опоры резцедержателя и
задней бабки.
11.3. Периодическая смазка подпружиненных ручек и других резьбовых деталей способствует плавности
работы этих деталей.
8

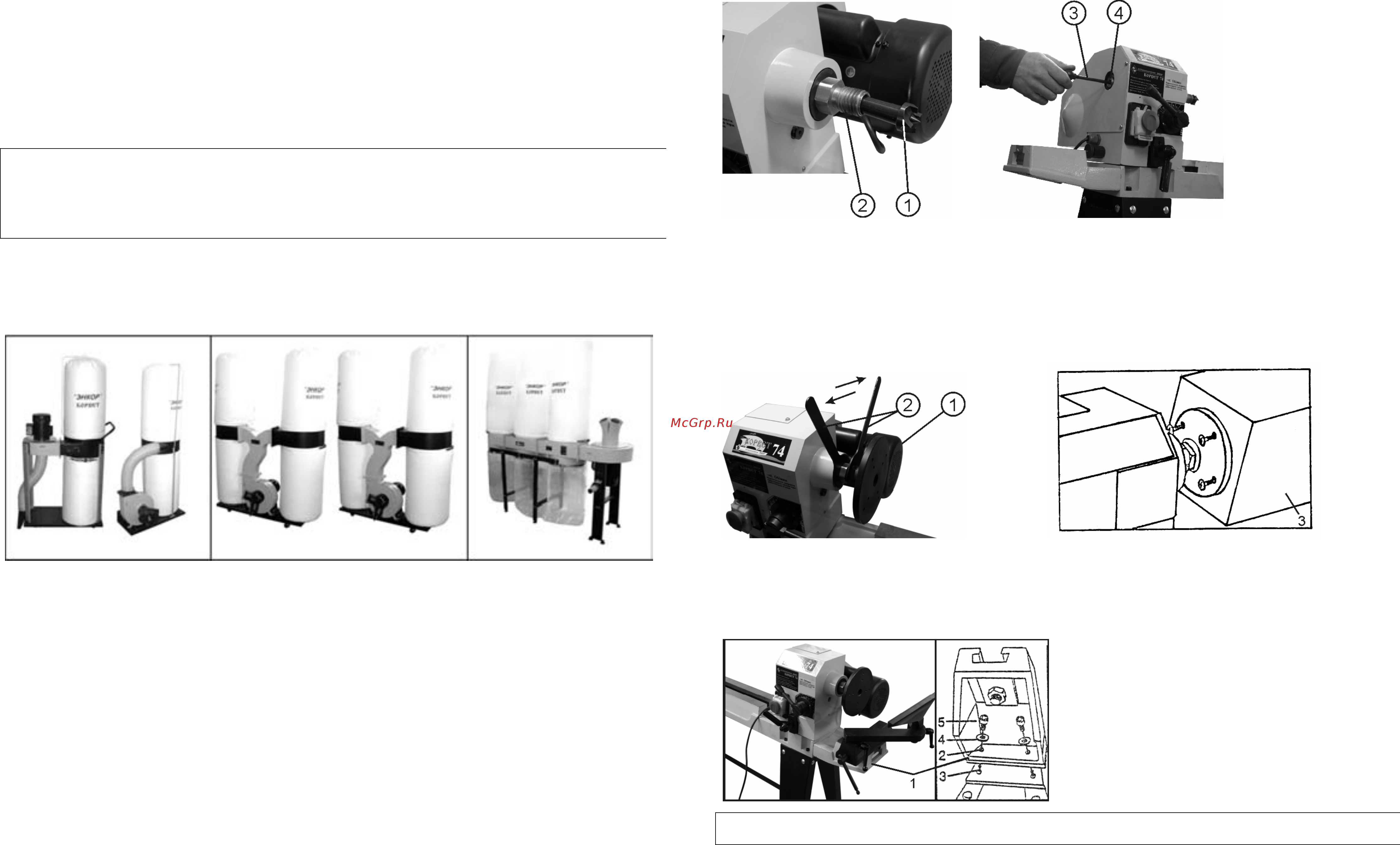

8.4. Установка центров (Рис.6,7)
Рис.6 Рис.7
8.4.1. Вставить центр передней бабки с зубцами (1) в отверстие шпинделя (2).
8.4.2. Вставить центр задней бабки (8) в отверстие пиноли (9) Рис.2.
8.4.3. Для снятия центра передней бабки с зубцами, вставить выталкивающий стержеь (3) в отверстие (4) с
противоположной стороны передней бабки и слегка ударить им в торец центра передней бабки. После
использования вытащить выталкивающий стержень.
8.4.4. Для снятия центра задней бабки повернуть маховик задней бабки против часовой стрелки, при нахождении
пиноли в крайнем заднем положении.
8.5. Установка планшайбы (Рис. 8а, 8б)
Рис.8а Рис.8б
8.5.1. Снять центр передней бабки с зубцами со шпинделя.
8.5.2. Навинтить планшайбу (1) на шпиндель и затянуть с помощью двух прилагаемых гаечных ключей (2).
8.5.3. Закрепить заготовку (3) на планшайбе с помощью винтов с плоской головкой. Убедиться, что длина винтов
не мешает режущему инструменту.
8.6. Установка удлинителя станины (Рис. 9)
Рис.9
8.6.1. Удлинитель станины устанавливается слева
от
передней бабки и используется для установки опоры
резцедержателя, когда это необходимо при обработке
детали, закрепленной на планшайбе и с развернутой в
нужное положение передней бабкой. Если это не
требуется, то удлинитель станины не устанавливается.
8.6.2. Для установки удлинителя станины (1) к станине
совместить отверстия болтов (2) с резьбовыми
отверстиями станины (3). Установить пружинную
шайбу
(4) на шестигранный болт (5). Сначала закрепить
шестигранный болт рукой, а затем прилагаемым
ключом.
ПРЕДУПРЕЖДЕНИЕ: НЕ НАЧИНАЙТЕ РАБОТАТЬ НА СТАНКЕ ДО ЕГО ПОЛНОЙ СБОРКИ И РЕГУЛИРОВКИ В
СООТВЕТСТВИИ С ИНСТРУКЦИЕЙ.
