![Fondital WHPS BA 160 SS [23/28] Pуcckий](/views2/1018664/page23/bg17.png)
23
A
L
B
C
D
E
F
G
H
KW
PR1
TR
PV1
TR
TR
Z
PR2
PV2
WW

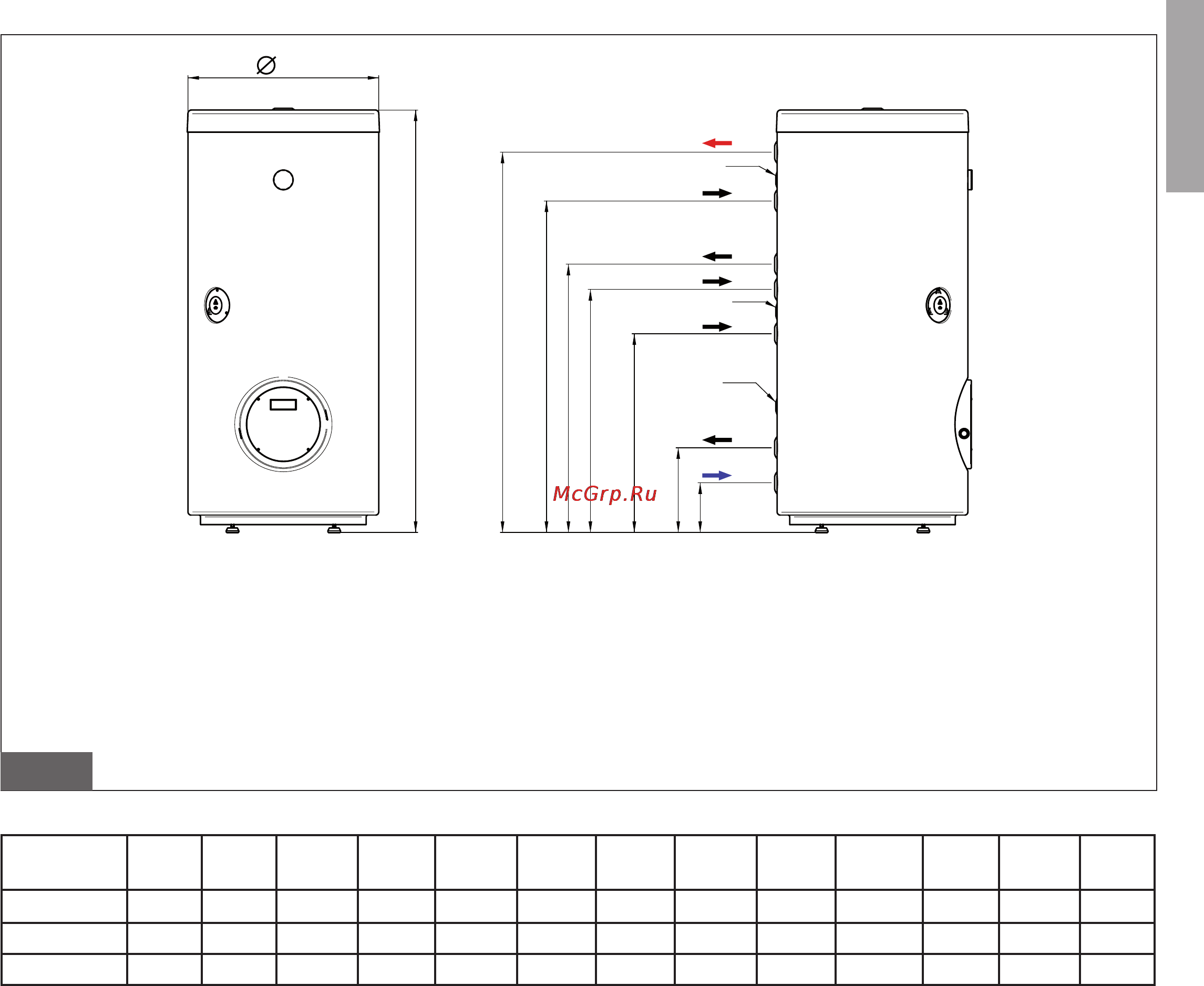

4.3. Размеры
рис. 4
МОДЕЛЬ
A
мм
B
мм
C
мм
D
мм
E
мм
F
мм
G
мм
H
мм
L
мм
KW WW PR-PV Z
200 610 132 243 563 729 823 1023 1177 1330 3/4’’ 3/4’’ 3/4’’ 3/4’’
300 650 130 270 675 841 937 1207 1390 1560 1’’ 1’’ 1’’ 1’’
500 760 143 303 853 1053 1153 1353 1633 1820 1’’ 1’’ 1’’ 1’’
СПЕЦИФИКАЦИЯ:
KW Подача холодной воды для санитарно-бытовых нужд
WW Выход горячей воды для санитарно-бытовых нужд
PR1 Выход нижнего теплообменника
PR2 Выход верхнего теплообменника
PV1 Вход нижнего теплообменника
PV2 Вход верхнего теплообменника
TR Кожух термостата
Z Рециркуляция
PУCCKИЙ
