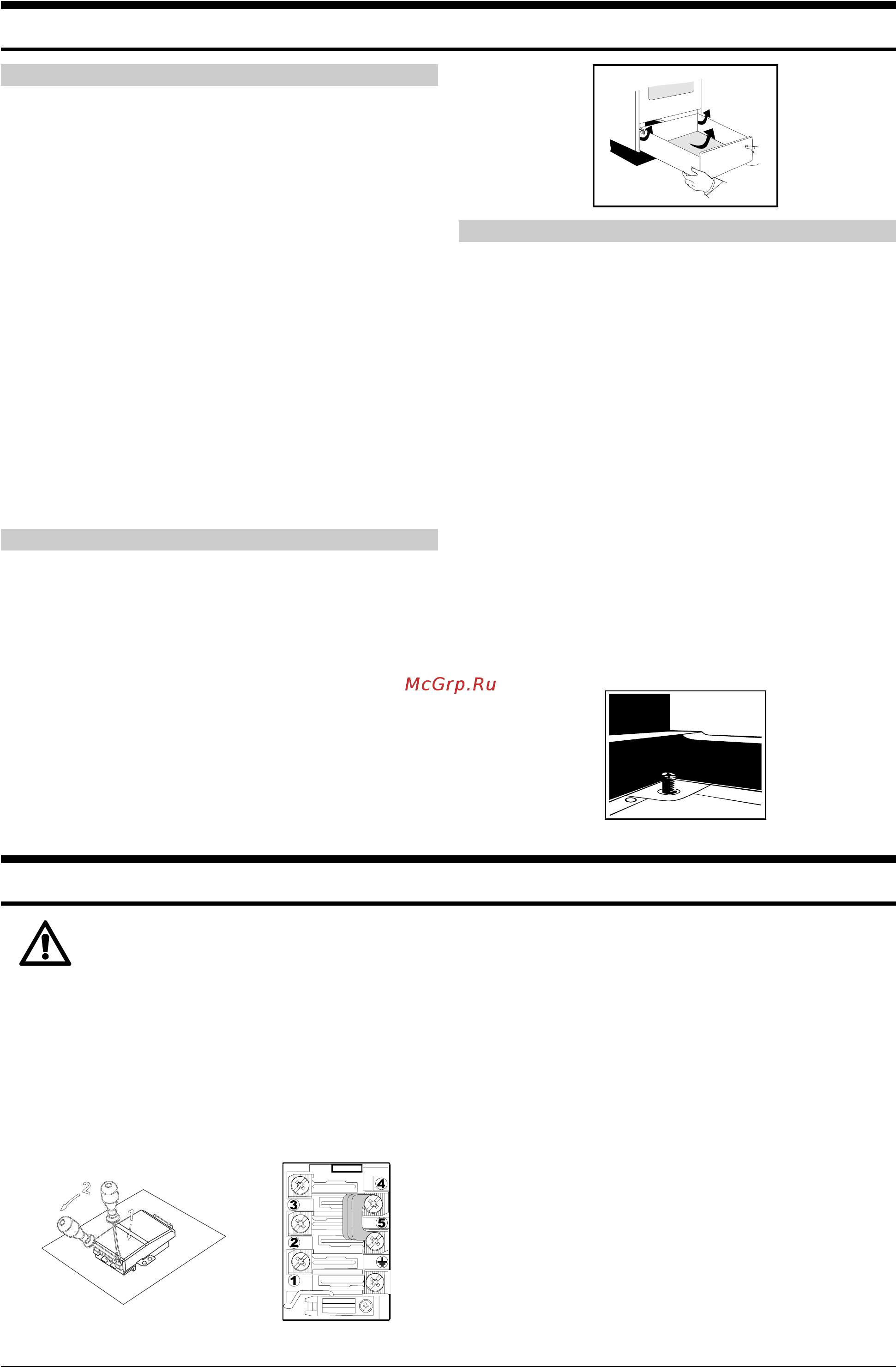

![Gorenje EC 778 E [17/19] Инструкции по установке и подключению](/views2/1018704/page17/bg11.png)
Руководство по эксплуатации, установке и подключению
19
Инструкции по установке и подключению
Техника безопасности при монтаже
• Аппарат может подключать только специалист.
• В электрической проводке предусмотрена установка, которая
на всех полюсах отделяет аппарат от сети и в которой в
открытом положении расстояние между контактами не менее
3 мм. Для этого подходят LS-выключатели и
предохранители.
• Для подключения плиты Вы можете использовать резиновые
соединительные кабели (тип HO5RR-F с зелено - жёлтым
защитным проводом), ПВХ
изолированные (тип HO5VV-F с
зелено - жёлтым защитным проводом) или другие кабели
подобного или лучшего качества.
• Расстояние между конфорками и вытяжкой не должно быть
меньше, чем указано в инструкции по монтажу вытяжки.
• Фанера, клей или пластмассовая облицовка мебели, рядом с
которой находится аппарат, должны быть термостойкими
(>75°C). В противном случае они могут деформироваться.
• В
течение работы задняя стенка сильно нагревается.
Присоединительный кабель соло плиты должен быть
проложен таким образом, чтобы он не прикасался к задней
стенке плиты.
• Упаковочный материал представляет собой опасность для
детей (пластмассовая пленка, пенопласт, гвозди и т.д.) и его
необходимо выбросить. Дети могут проглотить мелкие части,
а пленка может вызвать удушье.
Ящик плиты
Ящик плиты защищен от нежелательного открывания.
Если Вы хотите открыть ящик, немного приподнимите его.
В случае, если Вы захотите извлечь его из плиты, прежде
всего, выдвиньте его до ограничителя, затем еще раз
приподнимите и извлеките.
В ящике плиты нельзя хранить горючих , взрывчатых и
термонеустойчивых предметов.
Ящик плиты в некоторых аппаратах устанавливается
следующим образом
: нижний задний полоз ящика вставьте
в направляющую на подставке плиты.
Если ящик плиты имеет боковые направляющие с
колёсиками, вставьте его таким образом, чтобы колёсики
встали в направляющие, и ящик можно было задвинуть.
Выравнивание плиты и дополнительная подставка
(только некоторые модели)
Высота нагревательной плиты с подставкой - 90 см, а без
подставки 85 см. На подставке помещены сзади лево и
право два колёсика, обеспечивающие более легкое
движение нагревательной плиты. Спереди слева и справа
на подставке помещены два установочных винта, с
помощью которых можете выравнять нагревательную
плиту горизонтально и её верхний край приспособиь к
мебели, находящейся
около её. Установочные ножки
доступны, когда вытащите ящик нагревательной плиты, по
необходимости вертите их выше или ниже, пока аппарат не
стоит в горизонтальном положении. Установочные винты
можете вертеть слегка, если нагревательную плиту для
разгрузки немного наклоните. Дополнительную подставку
устраните таким образом, что с нижней стороне отвинтите
четыре винта, с помощью которых подставка прикреплена
к
стенке нагревательной плиты. В этом случае переставьте
установочные винты с подставки и поместите их лево и
право на нижний передний носитель нагревательной
плиты. Нагревательную плиту горизонтально выравняйте,
так как описано сверху. екоторые нагревательные плиты
имеют четыре установочных винта (по два спереди и
сзади), предназначенные для уравнения при неровном
поле или для приспособления высоты нагревательной
плиты к уровне соседней мебели кухни.
Электрическое подключение
Откройте с помощью отвертки крышку клеммной
колодки, как это показано на картинке крышки.
Подключение к электросети может
производить только сервисный центр или
квалифицированный специалист-электрик!
Вследствие неправильного подключения детали
аппарата могут повредиться, в этом случае вы теряете
право на обслуживание по гарантии!
Присоединительное напряжение в сети (230 В на N), куда
подключается аппарат, специалист должен проверить
с
помощью измерительного прибора!
Перемычки должны быть установлены в соответствии
с подключением к электросети!
• Перед подключением необходимо проверить, совпадает
ли напряжение, указанное в табличке данных, с
фактическим напряжением в сети.
• Длина присоединительного кабеля должна составлять
не менее 1,5 м, чтобы аппарат можно было без труда
подключить, прежде чем вы придвинете его к стене.
• Провод заземления должен быть длиннее других
проводов, чтобы в случае обрыва кабеля он
отсоединялся
позднее, чем провода под напряжением.
Порядок подключения
• На задней стенке аппарата откройте крышку клеммной
колодки, для чего отверткой подденьте защелки, как
показано на крыше колодки.
• Присоединительный кабель обязательно проложите
через зажим, предотвращающий избыточное натяжение
кабеля. Если зажим не установлен, расположите его так,
чтобы одним краем он накладывался на корпус
клеммной колодки.
• Подсоединение производится согласно одной из
приведенных на иллюстрации
схем. В зависимости от
напряжения в сети переключите перемычки
соответствующим образом.
