- 5 -

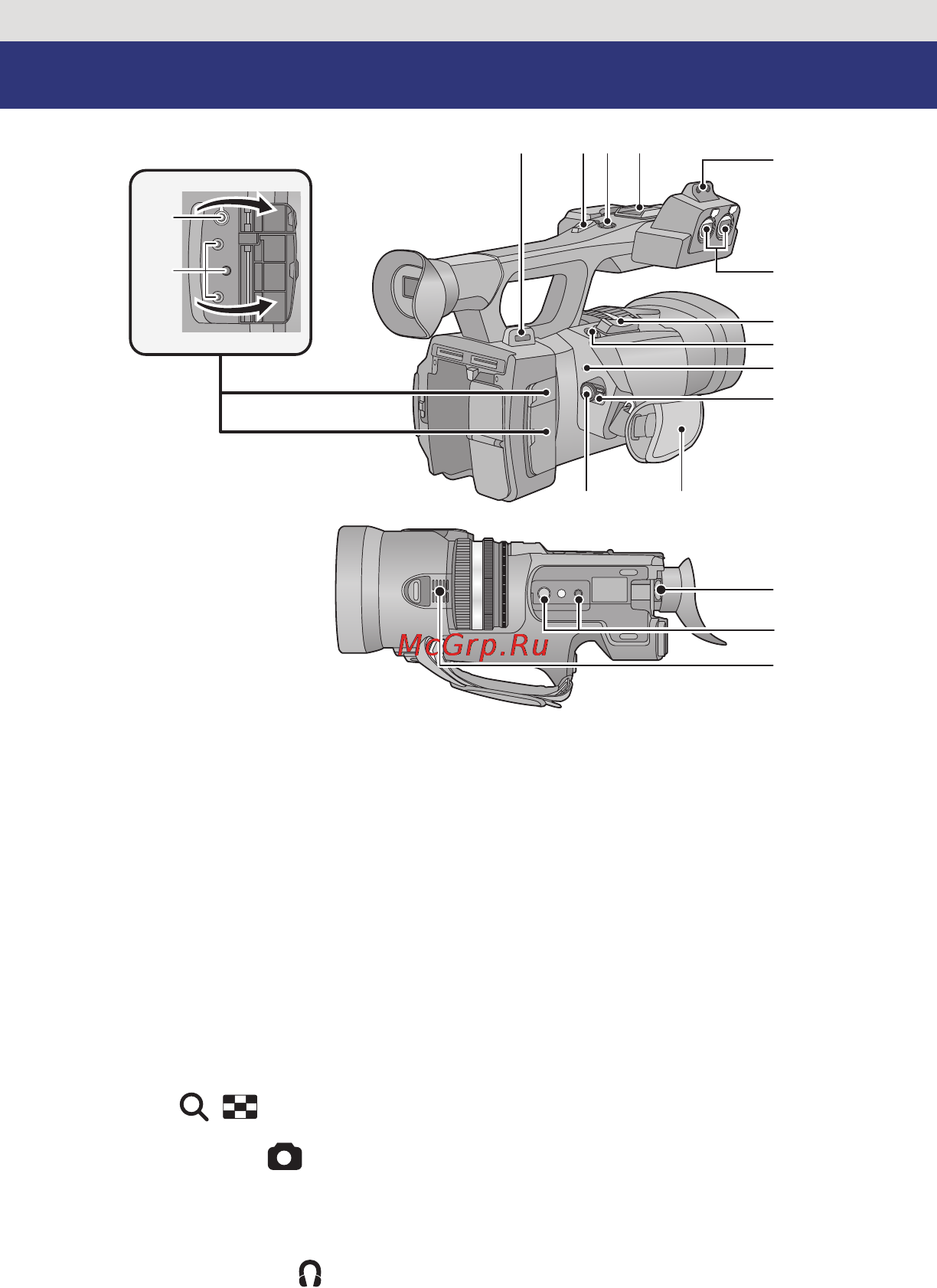

1 Крепление наплечного ремня
2 Рычажок трансфокатора (
l
41
,
120)
Принцип действия этого рычага такой же,
как и у рычажка трансфокатора.
3 Вспомогательная кнопка начала/
остановки записи (
l
26
,
120)
Принцип действия этой кнопки такой же, как
и у кнопки начала/остановки записи.
4 Колодка для вспомогательного
оборудования
5 Скоба держателя микрофона (
l
8)
6 Разъемы аудиовхода 1, 2 (XLR 3-выв.)
[AUDIO INPUT1,2] (
l
9, 52)
7 Рычажок трансфокатора [T/W] (В
режиме записи) (
l
41)
Рычаг изменения громкости [
r
VOL
s
]/
Переключатель режима отображения
пиктограмм [/ ] (В режиме
воспроизведения) (
l
73)
8 Кнопка фотоснимка [] (
l
38)
9 Индикатор состояния (
l
17)
10 Выключатель питания (
l
17)
11 Кнопка начала/остановки записи (
l
29)
12 Ременная ручка (
l
8)
13 Разъем для наушников [] (
l
71)
14 Разъем ДУ камеры [CAM REMOTE]
[CONV.] (стерео мини-гнездо 2,5 мм)
Точку конвергенции возможно отрегулировать
с помощью подключения дистанционного
управления (приобретается отдельно).
Операции на пульте дистанционного
управления (поставляется отдельно)
обладают более высоким приоритетом.
[CAM REMOTE] (стерео мини-гнездо 3,5 мм)
Фокусировку или ирисовую диафрагму
возможно отрегулировать с помощью
подключения дистанционного управления
(приобретается отдельно).
В интеллектуальном автоматическом
режиме дистанционное управление
(приобретается отдельно) использовать
невозможно.
[ZOOM S/S] (стерео мини-гнездо 2,5 мм)
Отрегулировать увеличение или начать/
остановить запись возможно с помощью
подключения дистанционного управления
(приобретается отдельно).
Не подключайте любое другое
оборудование кроме пульта ДУ
(приобретается отдельно) к разъему
дистанционного управления камеры. При
подключении другого оборудования,
отличного от пульта ДУ (приобретается
отдельно), может измениться яркость
изображения или не работать фокусировка.
15 Рычажок корректора окуляра (
l
21)
16 Гнездо для штатива (
l
9)
17 Впускное отверстие (охлаждающий
вентилятор) (
l
27)
Подготовка
Идентификация частей и обращение с ними
5
2
134
6
7
8
9
10
11 12
13
14
15
16
17
