UB INOX 80 -120 руководство по установке и эксплуатации
- 10 - накопительный бойлер
LUNA BLUE
контакты 1-2: разъем А11 (общий и нормально разомкнутый)
контакты 1-3: разъем А3 (питание программатора)
Для присоединения используйте кабель с двойной изоляцией.
8. Расширительный бак контура ГВС
(поставляется отдельно)
В перечисленных ниже случаях включается предохранительный клапан контура ГВС, что приводит к
подтеканию воды из предохранительного клапана:
• Если давление в водопроводе превышает 4 бара и требуется установка редуктора давления воды.
• Если в системе холодного водоснабжения установлен обратный клапан.
• Протяженность системы холодного водоснабжения не достаточна, чтобы вместить воду при тепловом
расширении.
Для предупреждения подобного рода проблем возможна установка расширительного бака в контуре ГВС.
Соответствующий комплект можно заказать отдельно.
Для установки расширительного бака необходимо выполнить следующие операции:
• снимите верхнюю панель, потянув с силой за заднюю часть панели (крепеж при помощи фиксирующих
клипс);
• выполните слив воды из бойлера, согласно рекомендациям, изложенным в разделе 4;
• установите расширительный бак в соответствующем месте в задней части бойлера и зафиксируйте его
на поперечной крепежной планке при помощи двух саморезов;
• снимите заглушку G 3/4'', расположенную в месте гидравлического присоединения рециркуляционного
патрубка и установите Т-образное гидравлическое соединение;
• присоедините гибкую подводку к Т-образному гидравлическому соединению.

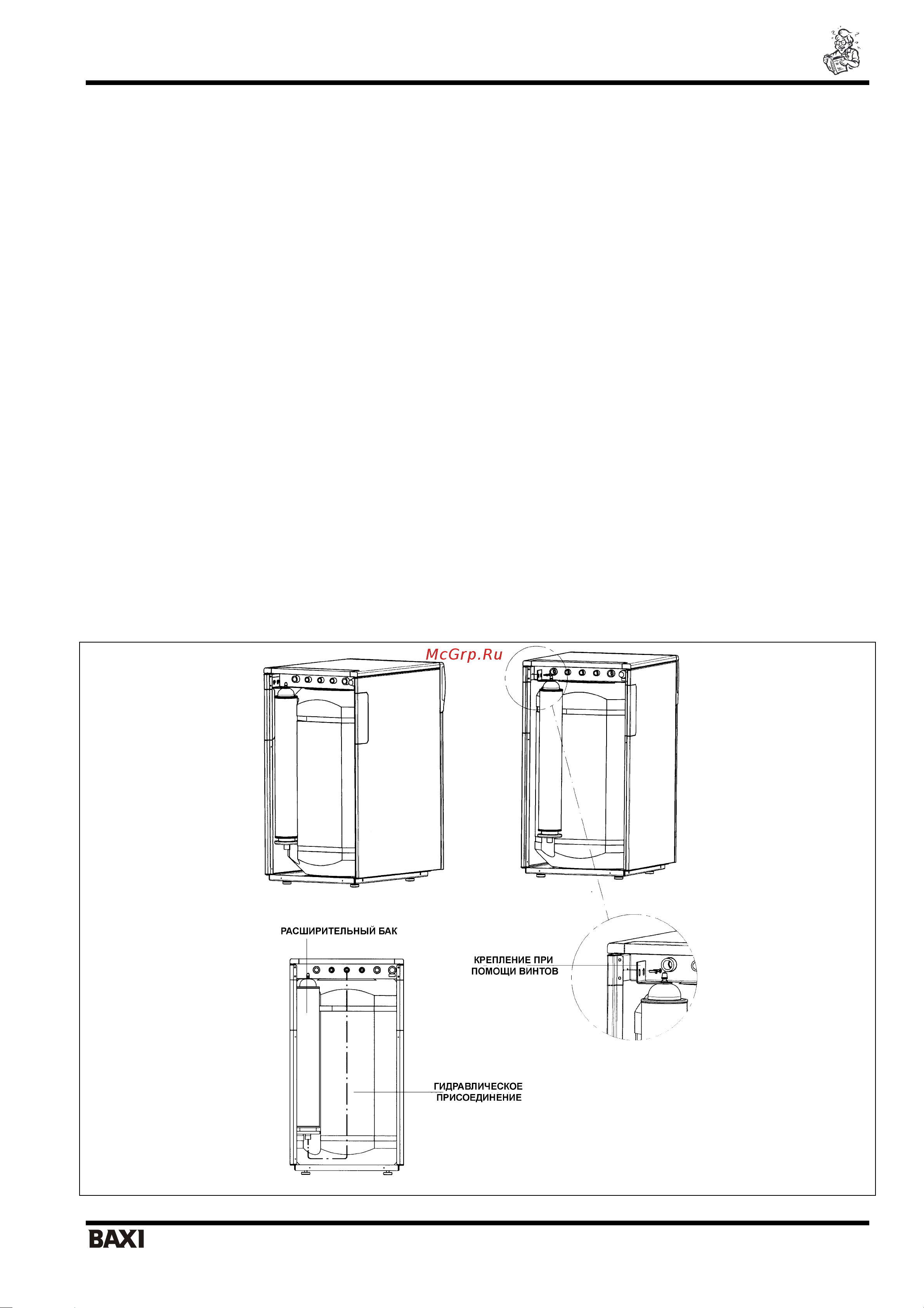

Рис.4 Расширительный бак контура ГВС
