UB INOX 80 -120 руководство по установке и эксплуатации
- 9 - накопительный бойлер
• Присоедините клеммную колодку котла к двухполюсной клеммной колодке, имеющейся на панели
бойлера (в этих целях используйте двухполюсный кабель с двойной изоляцией).
Внимание: для котлов LUNA HT необходимо снять двухполюсный разъем, расположенной под
изоляционной прокладкой на свободном датчике NTC (красный разъем), и не использовать датчик
с кабелем (черный разъем).

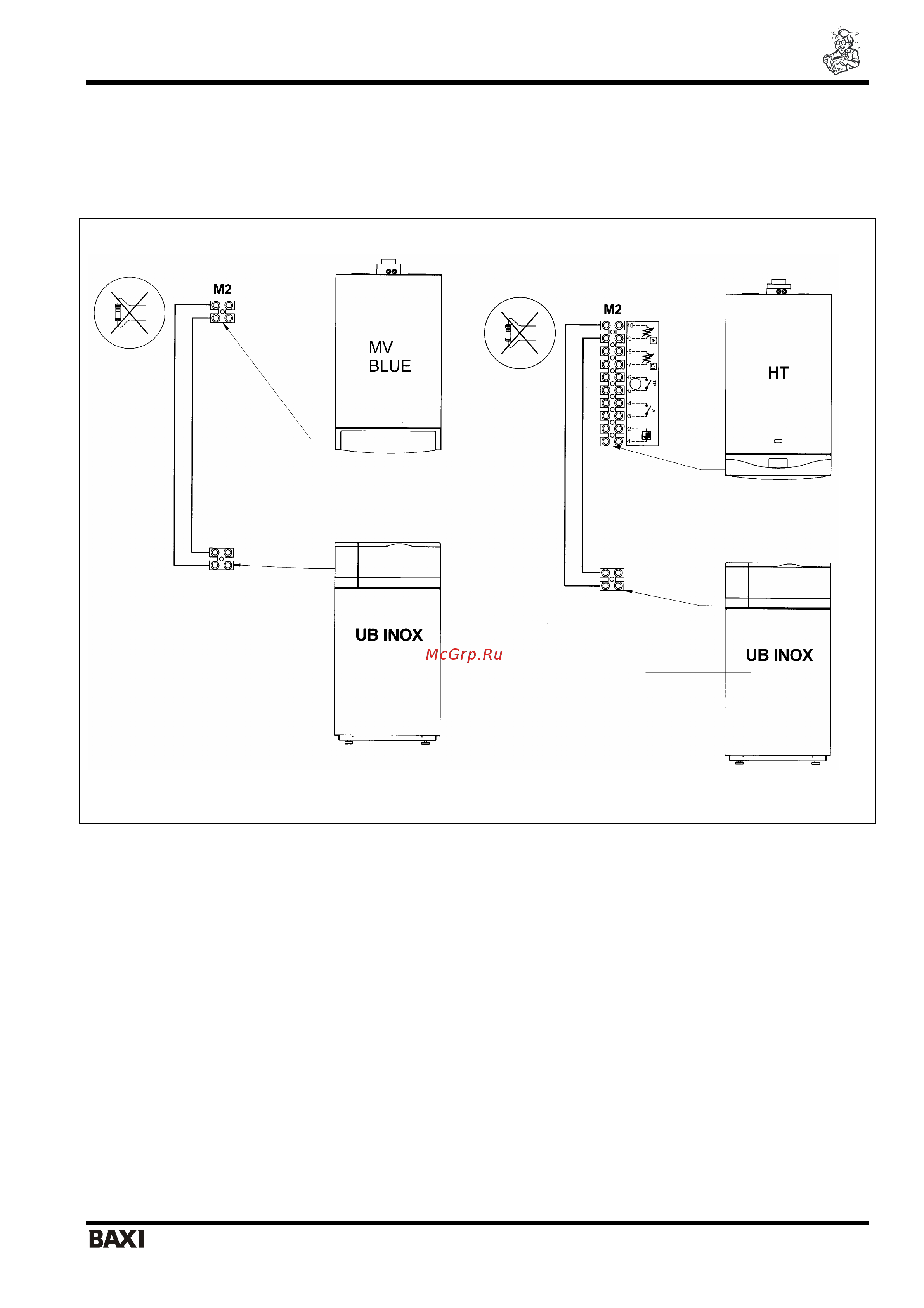

Рис.3 Присоединение датчика NTC контура ГВС
7. Подсоединение программируемого таймера контура ГВС
(Внимание! Данный раздел не распространяется на котлы LUNA HT)
В бойлерах предусмотрена возможность установки программируемого таймера с диаметром 62 мм (с
установкой программ на день или неделю); таймер позволяет программировать режим работы котла в
контуре ГВС.
Для установки программируемого таймера необходимо:
-обрезать кусачками крепления декоративной крышки;
-установить программируемый таймер, завинтив винты в соответствующие отверстия;
-выполнить электрическое присоединение на панели управления котла в соответствии с инструкциями,
изложенными в руководстве к котлу.
LUNA 1.310 Fi-MV
контакты 1-2: разъем А11 (общий и нормально разомкнутый)
контакты 1-3: разъем А3 (питание программатора)
снять соп
р
отивление
снять двухполюсный
разъем на датчике NTC
с красным разъемом
снять соп
р
отивление
