UB INOX 80 -120 руководство по установке и эксплуатации
- 8 - накопительный бойлер

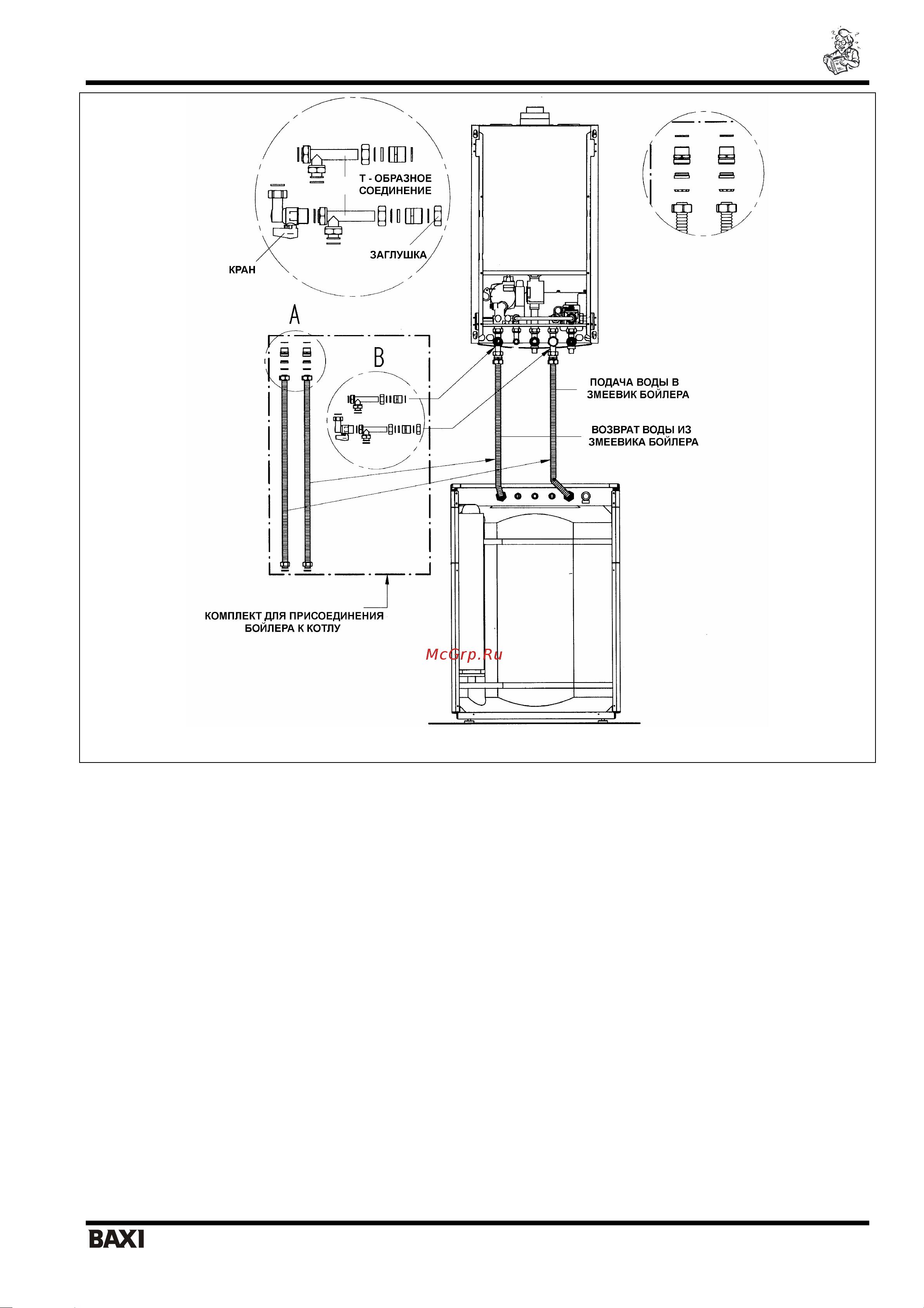

Рис. 2. Гидравлическое присоединение бойлера
6. Присоединение датчика NTC контура ГВС
Данный бойлер поставляется с датчиком NTC контура ГВС.
Данный датчик должен быть присоединен к соответствующей клеммной колодке котла (обратитесь также
к рекомендациям, изложенным в руководстве к котлу, раздел для технического персонала).
Для выполнения присоединения выполните следующие действия:
БОЙЛЕР
• Снимите крышку с бойлера, потянув ее сзади вверх;
КОТЕЛ
• Обесточьте бойлер и котел при помощи двухполюсного выключателя;
• Отвинтите два крепежных винта панели управления котла и поверните ее;
• Снимите крышку и получите доступ к клеммной колодке, предназначенной для присоединения датчика
NTC контура ГВС;
LUNA 1.120 HT-1.240 HT-1.280 HT: разъем М2: клеммы 9-10
LUNA 1.310 Fi-MV : разъем М2: клеммы 1-2
LUNA BLUE 1.240 Fi-1.240 i-1.180 i: разъем М2: клеммы 1-2
• Удалите электрическое сопротивление.
